CD4007：多功能CMOS集成电路的综合分析

在现代电子技术领域，CMOS（互补金属O化物半导体）集成电路因其低功耗、高集成度和优异的兼容性而成为数字和模拟电路设计的核心部件。 CD4007作为一款经典的CMOS器件，以其独特的结构设计和灵活的应用特点在电子工程实践中占据着重要的地位。本文将从结构、特性、应用等多个维度全面分析该集成电路的技术细节和实用价值。

什么是CD4007？

CD4007是属于 CMOS（互补金属O化物半导体）系列的多功能集成电路 (IC)，因其灵活的晶体管配置而广泛应用于电子领域。它的核心包含三对互补 MOS 晶体管：每对由一个 N 沟道 MOSFET (NMOS) 和一个 P 沟道 MOSFET (PMOS) 组成。这种结构允许设计人员以各种方式配置晶体管，例如串联、并联或作为单独的器件，以满足不同的电路需求，从简单的开关和反相器到更复杂的逻辑门或放大器。 CD4007 的一个主要优势是它与多个逻辑系列兼容，包括 TTL（晶体管-晶体管逻辑）和 NMOS，使其能够适应不同的系统设计。它的工作电压范围很宽（通常为 3V 至 18V），功耗低，并具有良好的抗噪性，这对于保持敏感应用中的信号完整性至关重要。此外，该 IC 通过漏极端子和接地之间的钳位二极管提供内置静电放电 (ESD) 保护，从而增强了其在处理和操作过程中的耐用性。这些功能与其灵活性和成本效益相结合，使 CD4007 成为教育项目、原型设计和实用电子设计的主要产品。

CD4007核心结构及工作原理

核心优势CD4007源于其复杂的内部晶体管配置。该芯片包含三对互补增强型MOS晶体管，每对由一个N沟道（NMOS）和一个P沟道（PMOS）晶体管组成，总共3个NMOS晶体管和3个PMOS晶体管。这种对称结构使其能够以串联和并联模式运行，为多样化的电路设计奠定了基础。
从电气原理上来说，CD4007依赖于MOS晶体管的开关特性。当向NMOS晶体管的栅极施加高电压时，漏极和源极之间形成导电沟道，使晶体管导通；而 PMOS 晶体管在栅极施加低电压时导通。通过控制栅极电压，可以实现晶体管的精确开关控制，从而构建各种逻辑功能或信号处理电路。
值得注意的是，芯片内部所有PMOS晶体管的衬底均连接至正电源引脚（VDD，引脚14），NMOS晶体管的衬底统一接地（VSS，引脚7）。这样的设计保证了晶体管工作在稳定的偏置状态，减少了衬底效应对电路性能的干扰。

CD4007规格

特点CD4007

晶体管配置：它由三对互补的 MOS 晶体管组成，具体来说，三个 N 沟道 MOSFET (NMOS) 和三个 P 沟道 MOSFET (PMOS)。这种配对通过启用晶体管的串联、并联或其他定制配置来实现灵活的电路设计。

宽电压范围：工作电源电压范围较宽，通常为 3V 至 18V。这种灵活性使其与各种电源兼容，并且适用于低压和中压应用。

低功耗：作为 CMOS 器件，它具有非常低的静态功耗，非常适合电池供电的设备或能效至关重要的电路。

高抗噪性：CMOS 技术本身就具有很强的抗噪能力，即使在有电气干扰的环境下也能确保稳定运行。此功能提高了电路的可靠性CD4007。

静电放电保护：包括内置静电放电 (ESD) 保护机制，例如端子和接地之间的钳位二极管。它们可保护 IC 在易静电环境中处理或操作期间免受损坏。

兼容性：与不同逻辑系列无缝连接，包括TTL（晶体管-晶体管逻辑）、NMOS 和其他 CMOS 器件。这种多功能性简化了混合逻辑系统的集成。

应用的灵活性：由于其可配置的晶体管对，它可用于多种用途，例如构建反相器、放大器、振荡器、稳压器、逻辑门，甚至简单的模拟电路。这种适应性使其成为原型设计和教育项目的热门选择。

温度耐受性：在 -55°C 至 125°C（工业级）的典型温度范围内可靠运行，确保在恶劣或变化的热条件下的性能。

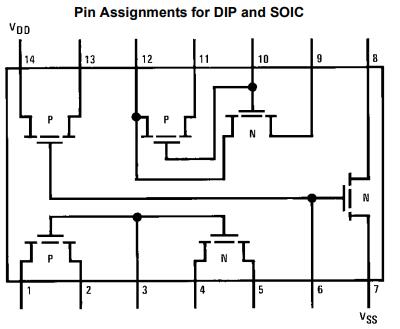

CD4007 引脚配置

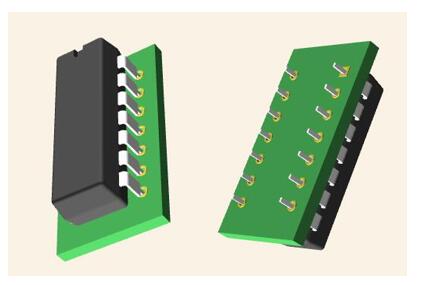

CD4007 CAD 模型

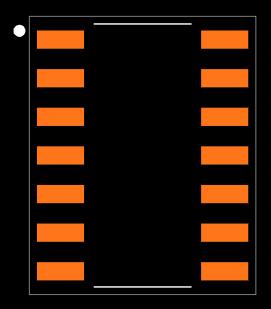

CD4007 占地面积

CD4007 CAD 模型

CD4007的应用

数字逻辑电路

逆变器：通过组合一对 N 沟道晶体管和一个 P 沟道晶体管，CD4007可以用作非门（反相器），数字逻辑的基本构建块。

逻辑门：配置多个晶体管对可以创建复杂的门，例如 AND、OR、NAND 和 NOR，从而实现基本的数字逻辑运算。

触发器和锁存器：通过正确的接线，它可以形成简单的存储元件（例如SR触发器），用于在时序逻辑电路中存储二进制数据。

模拟电路

放大器：当配置为互补对（推挽放大器）时，它可以放大低功耗模拟信号，例如音频或传感器输出。

振荡器：通过利用其晶体管对与电容器和电阻器，它可以生成用于定时或时钟应用的振荡信号（例如方波）。

电压调节器：在分流配置中，它可以稳定电压水平，保护敏感组件免受电压波动的影响。

阈值检测器：它可以充当比较器来检测输入电压何时超过预定义阈值，这在基于传感器的系统中很有用。

电源管理

电压电平转换器：它与 CMOS、NMOS 和 TTL 逻辑系列的兼容性使其能够在不同电压电平（例如 5V 至 12V）之间转换信号，从而促进不匹配设备之间的通信。

低功耗开关：由于 MOSFET 在“导通”状态下消耗的功率极小，因此它可以充当低损耗开关来控制电池供电设备中的功率流。

教育和原型制作

由于其透明性（暴露各个晶体管）和灵活性，它被广泛应用于电子教育中，教授电路设计、晶体管行为和逻辑原理。它简化了定制电路的原型设计，无需专门的 IC。

特殊用途

ESD保护模块：其内置钳位二极管可以重新调整用途，以保护电路中的其他组件免受静电放电的影响。

光传感器：与光敏电阻（LDR）配合使用，可以组成简单的光敏电路（例如自动夜灯）。

与CD4007相似规格的零件

CD4007生产厂首页

主要生产厂首页为CD4007是Texas Instruments (TI)。许多CD4007相关产品，如CD4007UB、CD4007UBEG4和CD4007UBNSRG4都是Texas Instruments公司生产的。Texas Instruments是著名的半导体公司，其CD4007产品具有品质优良、性能稳定的特点，广泛应用于各种电子电路中。过去Fairchild（现为Onsemi）也生产过CD4007，但其部分型号可能已停产。总体而言，Texas Instruments (TI) 是当前 CD4007 市场的领先制造商。

CD4007通过其独特的晶体管阵列结构、宽电压工作范围和灵活的配置选项，展示了 CMOS 技术卓越的适应性。从简单的逻辑门到复杂的信号处理电路，该 IC 在电子教育、原型开发和小规模应用中发挥着至关重要的作用。对于电子工程师和电子爱好者来说，深入理解CD4007的工作原理和应用技术，不仅可以拓宽电路设计的视野，也可以体现“以简单控制复杂”的电子设计理念——用最基本的元件构建无限可能的电子系统。
