  • 了解IC 7408:数字逻辑设计中的基本组成部分

在数字电子产品的广阔而复杂的领域中,集成电路(IC)充当能够创建复杂和强大系统的构件。其中,IC 7408作为数字逻辑设计的基本组成部分,拥有一个特殊的位置。本文旨在提供对IC 7408的全面理解,涵盖其基本概念,销钉图,真相表,工作原理,功能,应用等。无论您是电子领域的新手还是行业经验丰富的工程师,本指南都将为您提供有效利用项目中的IC 7408的知识。

IC 7408的基本概念

IC 7408是7400系列数字逻辑IC的成员。它是专门设计为四个输入和门的,这意味着它在一个包装中包含四个独立和门。每个和门都有两个输入端子和一个输出端子。和门是执行逻辑连词操作的数字电子设备中的基本逻辑门。在布尔代数中,仅当其两个输入均为真(逻辑级别1)时,AN和GATE的输出是真实的(逻辑级别1)。从数学上讲,如果我们将AN和GATE的两个输入表示为A和B,并且输出为Y,则可以将操作表示为\(y = A \ CDOT B \)。

这个简单而强大的逻辑操作构成了许多数字电路的基础。例如,在安全系统中,可以使用AN和GATE来确保仅在同时激活运动传感器和门传感器时才触发警报。7408 IC凭借其四个这样的门,提供了一种方便而紧凑的方法,可以在单电路中实现多个和 - 逻辑操作。

IC 7408的针图

IC 7408通常以14-针双线包装(DIP)打包。每个引脚都有一个特定的功能,对于适当的电路连接而言,这对于理解至关重要。

销号引脚名称描述
1输入门1第一个和门的第一个输入
2B输入门1第一个和门的第二个输入
3y输出门1第一个和门的输出
4输入门2第二和门的第一个输入
5B输入门2第二个和门的第二个输入
6y输出门2第二和门的输出
7地面连接到地面或电源的负面
8y输出门3第三和门的输出
9B输入门3第三和门的第二个输入
10输入门3第三和门的第一个输入
11y输出门4第四和大门的输出
12B输入门4第四和大门的第二个输入
13输入门4第四和大门的第一个输入
14VCC-正供应连接到电源的积极方面

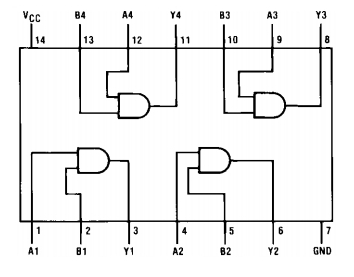

7408 IC Pin Diagram.png

此14针配置允许7408 IC容纳四个独立和大门,使其成为在各种数字电路中执行逻辑操作的紧凑而有效的组件。 IC的双线内包装(DIP)设计用于轻松插入面包板或焊接到印刷电路板(PCB)上。在IC上,每个门的输入和输出引脚的明确分离使电路设计人员可以方便地在复杂的设计中使用7408,而不会在门之间进行干扰。

IC 7408的真相表

一个和栅极的真实表,以及扩展的7408 IC,其中包含四个和门,定义了输入状态和输出状态之间的关系。对于2-输入和门:
输入a输入b输出y
0(低)0(低)0(低)
0(低)1(高)0(低)
1(高)0(低)0(低)
1(高)1(高)1(高)
该表显示,仅当输入A和输入B都高时,该表和门的输出均为高(逻辑级别1)。在所有其他情况下,当一个或两个输入较低(逻辑水平0)时,输出为低。在7408 IC中,所有四个和门的逻辑行为都是一致的。例如,如果我们考虑具有输入A1和B1的7408中的GATE 1,当A1 = 0和B1 = 0时,输出Y1为0。如果A1 = 1 and B1 = 0,则仅在A1 = 1 = 1 and B1 = 1,Y1仍将为0。

真实表是理解和设计数字电路的基本工具。它允许工程师根据输入值预测电路的输出,这对于故障排除和优化电路性能至关重要。

IC 7408的工作原理

IC 7408根据TTL技术的原理运行。 TTL电路使用双极晶体管来实现逻辑功能。如果是7408中的大门:

输入阶段:每个和门在输入阶段都有一个多发射器晶体管。该晶体管的发射器连接到输入引脚(例如,对于门1,发射器连接到A1和B1)。当两个输入都高(逻辑级别1)时,多发射器晶体管的基础 - 发射极连接是向前的 - 偏置。这导致电流流过晶体管。

输出阶段:和门的输出阶段由图腾 - 极输出配置组成。它具有上拉 - 向上晶体管和下拉 - 向下晶体管。当电流在输入阶段流过多发射器晶体管时(即两个输入都高)时,在输出阶段中的下拉 - 向下晶体管被打开。这将输出电压接近地面(逻辑级别0)。当一个或两个输入较低时,输入阶段中的多发射器晶体管不进行,并且输出阶段中的上拉上拉 - 向上晶体管打开。这将输出电压接近VCC级别(逻辑级别1)。

本质上,7408 IC使用晶体管的电气来实现逻辑和操作。 TTL技术的使用提供了相对较高的速度操作和良好的噪声免疫力,使7408适用于广泛的数字应用。

IC 7408的功能和规格

IC 7408功能

多个大门:作为四边形2-输入和门,7408在一个软件包中提供四个独立和大门。这样可以减少电路中的组件计数,简化PCB布局,还可以降低电路的整体成本。

兼容性:7408与其他逻辑首页族(例如CMOS(补充金属 - O化物 - 半导体)和NMOS(N-通道金属 - O化物 - 半导体)兼容。这可以轻松地集成到各种数字系统中。但是,当与CMOS电路接口时,可能需要一些其他考虑因素,例如升级,以确保正确操作。

高噪声免疫:TTL-基于7408之类的设备以其高噪声免疫而闻名。他们可以在输入线上忍受一定数量的电噪声,而不会影响输出逻辑。这使它们适合在可能存在电磁干扰的环境中使用,例如工业环境。

高速切换:7408具有相对快速的开关速度。传播延迟是在输出中反映在输出中所需的T,通常在10-15纳秒范围内。这使其适用于需要快速响应T的应用程序,例如在数字数据处理和通信系统中。

粉丝 - 能力:7408有一个风扇 - 在10个TTL负载中。风扇 - 输出指的是IC输出可以驱动的标准TTL输入的数量。这意味着7408中每个和门的输出可以连接到最多10个其他TTL - 兼容输入,而无需额外的缓冲或放大。

宽工作温度范围:IC 7408可以在相对较大的温度范围内运行,通常从0°C到70°C。这使其适用于从消费电子到工业控制系统的各种应用中使用。也有扩展的温度版本可以在更极端的条件下运行。

IC 7408规格

7408集成电路规范

描述

类型

Quad 2输入和门

大门数量

4独立和大门

引脚数

14

电源电压(VCC)

通常4.75V至5.25V(TTL级别)

输入电压(高)

至少2V(用于高级输入)

输入电压(低)

最大0.8V(对于低级输入)

输出电压(高)

靠近VCC(输出高)

输出电压(低)

接近0V(输出低时)

工作温度

通常0°C至70°C

粉丝

10个TTL负载

传播延迟

大约10-15 ns

功率耗散

大约10-20兆W

软件包类型

双线包装(DIP)

IC 7408的应用

数字逻辑门:7408以实现和逻辑门为核心。这些门在数字电路设计中是基础的,用于构建更复杂的逻辑功能。例如,在数字比较器电路中,可以使用门比较两个二进制数字位 - 乘位。

二元计数器:在二进制反电路中,大门可以与flop -flops结合使用以控制计数序列。 7408可用于实现确定计数器何时应增加或重置的逻辑。

多路复用器:多路复用器是选择几个输入信号之一并将其转发到输出的电路。在多路复用器的控制逻辑中使用门来确定应根据控制信号选择哪个输入。 7408可用于实施这些和基于基于的控制功能。

人字拖:翻转 - 拖鞋是数字电路中的基本内存元素。大门用于控制集合,重置和时钟输入。 7408可用于实现flop -flop操作的必要和逻辑。

总线驱动程序/接收器:在具有通用总线的数字系统中,公交驱动程序和接收器用于将不同的组件与总线接口。大门可以在这些驱动程序和接收器的控制逻辑中使用,以确保正确的数据传输。 7408可用于实现此类控制功能。

地址解码器:地址解码器用于存储系统中,以根据地址输入选择特定的内存位置。在解码器逻辑中使用门来解码地址位。 7408可用于构建这些地址解码器电路。

数据闩锁:数据闩锁用于暂时存储数据。在数据闩锁的控制逻辑中使用门来控制数据何时将数据加载到闩锁中。 7408可用于实现此控制逻辑。

教育和实验项目:由于其简单性和基本性质,7408被广泛用于教育环境中,以教授数字逻辑概念。学生可以使用它来构建基本的数字电路,并了解大门的操作以及更复杂的数字系统。

IC 7408的绝对最大评分

IC 7408的绝对最大评级定义了关键的操作限制,以防止永久损害或性能降解。这些评级包括:

电源电压7V
输入电压5.5V
自由空气温度0°C至 +70°C
存储温度范围-65°C至 +150°C
最大传播延迟10 ns
高速操作最多10 MHz

电源电压(VCC):最大允许电源电压为7V,超过了建议的5V升至40%。超过这可能会导致热失控或晶体管故障。

输入电压:输入不得超过5.5V,因为超出此功能的电压可能会偏向输入保护二极管,从而导致电流过多和潜在的倦怠。

工作温度:商业级7408功能在0°C至70°C之间。长T的操作超过70°C会增加晶体管泄漏,冒着逻辑误差的风险,而低于0°C的载流子迁移率可能会降低开关速度。

存储温度:在存储期间,IC承受-65°C至150°C,但是极端的温度可以降低包装材料或改变内部组件特征。

传播延迟:虽然不是压力等级,但高速10NS的最大传播延迟可确保T完整性;超过推荐的频率(最多10MHz)可能会导致设置/保持T违规。

输出电流:每个输出最多可下沉至16mA(低状态)或源400μA(高状态)。超过这些限制会损害图腾杆输出阶段,并有可能破坏晶体管。

遵守这些评分至关重要。例如,在长T内将7V应用于VCC可能会融化内部焊接接头,而输入电压高于5.5V,可以短短保护二极管。始终确保操作条件保持在这些范围内,以保持可靠性和寿命。

操作7408集成电路

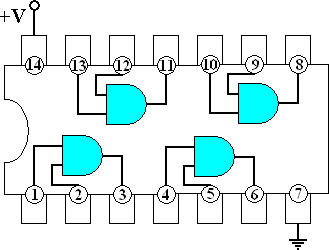

Operation of the 7408 Integrated Circuit.png

IC 7408通过晶体管 - 透射术逻辑(TTL)运行,外壳四个2输入和门。每个门在输入阶段使用多发射极晶体管:当两个输入都高(≥2V)时,晶体管的发射器会反向偏置,从而使电流流到输出阶段。输出阶段具有图腾孔配置:下拉晶体管的电导,将输出降低(≤0.4V)。如果两个输入较低(≤0.8V),则输入晶体管的发射极向前偏置,切断下拉晶体管并激活上拉晶体管,使输出高(≥2.4V)。由于传播延迟为10-15N,它驱动了10个TTL载荷,消耗了40-80MW。它的TTL设计提供了噪声免疫,但将操作限制在4.75–5.25V上,使其适用于可靠性超过现代低功率需求的经典数字系统。

IC 7408等效

IC 7408的等效替代方案包括ICS 74LS08,HEF4081,SN7408、74HC08、74HCT08,CD4081,MC14008和SN54LS08。两个芯片中的任何一个都可以重新配置以充当一个和门。为了将它们转换为一个门,两个门输入与原始基地分离。随后,输入链接到按钮,允许更改输入逻辑。和门的输出表现为电阻跨电压的电压。然后将此输出链接到LED,作为识别输出状态的指标。

模型技术类型电压范围功耗延迟核心优势
7408标准TTL4.75-5.25V40-80MW10-15NS经典设计具有强大的兼容性。
74LS08低功率Schottky TTL4.75-5.25V8-16MW8ns低功耗和高速。
74HC08高速CMO2-6V微道级(静态)5-15NS宽电压范围和低功耗。
74HCT08与TTL兼容的CMO2-6V微道级(静态)5-15NSTTL输入与CMOS低功耗的兼容性。
CD4081宽电压CMO3-18V微道级(静态)40-70NS超宽的电压范围直接驱动小负载。
HEF4081工业级CMO3-18V微道级(静态)40-70NS宽温度范围,适用于工业环境。
SN54LS08军事级低功率TTL4.75-5.25V8-16MW8ns温度范围(-55°C至125°C)。

使用IC 7408时的设计注意事项

电源供应:如前所述,7408在具有公差范围的5V电源上运行。至关重要的是要确保电源电压在此范围内,以防止对IC损坏并确保正确操作。另外,应实施适当的功率解耦。应在7408的VCC和GND引脚之间连接0.1μF的陶瓷电容器,以过滤高频率噪声。这有助于稳定电源并防止任何电噪声影响IC的逻辑操作。

输入和输出加载:7408的风扇有限 - 功能为10 TTL载荷。将7408的输出连接到其他组件时,重要的是不要超过此风扇的限制。如果需要驱动更多负载,则可能需要缓冲电路或其他门。同样,7408的输入引脚不应结束 - 充满了电容或电阻过多,因为这会影响输入信号水平和IC的整体性能。

未使用的输入:7408中未使用的输入引脚不应保持浮动。浮动输入可以接收电噪声,这可能会导致输出不可预测。未使用的输入应连接到VCC(通过拉动 - 向上电阻,通常为10kΩ)或GND(通过拉动 - 向下电阻器),以确保定义的逻辑水平。

定时考虑:7408的传播延迟应在高速数字电路中考虑。在精确时机至关重要的电路中,例如在同步数字系统中,传播延迟会影响整体系统的时序和同步。设计人员可能需要调整时钟频率或添加其他延迟元素以补偿7408的传播延迟。

在7408中,输出的输入应该是什么样的输出?

为了在7408集成电路中实现高输出,相应和门的输入都必须处于高逻辑状态。 7408使用晶体管 - 透射术逻辑(TTL),将高输入定义为至少2.0V的电压(在其4.75–5.25V电源范围内)。当两个输入和门的两个输入都高时,多发射极输入晶体管是反向偏置的,从而使电流流到输出阶段。这会激活图腾孔配置中的上拉晶体管,使输出高水平(≥2.4V)。
如果两个输入为低(≤0.8V),则输入晶体管向前偏置,切断上拉晶体管并吸引下拉晶体管,该晶体管下沉并降低输出。 7408的TTL设计需要仔细的输入偏见:由于噪声,浮动输入可能会无意间注册,但是对于可靠的操作,未使用的输入应通过1KΩ电阻将未使用的输入绑定到VCC(高)。这样可以确保一致的逻辑水平并防止意外的输出状态,维持和门的基本行为:仅在所有输入都高时才出现高输出。

IC 7408包

7408 Integrated Circuit Dimension.png

IC 7408通常以14针双线内包装(DIP)包装,这是一种经典的整孔格式,每个孔都有两个平行行,每个排是7个引脚。浸入式包装在一端具有凹口或凹痕,以用于引脚方向,而引脚1位于凹口附近。该设计可确保轻松插入面包板或焊接到PCB上,使其非常适合原型和教育项目。包装尺寸通常长度约为19mm,宽度为6.5mm,销钉螺距为2.54mm(0.1英寸),符合标准行业间距。
对于表面安装应用,7408也可以在小型轮廓集成电路(SOIC)软件包中使用,从而降低了板空间,同时保持功能兼容性。 DIP和SOIC包装均由环O或塑料材料构建,可提供机械保护和IC工作范围内的热稳定性(0-70°C)。包装设计可确保40-80MW功耗的适当散热,而PIN配置严格遵循7400系列标准,从而可以与其他TTL组件无缝集成。

IC 7408制造商

IC 7408由多个半导体公司生产。主要制造商如下:

Texas Instruments(TI):作为半导体和计算机技术产品的全球领先设计师和制造商,Ti提供了广泛的产品,包括74xx系列集成电路,其中包括7408。

Fairchild半导体:它是半导体行业的开拓者之一,具有生产74xx系列逻辑集成电路的历史。在被ON半导体收购后,最初是Fairchild半导体的产品和技术继续在ON半导体制造商下开发和销售,因此,在半导体上也可以生产7408。

NXP半导体:起源于飞利浦半导体,NXP也是一首页著名的逻辑集成电路制造商,该制造商生成了7408个符合标准规格的集成电路。

Stmicroelectronics:Stmicroelectronics是一首页全球半导体公司,生产了各种综合电路,涵盖了74XX系列,其产品线包括7408。

此外,还有其他公司(例如Diodes Incorping)也可能生产7408或同等产品。

IC 7408的优点

IC 7408,典型的TTL(晶体管 - 跨性逻辑)组件,提供持久的优势,可以巩固其在数字电子中的作用。它是简单性和基本逻辑体系结构脱颖而出:作为四边形的2输入和门,它以清晰度执行核心布尔函数\(y = a \ cdot b \),其中仅在两个输入都高时输出很高。这种简单的操作使其非常适合教育目的,业余爱好者项目和旧系统,需要最少的设计专业知识才能实施。
与TTL生态系统的强大兼容性是另一个关键优势。 7408在5V下以标准化的输入/输出水平(VIH≥2V,vol≤0.4V)运行,与其他74xx系列组件(如触发器和解码器)无缝集成。它的行业标准标准14针浸套件(和表面安装变体)可确保在面包板或PCB集成上简化原型,从而在数十年的数字设计中保持兼容性。
7408交付中等速度应用的可靠性传播延迟为10–15NS,适用于最高10MHz的时钟频率。它是强大的驱动能力(下沉16mA/采购400μA)允许直接连接到LED,继电器或最多10 TTL负载,从而消除了对其他缓冲液的需求。
成本效益和广泛的可用性进一步增强其吸引力。 7408由Texas Instruments,NXP和Stmicroelectronics制造,保持负担得起且易于使用,使其成为预算敏感项目的首选。尽管现代CMOS替代方案提供了较低的功耗,但7408的耐用性,噪声免疫和易用性继续证明其在工业控制系统中的相关性是合理的
