MC7447AHX1000NB：高性能PowerPC体系结构处理器的技术分析和应用

在嵌入式计算和网络系统的领域中，处理器的性能，能源效率和兼容性通常对设计的成功至关重要。MC7447AHX1000NB由NXP（以前是Freescale）作为MPC7447A系列的重要成员推出，这已成为网络设备，工业计算和其他方案的理想选择，这要归功于其基于PowerPC体系结构，高核心频率，1000MHz的高核心频率和丰富功能功能的高级设计。本文将从技术特征，规范参数，性能优势和应用程序方案等方面进行全面分析该处理器的核心价值。

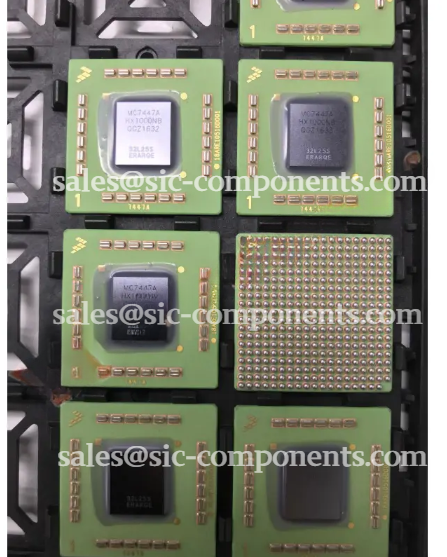

MC7447AHX1000NB+bom

MC7447AHX1000NB概述

这MC7447AHX1000NB是高性能RISC微处理器由NXP基于属于MPC7447A系列的第四代POWERPC G4体系结构开发。在MPC7447的强大基础上，该处理器介绍了新功能，例如动态频率切换（DFS）和温度二极管，提高能源效率和热管理，同时保持完全兼容。
作为与PIN兼容升级，MC7447AHX1000NB当以1.3V核心电压供电时，可以直接替换现有设计中的MPC7447，从而消除了对硬件修改的需求，并大大降低了系统升级成本和风险。它专为网络和计算系统设计，通过其通过其提供有效的并行指令处理超级尺度体系结构，多层缓存和多个执行单元，满足高通量应用程序的需求。

MC7447AHX1000NB属性

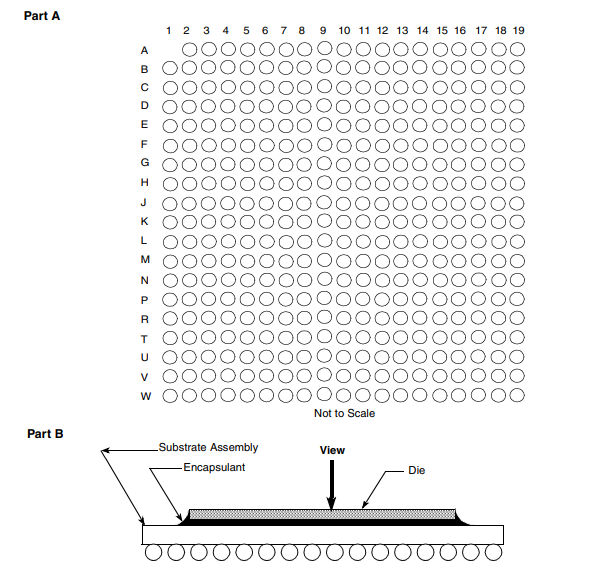

MC7447AHX1000NB PINOUT详细信息

该图显示了针对MC7447AHX1000NB使用360 HCTE BGA软件包。 A部分提供了整个球网阵列的顶部视图布局，该布局从A到W（行）和1到19（列）标记，有助于清除每个引脚位置的清晰识别。 B部分给出了软件包的侧面配置文件，显示了内部模具如何位于基板和封装内。这些观点共同确保在董事会组装过程中的准确放置和方向，并有助于了解芯片如何连接到系统的其余部分。

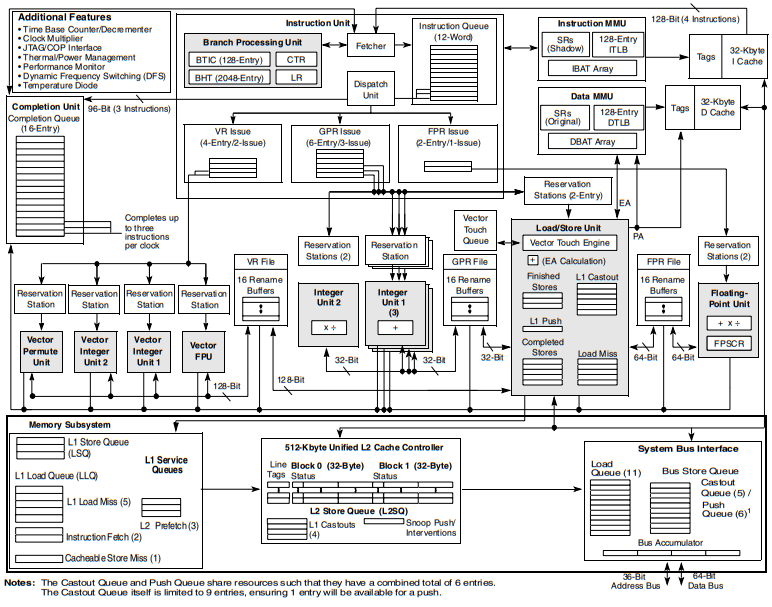

MC7447AHX1000NB框图

MC7447AHX1000NB框图显示基于PowerPC的体系结构。它具有带有分支处理单元和指令队列的组件的指令单元。完成单元管理指令完成。存在多个功能单元，例如整数单元，向量单元和浮动点单元。内存子系统包括缓存（L1和Unified L2 Cache Controller）和队列。系统总线接口连接到外部系统。其他功能（例如T - 相关计数器，电源管理和调试界面）增强了其用于嵌入式计算和网络系统应用程序的功能。

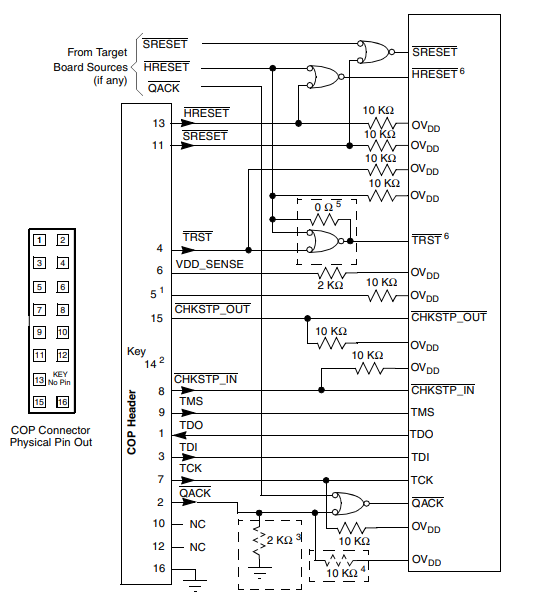

MC7447AHX1000NB JTAG接口连接

该图描述了MC7447AHX1000NB的JTAG接口连接，这是调试和编程处理器的关键部分。
重置信号： 这Sreset和hreset信号可以从目标板上采购，如果有的话，可以通过隔离门组合。这样可以确保在各种条件下正确重置该设备。这QACK信号还与这些复位信号相互作用，从而有助于整体复位机制。
JTAG-特定销：标准JTAG引脚，例如TMS（测试模式选择），TDO（测试数据输出），TDI（测试数据输入），以及TCK（测试时钟）存在。TMS控制JTAG状态机中的状态过渡，而TDO和TDI分别处理数据输出和输入，以及TCK提供JTAG操作的时钟。这trst还包括（测试重置）可以切换以重置JTAG逻辑的PIN。
电源 - 相关和其他信号： 这vdd_sensePIN用于监视电源。此外，CHKSTP_OUT和CHKSTP_IN引脚与检查点功能有关，可以在测试过程中暂停和恢复操作。拉 - 向上电阻，主要是连接到的10kΩOV <ub> dd </sub>当销钉未积极驱动低时，用于保持稳定的高水位信号。一些标记为NC（未连接）在此接口设置中指示未使用的连接。

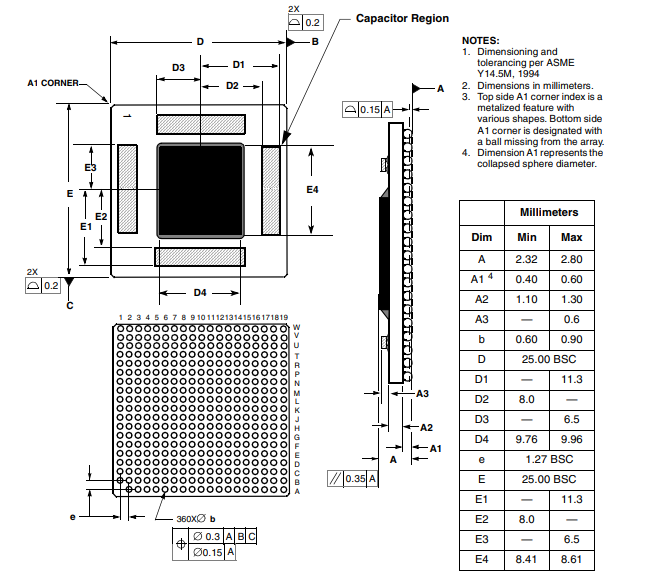

MC7447AHX1000NB概述尺寸

大纲尺寸图MC7447AHX1000NB提供基本的物理规格。顶部视图显示带有不同A1角指示器的矩形布局。根据ASME Y145M，1994年的标准，以毫米为单位测量尺寸。 D方向上的总长度以25.00 mm的基本尺寸指定。诸如D1，D2和D3之类的关键内部维度有助于理解内部组件的布局。诸如E，E1，E2，E3和E4之类的高度 - 相关尺寸定义了包装的垂直轮廓。底部的球网阵列（BGA）布局的特征是尺寸b指定的球直径。此外，标记了顶部的电容器区域，指示组件放置的区域。这些精确的尺寸对于设计印刷电路板（PCB）至关重要，以确保正确整合MC7447AHX1000NB。

MC7447AHX1000NB功能

1。超级体系结构和并行执行能力

MC7447AHX1000NB具有高性能超级标准设计，可实现多种说明的并行处理：

指令流动：它可以从L1指令缓存中每个时钟周期最多获取4个说明。指令队列（IQ）可以包含12个说明，同时在各个执行阶段中最多有16个说明，从而大大提高了指令吞吐量。

多个执行单元：包括11个独立执行单元，包括4个整数单元，一个5级管道的浮点单元（FPU），4个向量单元（支持Altivec™技术）和一个3级管道加载/商店单元（LSU）。这允许并行执行整数，浮点和向量操作，从而在单个周期内完成大多数说明。

分支预测：配备2048-进入分支历史表（BHT）和128个分支目标指令缓存（BTIC），支持静态和动态分支预测。这大大降低了分支潜伏期并提高了程序的执行效率。

2。多层缓存系统：有效数据访Q的基础

缓存系统是处理器性能的“加速器”。 MC7447AHX1000NB采用了基于哈佛建筑的多级缓存设计：

L1缓存：分为32KB指令缓存和32KB数据缓存，均具有32字节块大小和伪LRU（PLRU）替换算法的8条设置求解。指令缓存每个时钟周期提供4个说明，而数据缓存支持4个字/周期访Q率，满足高频执行要求。

L2缓存：一个统一的512KB缓存（通过说明和数据共享），8向设置缔合性，具有64字节线的大小和完全管道的设计。它每个时钟周期都将32个数据传输到L1缓存，访Q延迟在L1缓存误差上只有9个时钟周期，从而有效地减轻了内存访Q瓶颈。

缓存功能：支持写入/写入模式（可配置的每个页面或块），软件禁用/锁定，并通过数据缓存中的MESI协议维护硬件连贯性，从而确保了多处理器系统中的数据同步。

3。电力和热管理：能源效率的智能设计

为了满足嵌入式系统的低功率要求，MC7447AHX1000NB整合了多个功率和热管理机制：

动态频率切换（DFS）：允许软件控制的核心频率缩放量化一半，从而在光负载期间降低功耗，以平衡性能和能源效率。

多功能模式：支持三种低功率模式 - 纳普，睡眠和深度睡眠。深度睡眠模式关闭了PLL时钟源，最大程度地减少了备用功耗（通常为3.2W）。

温度监测：内置温度二极管提供实时连接温度监测，从而使主动的热管理能够防止性能降解或由于过热而造成的损坏。

电压适应：以1.3V±50mV的核心电压运行，并支持电压降低，从而在降低核心频率以适应各种能源效率要求时进一步降低功耗。

4。内存管理和总线接口：灵活和兼容的系统连接

内存管理单元（MMU）：独立指令和数据MMU支持52位虚拟地址和32/36位物理地址。一个128-键入的2路设置 - 促进TLB处理4KB页面，可变尺寸块和256MB段的地址翻译，可满足复杂的内存映射需求。

总线协议：支持MPX和60倍总线协议的子集，通过36位地址总线和64位数据总线连接到主内存和其他系统资源，以进行高效数据传输。

多处理器支持：通过MESI协议保持缓存连贯性，并支持用于原子存储器操作的“负载保留/商店条件”指令对，满足多处理器系统中的同步要求。

MC7447AHX1000NB应用程序

网络设备：路由器和开关等核心网络设备需要高吞吐量来处理数据包转发和协议解析。
工业计算：工业控制单元和数据采集系统满足实时计算和多任务处理的需求。
嵌入式服务器：边缘计算节点和小型服务器平衡性能和能源效率。
测试和测量设备：高精度仪器中的数据处理模块需要稳定的计算能力和可扩展性。

MC7447AHX1000NB优点和缺点

优势

强大的并行处理能力：配备超量表体系结构和11个独立执行单元（包括整数，浮点，向量和加载/商店单元），它支持多实施并行执行。在每个时钟周期中获取4个指令，并同时在执行阶段中最多16个说明，可显着改善指令吞吐量，使其适用于高负载任务，例如数据包处理和实时计算。

有效的缓存系统：具有快速访Q速度和低延迟的多级缓存设计（32KB L1指令 + 32KB L1数据缓存，512KB L2统一缓存）有效地减少了内存访Q瓶颈。 MESI协议确保了多处理器系统中的缓存一致性，从而提高了数据同步效率。

优秀的能源效率管理：整合动态频率切换（DFS）和多个低功率模式（午睡，睡眠，深度睡眠），从而可以根据负载灵活调整功耗。深度睡眠模式可以将待机功率降至3.2W，满足嵌入式系统的低功率要求。

强大的兼容性和可伸缩性：支持MPX和60X总线协议，其中36位地址总线和64位数据总线可有效连接到内存和外围设备。它还支持多处理器配置，并促进系统扩展。

可靠的稳定性功能：用于实时温度监测的内置温度二极管，再加上电压降低支撑，防止性能降解或由于过热而造成的损坏，从而确保在恶劣的环境中稳定操作。

缺点

在满载下相对较高的功耗：尽管它具有节能机制，但其功耗可能高于某些以最大频率1000MHz运行时的一些较新的低功率体系结构（例如基于ARM的处理器）的功耗，这可能会限制其在具有严格功率约束的电池供电设备中的应用。

较旧的建筑：作为基于PowerPC架构的产品，其生态系统和软件支持不如X86或ARM等主流体系结构的产品富裕和更新。这可能会增加软件开发和维护的困难和成本。

与现代处理器相比，加工能力有限：随着半导体技术的发展，现代处理器（例如多核ARM Cortex-A系列或Intel Xeon D）具有较高的核心计数和更高级的微体系结构，表现优于MC7447AHX1000NB在整体处理性能方面，尤其是在多线程任务中。

较大的包装尺寸：BGA包装设计虽然确保高销密度，但可能需要更复杂的PCB布局和制造过程，从而增加了小型嵌入式设备的设计难度。

MC7447AHX1000NB替代方案

MC7447AHX1000NB类别powerpc架构处理器

PowerPC架构处理器是RISC（减少指令集计算）微处理器由IBM，Apple和Motorola在1993年共同开发。其特征是高性能，低功耗和强大的可伸缩性，采用具有多级管道的超量表设计，支持对称的多处理（SMP），以实现有效的并行计算。
关键技术功能包括Altivec矢量处理技术（增强多媒体和信号处理），多级高速缓存层次结构（减少内存延迟）以及灵活的总线接口（适应多样化的系统架构）。
它们广泛用于嵌入式系统（工业控制器，网络路由器），消费电子设备（早期的Apple Mac，Xbox 360）和航空航天/防御领域，它们在实时性能和可靠性方面表现出色。尽管在移动市场中被ARM蒙上阴影，但PowerPC仍然在需要稳定的长期处理解决方案的专用领域中至关重要。

MC7447AHX1000NB制造商

原始制造商MC7447AHX1000NB是Freescale半导体，该产品属于基于PowerPC G4体系结构开发的经典MPC74XX系列。 NXP半导体在2015年收购了Freescale之后，该系列产品由NXP继承并继续受到支持，目前是NXP嵌入式加工产品线的一部分。
作为一个技术先驱，在设计MC7447AHX1000NB时深深地参与了嵌入式领域，Freescale着重于平衡高性能和可靠性：1GHz的主要频率与超频线管道和超频线管道和512KB L2 Cache相结合，以满足网络设备的高通量需求； 360针FCCBGA软件包（25x25mm）支持工业级宽温度范围（覆盖-40〜105℃）的工业级宽度范围，使其适用于恶劣的环境。接手后，NXP继续对该系列的长期维护，确保通过官方网站化学符合性声明（例如ROHS，ELV）和原始工厂库存渠道（例如，深圳Huaxiong半导体和其他代理商）在工业控制，边缘计算和其他场景中持续供应该产品。
值得注意的是，MC7447AHX1000NB的PIN兼容设计（可以直接取代MPC7447）反映了Freescale对客户的迁移成本的考虑，而NXP的全球供应链（例如美国和中国香港的仓库）已进一步整合了市场位置。尽管ARM架构逐渐流行，但该处理器仍然在利基领域保持竞争力，并依靠PowerPC生态系统的稳定性，具有严格的实时性能和兼容性要求。

作为NXP PowerPC体系结构的经典产品，MC7447AHX1000NB通过集成诸如SuperScalar设计，多级缓存和动态能源效率控制等技术，在1000MHz频率下的性能和可靠性之间达到了完美的平衡。它的PIN兼容性和丰富的功能功能不仅为升级现有系统提供了方便的路径，还为新设计带来了灵活的选择。在网络和嵌入式计算领域，该处理器无疑是一个理想的解决方案，可以考虑性能，成本和稳定性。

SIC的热销产品

71421LA55J8                   UPD44165184BF5-E40-EQ3-A              SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN          W25Q16FWSNIG

AS7C34098A-20JIN       752369-581-C               W957D6HBCX7I TR                   IS61LPS12836EC-200B3LI         MX25L12875FMI-10G               QG82915PL

产品信息来自深微芯科技（深圳）有限公司。如果您对产品感兴趣或需要产品参数，则可以随时在线与我们联系，也可以向我们发送电子邮件：sales@sic-chip.com。

MC7447AHX1000NB经常询价Q题[FAQ]

1。什么是使用MC7447AHX1000NB？

MC7447AHX1000NB用于需要可靠性能的嵌入式系统，例如多媒体设备，工业控制器和通信设备。它可以处理数据处理，音频/视频任务和系统管理，而无需过多的功率或空间。

2。MC7447AHX1000NB是否支持通过JTAG调试？

是的，确实如此。该芯片包括通过COP标头的JTAG接口，该接口使您可以连接调试器进行测试和故障排除。该设置包括用于重置，时钟和数据线的连接，从而更容易管理开发和错误检查。

3。MC7447AHX1000NB可以在恶劣的环境中运行吗？

是的，它在0°C至105°C的宽度范围内运行。这使其适合在室内和室外环境中使用，包括温度可以变化的工业环境。

4。芯片支撑是什么电压水平？

它支持1.8V和2.5V的双I/O电压。将其连接到板上的不同组件时，这有助于兼容，因此您可以在不遇到电压不匹配的情况下构建系统。

5。MC7447AHX1000NB容易安装在电路板上吗？

该芯片配备了一个表面上的360球FCCBGA软件包，该软件包通常用于现代组件。尽管它确实需要适当的放置设备，但它非常适合标准的构建过程，并且易于集成到紧凑的板设计中。
