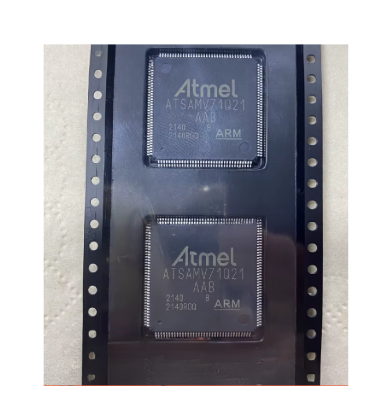

ATSAMV71Q21B-AAB Microchip 32bit MCU

微芯片ATSAMV71Q21B-AAB+bom

Microchip的ATSAMV71Q21B-AAB是一个强大的微控制器。基于ARM®Cortex®-M7核心，它以高达300 MHz的频率运行，从而实现有效的计算。它集成了2048 KB的闪存和384 KB的多端口SRAM，以确保数据存储和快速读取工具。借助以太网和USB等大量的外围界面，它可以满足各种沟通需求。它被广泛用于工业控制和汽车电子等领域，并且具有高性能和稳定性，有助于实现功能并升级相关产品的技术。

Microchip ATSAMV71Q21B-AAB的功能

• 高性能核心：它采用ARM Cortex-M7核心，其工作频率高达300MHz。它配备了16KB I-CACHE和16KB D-CACHE，并具有错误代码校正（ECC）功能，可以有效地提高数据处理的准确性和速度。
• 浮点操作和指令集：它集成了单精度和双精度硬件浮点单元（FPU），支持DSP指令和Thumb®-2指令集，从而提高了计算能力和代码执行效率。
• 记忆保护和跟踪：它配备有16个区域的内存保护单元（MPU），可以有效地保护系统内存。同时，它具有一个嵌入式的跟踪模块（ETM），包括痕量端口接口单元（TPIU），该单元（TPIU）方便用于程序调试和性能分析。

• 大容量闪光：它具有内置的2048KB嵌入式闪光灯，带有唯一的标识符和一个用户签名区域，这对于用户来说很方便存储特定的数据。它还支持各种擦除和编程方法。
• 高速SRAM：它集成了384KB的多端口SRAM，可以优化系统带宽并减少访Q延迟，满足高速数据处理的要求。
• 其他存储：它包括紧密耦合的内存（TCM），ROM的16KB，用于存储嵌入式引导加载程序（UART0，USB）和应用程序内编程（IAP）例程。它还具有16位静态内存控制器（SMC），该内存控制器支持各种外部存储设备。

• 电源管理：它集成了嵌入式电压调节器并支持单功能供应操作。它具有诸如电源重置（POR），棕色 - 外检测（BOD）和双看门狗之类的功能，可确保系统的安全和稳定操作。
• 时钟系统：它支持石英或陶瓷谐振器振荡器。主振荡器频率范围为3MHz至20MHz，并且具有故障检测功能。还有一个用于USB操作的12MHz或16MHz时钟，以及用于实时时钟（RTC）或设备时钟的可选32.768KHz低功率振荡器。此外，它具有500MHz的系统时钟相锁环（PLL），用于USB高速操作的480MHz PLL。
• 其他功能：它集成了温度传感器和双端口24通道中央直接内存访Q控制器（XDMAC），这对于高速数据传输非常方便。
• 低功率特征：它支持低功率睡眠，等待和备份模式。在备份模式下，当启用RTC，实时计时器（RTT）和唤醒逻辑时，典型的功耗可以低至1.1μA，使其适用于严格的功耗要求的应用。

• 通信接口：它具有以太网媒体访Q控制器（GMAC），支持10/100Mbps MII和RMII模式，IEEE®1588Precision Time协议（PTP）框架以及802.3AZ Energe-Enermant Eser-Ethernet支持以及以太网音频视频桥梁（AVB）的支持。它还具有USB 2.0设备/迷你主机高速（USBHS）接口，其数据速率高达480Mbps，一个4KB FIFO，最多10个双向端点，并支持专用的DMA。它还包括多个串行端口（例如USART，UART），I2C接口（twihs），SPI接口，四序串行外围界面（QSPI）接口等，以满足不同的通信需求。
• 其他外围设备：12位ITU-R BT。 601/656参考图片传感器接口（ISI）;两个电动机控制区域网络（MCAN）控制器，这些控制器支持灵活的数据速率（CAN-FD），并带有基于SRAM的邮箱，支持时触发和事件触发的传输； Medialb®设备，支持3线模式，最大速度为1024 x fs，并支持大多数25和大多数50个网络等。还有一些计时器，计数器，脉冲宽度调制（PWM）控制器，模拟前端（AFE）控制器（AFE）控制器，数字到Analog（DAC）控制器，模拟比较器，模拟器（AC）控制器等。

Microchip ATSAMV71Q21B-AAB的应用

• 电机控制：配备了多个计时器，计数器和PWM控制器，例如四个三通道16位计时器/计数器（TC）和两个4通道16位PWM，它可以实现对电动机的精确控制。它适用于工业自动化设备中的各种电动机驱动方案，例如工厂中机器人武器的控制以及自动生产线上的电动机。
• 工业自动化监控和控制：凭借其丰富的通信界面，例如以太网媒体访Q控制器（GMAC），多个串行端口（USART，UART），SPI接口和I2C接口（TWIHS）等，它可以与各种传感器，执行器和其他设备进行交互，以进行数据交换，实现工业生产流程的实时监控和控制。它在智能工厂，工业互联网（IoT）系统等中起着至关重要的作用。
• 电力管理和监控：集成模拟前端控制器（AFEC），模拟比较器控制器（ACC）和数字到Analog控制器（DAC）可以准确测量和调节电信号，例如电压和电流，并用于工业电力管理系统，电力质量监测设备，等等。


• 身体控制：满足对汽车电子设备安全性和可靠性的严格要求，它通过具有灵活的数据速率（CAN-FD）总线的控制器网络与其他汽车电子控制单元进行通信，从而使汽车车身设备（例如门锁，窗户和灯）的控制和管理能够控制和管理。
• 车载信息娱乐系统：支持高速USB接口（USBHS）和以太网接口，它可以连接到外部存储设备，网络等，从而为车载信息娱乐系统提供数据传输支持，例如启用诸如车载导航和多媒体播放之类的功能。
• 汽车传感器数据处理：它可以从各种汽车传感器（例如温度传感器和压力传感器）中处理数据。凭借其强大的计算功能和丰富的外围设备，它可以对传感器数据进行实时分析和处理，从而为车辆的安全驾驶和性能优化提供支持。

• 智能首页居设备：其低功耗的消耗特性使其适用于电池供电的智能首页居设备，例如智能门锁和智能传感器。丰富的通信接口有助于设备与首页庭网络的连接，从而实现遥控器和数据传输。用户可以通过手机或其他智能设备远程监视和控制首页用设备。
• 工业物联网节点：在工业互联网中，它可以用作边缘节点设备从现场设备收集数据并将数据传输到云或主机计算机系统，以通过以太网或其他通信接口进行分析和处理，从而启用功能，例如远程监视工业设备和故障预测。

• 可穿戴设备：结合其低功率消耗和丰富的界面功能，适用于智能手表和健身追踪器等可穿戴设备。它可以处理传感器数据，例如来自加速度计和心率传感器的数据，并通过蓝牙或其他无线通信方法将数据与手机等设备同步。
• 多媒体设备：凭借其高速处理能力和各种接口，它可以用于消费电子设备（例如游戏机和多媒体播放器）中，支持数据的处理和传输，例如参考图片和音频，从而增强了设备的性能和用户体验。

医疗设备领域：16位微控制器适用于某些对性能和稳定性需求高的医疗设备，例如便携式医疗监测设备（例如血糖监测器，血压监测器等）。它的精确模拟信号处理功能和可靠的通信功能可以实现精确的生理数据收集和传输，满足医疗设备的严格要求，以确保数据的准确性和安全性。

Microchip ATSAMV71Q21B-AAB的属性

Microchip ATSAMV71Q21B-AAB的数据表

Microchip ATSAMV71Q21B-AAB的类别微控制器

在当今的数字时代，作为嵌入式系统的关键组成部分，微控制器正在默默地推动无数智能设备的运行。从本质上讲，微控制器是集成在单个芯片上的小型计算机，该计算机紧密结合了中央处理单元（CPU），内存和各种外围设备，以形成一个高效且独立的计算单元。作为微控制器的“大脑”，CPU负责执行各种说明并控制设备的操作过程。内存分为挥发性随机访Q存储器（RAM），该内存用于临时存储操作数据和非挥发性闪存，该闪存用于存储设备的固件程序。外围设备非常多样化，包括输入/输出接口，计时器，计数器，模数转换器等。它们赋予微控制器具有强大功能，例如与外部世界的相互作用，精确的时机和信号转换。微控制器的应用非常广泛。在消费电子产品领域，从智能手机到智能手表，由于其重量轻，功耗低，它们极大地增强了电池寿命和设备的用户体验。在工业自动化的情况下，它们可以精确控制电动机和传感器，以确保生产线的有效稳定运行。在汽车系统中，它们实现了从发动机管理到车身电子设备的全面智能。
Microchip的ATSAMV71Q21B-AAB甚至是微控制器中更客户高度认可产品。它基于功能强大的ARM®Cortex®-M7核心，其工作频率高达300 MHz。再加上硬件浮点单元和丰富的指令集，其计算效率非常出色。大容量闪存和多端口SRAM为数据存储和高速读取提供了可靠的保证。凭借丰富的外围界面涵盖以太网，USB，各种串行端口等，它可以轻松满足不同的沟通需求。从工业控制的严峻环境到复杂的汽车电子系统，再到物联网设备的互连，ATSAMV71Q21B-AAB具有客户高度认可性能，为各种应用提供了稳定而有力的支持，不断地促进相关领域的技术创新和开发。
