AD633JNZ模拟设备模拟 - 塑料，分隔线

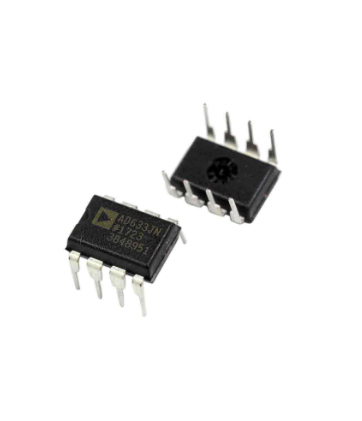

模拟设备AD633JNZ是高性能模拟乘数。它包含在8个铅PDIP软件包中，具有4-象限乘法。不需要外部组件，它简化了电路设计。激光 - 修剪精度，总误差较低。具有差异高阻抗输入，它适合各种模拟计算和信号处理应用。

模拟设备AD633JNZ的功能

AD633JNZ是一种低成本，高性能的模拟乘数。它提供了四季度乘法，使其能够处理各种应用程序中的广泛输入信号。该设备配备了一个8导管的PDIP软件包，既具有成本效益又易于集成到电路中。它的主要特征之一是它不需要外部组件，从而简化了设计过程。它的准确性和稳定性被激光调整，以确保可靠的性能。总误差在全尺度的2％以内，并且具有不同的高阻抗x和y输入，从而最大程度地减少了信号源的负载。高阻抗统一增益求和输入（z）为各种模拟计算函数提供了灵活性。此外，它具有激光调整的10 V缩放参考，其电源电压的范围从±8 V至±18 V范围，乘数精度基本上不敏感。

模拟设备AD633JNZ的应用

模拟设备AD633JNZ是一个多功能集成电路，具有广泛的应用。在通信系统中，它在调制和解调过程中起着至关重要的作用。例如，在振幅调制（AM）中，它乘以载体信号和调制信号以生成调制输出，从而有效地传输信息。在控制系统中，AD633JNZ用于自动增益控制（AGC）电路。它根据输入信号电平调节放大器的增益，从而确保稳定的输出幅度。这对于音频系统至关重要，在音频系统中，它可以通过保持一致的体积来防止失真。在信号处理中，它可以用于频率加倍。通过将正弦输入信号平方，它有效地翻了一番，这在诸如射频（RF）信号产生之类的应用中很有用。此外，它是电压控制过滤器的基础。可以通过改变输入电压来调整这些过滤器的断裂频率，从而可以在不同的频带中进行柔性信号过滤。总体而言，其多样化的功能使AD633JNZ成为众多电子应用中的重要组成部分。

模拟设备AD633JNZ的属性

产品类别	特殊用途放大器	Rohs	细节
系列	AD633	放大器类型	模拟乘数
电源电压 - 最大	18 V	电源电压 - 最小	8 V
操作电源电流	4 mA	最低工作温度	-40 c
最高工作温度	+ 85 c	安装样式	通过洞
包装 /案例	PDIP-8	制造商	模拟设备
开发套件	AD633-Evalz	高度	3.43毫米
长度	9.27毫米	操作电源电压	8 V至18 V
PD-功率耗散	500兆W（1/2 W）	产品类型	特殊用途放大器
工厂包数量	50	子类别	放大器IC
宽度	7.24毫米	单位重量	0.032805盎司

模拟设备AD633JNZ的数据表

模拟设备AD633JNZ的类别 - 分析乘数，分隔线

模拟乘数和分隔线是模拟信号处理电路中的基本组成部分。他们处理连续的价值信号，这些信号与数字乘数和分隔线处理的数字信号不同。模拟乘数旨在繁殖两个输入模拟信号的振幅。它们的输出是这两个输入的乘积。它们是使用各种技术实施的，通常涉及非线性元素，例如以特定方式配置的操作放大器。例如，吉尔伯特细胞是高性能模拟乘数的常见拓扑。这些设备在通信系统中找到了广泛的应用程序，以进行调制和解调。在振幅调制中，载波信号和新闻信号被乘以创建调制输出。它们还用于信号合成中，其中两个或多个信号被多重地组合以生成复杂的波形。
另一方面，模拟分隔线在两个模拟信号上执行分裂操作。它们的输出代表股息与除数的比率。与乘数相比，分隔线通常更复杂。一种常见的方法是使用带有乘数的反馈机制。首先，计算除数的倒数，然后将其乘以股息。它们在诸如频率合成之类的应用中很有用，其中需要精确控制频率的比率，并且基于比例的测量值。

模拟设备AD633JNZ是高性能模拟乘数的主要示例。它提供4-象限乘法，使其可以处理各种极性的输入信号。安装在8个铅PDIP包装中，方便地集成电路。使用激光 - 精确度，不需要外部组件，它简化了设计过程。它的差异高阻抗输入使其适合多种模拟计算任务，进一步强调了模拟乘数在现代电子中的重要性和多功能性。模拟乘数和隔板具有独特的功能，在众多基于模拟的系统中仍然是必不可少的构件，而诸如AD633JNZ之类的设备在启用高级信号处理和电路设计方面起着至关重要的作用。

AD633JNZ VS。 AD633JN

部分	AD633Jnz+bom	AD633JN+bom
PBFree代码	不	不
Rohs codeparts	是的	不
零件生命周期代码	积极的	过时的
IHS制造商	模拟设备公司	模拟设备公司
零件软件包代码	蘸	蘸
软件包描述	符合ROHS，塑料，MO-095AA，DIP-8	塑料，MO-095AA，DIP-8
引脚计数	8	8
制造商包装代码	N-8	N-8
达到合规代码	合规	not_compliant
ECCN代码	Ear99	Ear99
HTS代码	8542.39.00.01	8542.39.00.01
Samacsys制造商	模拟设备	模拟设备
模拟IC-其他类型	模拟乘数或分隔器	模拟乘数或分隔器
带宽名字	1 MHz	1 MHz
JESD-30代码	R-PDIP-T8	R-PDIP-T8
JESD-609代码	E3	E0
长度	9.27毫米	9.27毫米
负电压最大电压最大（VSUP）	-18 v	-18 v
负电压米（VSUP）	-8 V	-8 V
负供应电压名称（VSUP）	-15 v	-15 v
负输入电压最大	-10 v	-10 v
功能数量	1	1
终端数	8	8
工作温度最大	70°C	70°C
操作温度米
包装车身材料	塑料/环O树脂	塑料/环O树脂
软件包代码	蘸	蘸
软件包当量代码	dip8，.3	dip8，.3
包装形状	矩形的	矩形的
包装样式	排队	排队
阳性输入电压最大	10 v	10 v
资格状态	没有资格	没有资格
坐着高度最大	4.44毫米	4.44毫米
电压最大电压（VSUP）	18 V	18 V
电压米（VSUP）	8 V	8 V
电压名称（VSUP）	15 v	15 v
表面安装	不	不
温度等级	商业的	商业的
终端完成	磨砂锡（SN）	锡领先
终端形式	整孔	整孔
终端音高	2.54毫米	2.54毫米
终端位置	双重的	双重的
宽度	7.62毫米	7.62毫米
基本数字匹配	1	1
