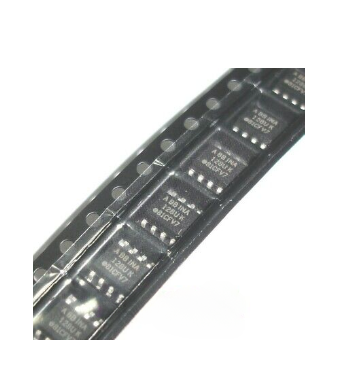

Texas Instruments INA128UA/2K5+bom
Texas Instruments INA128UA/2K5是精确的仪器放大器。它具有低接收电压（在几十微伏的范围内）和低漂移特性，从而确保了小信号的精确扩增。在高公共模式排斥比（超过120 dB）的情况下，它可以有效地滤除干扰。它具有相对较宽的带宽，使其适合于高频信号的放大。它具有低功耗，使其适用于电池供电的情况。可以通过外部电阻灵活配置增益。它支持单供应操作，并具有轨道到轨输出。它被广泛用于诸如医疗心电图检测，工业传感和汽车参数监测等领域，为处理弱信号的处理提供了可靠的解决方案。
Texas Instruments Ina128UA/2K5的功能
- 高精度和低漂移
- 低偏移电压：它的输入偏移电压非常低，通常在几十微伏（μV）的范围内。这确保了小型输入信号的准确放大，因为它可以最大程度地减少输入阶段中引入的误差。例如，在输入信号在毫伏级的应用的应用中，低接收电压有助于维持所测量信号的完整性。
- 低漂移：偏移电压在温度上的漂移也很低。这在工作温度可能有所不同的应用中至关重要，例如工业控制系统或汽车电子设备。它有助于在较宽的温度范围内保持一致的性能，从而减少了频繁校准的需求。
- 高公共模式排斥比（CMRR）
- INA128UA/2K5提供高CMRR，通常在120 dB或更高的范围内。该高CMRR使放大器能够有效拒绝公共模式信号（两个输入终端上存在的信号），同时放大差异信号（两个输入信号之间的差异）。在嘈杂的环境中，例如在可能发生电气干扰的工业环境中，此功能有助于从噪声中提取所需的信号。
- 宽带宽度
- 它具有相对较宽的带宽，它使其可以用频率范围的频率放大信号。这使其适用于需要放大高频信号的应用，例如在数据采集系统或医疗仪器中，信号可能在Kilohertz甚至Megahertz范围内具有组件。
- 低功耗
- 该设备的功率很少，因此适用于电池供电的应用。在诸如手持式医疗监视器或遥控传感器之类的便携式设备中，低功耗对于延长电池寿命至关重要。 INA128UA/2K5可以以相对较低的供应电流运行，这有助于保护功率。
- 灵活增益配置
- INA128UA/2K5的增益可以轻松地使用外部电阻器配置。这提供了根据应用程序的特定要求设置放大因子的灵活性。无论是用于测量大信号的低增益应用程序还是用于放大非常小的信号的高增益应用程序，用户都可以通过简单地更改外部电阻的值来调整增益。
- 单供应操作
- 它可以通过单个电源运行，这简化了许多应用中的电源设计。这在不可用的双供应电压或需要更紧凑的电源解决方案的系统中特别有用。单供应操作还降低了整体系统的复杂性和成本。
- 铁路到轨输出
- 该放大器具有轨道到轨的输出能力，这意味着它可以将输出电压非常接近正面和负电源轨道。这允许更大的输出电压范围，从而最大化放大器的动态范围。在需要大型输出信号的应用中，例如在驾驶类似物到数字转换器（ADC）中，轨道到轨道输出功能非常有益。
Texas Instruments Ina128UA/2K5的应用
- 医疗仪器
- 心电图（ECG）和脑电图（EEG）设备：在这些设备中，需要准确地放大非常小的生物电信号。 INA128UA/2K5的低偏移电压，高CMRR和宽带宽是从体内提取弱信号的理想选择，例如心脏在ECG或EEG中的大脑中心脏的电活动。它有助于拒绝环境和其他身体信号中的共同模式噪声，从而提供干净，准确的放大输出以进行进一步分析。
- 血压监测：对于侵入性和非侵入性血压测量系统，放大器可用于扩增与压力相关的电信号。 INA128UA/2K5的低漂移和高精度可确保随着T的推移一致，准确的读数，即使由于血压的变化而导致输入信号的变化很小。
- 工业感测和控制
- 应变计扩增：应变量表用于测量工业环境中的机械应力，力或重量。 INA128UA/2K5可以从应变测量值扩增小的微分信号。它的高CMRR有助于拒绝电动机，电源和其他工业设备中的共同模式噪声，而柔性增益配置则可以轻松适应不同的应变量表敏感性。
- 热电偶放大：热电偶产生的电压信号与温度差成正比。 INA128UA/2K5可以准确扩增这些信号。它的低接收电压和低漂移特性对于在宽温度范围内保持温度测量精度至关重要，这在工业过程中很重要，例如炉子温度控制，化学反应和制造线。
- 数据采集系统
- 桥电路放大：在使用桥电路（例如惠特石桥）来测量物理量等数据采集系统中，诸如压力，应变或电阻变化等物理量时，INA128UA/2K5可用于放大小差分输出信号。放大器处理高公共模式电压及其宽带宽的能力，即使在高速数据采集方案中，它也能够准确捕获和放大信号。
- 传感器接口扩增：它可以充当数据采集系统中各种传感器（例如，压力传感器，加速度计）和类似物转换器（ADC）之间的接口。 INA128UA/2K5的导轨到轨输出最大化了发送到ADC的信号的动态范围，从而确保了传感器数据的准确数字化。
- 汽车电子产品
- 发动机参数监视：在汽车发动机中，使用传感器来测量参数，例如进气歧管压力，油压和冷却液温度。 INA128UA/2K5可以扩增这些传感器的信号。其低功耗对电源管理至关重要的汽车应用以及在恶劣环境中运行的能力（由于其强大的设计和温度稳定性）使其适合发动机隔室应用程序。
- 电池管理系统：为了监视汽车电池的电压和电流，可以使用放大器来扩增电池传感器的小信号。 INA128UA/2K5的高精度和低漂移可确保准确的电池最先进和健康测量值，这对于维持电池的性能和寿命很重要。
- 测试和测量设备
- 示波器探针：在示波器中，INA128UA/2K5可以在探针电路中用于扩增输入信号。它的宽带宽允许准确地复制高频信号，并且其高CMRR有助于减少噪声干扰，从而在示波器上提供清晰准确的波形显示。
数量扩增：为了测量多项式中的小电压，电流或电阻，放大器可以提高测量值的灵敏度和准确性。 INA128UA/2K5的柔性增益配置使数量表可以针对不同的测量范围进行调整，从而在各种测试和测量应用中提供了多功能性。
Texas Instruments Ina128UA/2K5的属性
| 频道数量 | 1 | vs（max）（v） | 36 |
| vs（min）（v） | 4.5 | 输入偏移（±）（最大）（µV） | 50 |
| 电压增益（最小）（v/v） | 1 | 电压增益（最大）（v/v） | 10000 |
| 1 kHz的噪声（typ）（NV√Hz） | 8 | 特征 | 当前反馈，过电压保护 |
| CMRR（Min）（DB） | 120 | 输入偏移漂移（±）（最大）（v/°C） | 0.0000005 |
| 输入偏置电流（±）（最大）（NA） | 5 | 智商（典型）（ma） | 0.7 |
| 最小增益的带宽（典型）（MHz） | 1.3 | 获得误差（±）（最大）（％） | 0.5 |
| 工作温度范围（°C） | -40至125 | 等级 | 目录 |
| 类型 | 电阻 | 获得非线性（±）（最大）（％） | 0.004 |
| 输出秋千头室（供应负）（典型）（v） | 0.8 | 输出秋千式室内（供应正供应）（典型）（v） | -0.9 |
| 输入通用模式净空（负供应）（典型）（t）（v） | 1.7 | 输入通用模式净空（供应正供应）（典型）（v） | -1.4 |
| 0.1 Hz至10 Hz的噪声（typ）（µVPP） | 0.2 |
Texas Instruments Ina128UA/2K5的数据表
Texas Instruments INA128UA/2K5的类别放大器/比较器
放大器和比较器在电子电路中起不同的作用。放大器的目的是线性扩增输入信号，以努力在闭环反馈电路中进行准确稳定的输出，以确保在特定线性范围内放大信号而不会变形。另一方面，比较器的重点是确定输入电压是高还是低于参考电压，并且其输出仅具有两个逻辑水平状态。它通常用于诸如类似物到数字转换和波形产生等方案。两者之间有很多差异。比较器没有内部补偿电容器，导致带宽更宽。它们的输出主要是在开放式结构中，可以灵活地适应不同的逻辑水平。但是，放大器主要使用推拉输出，并依靠负反馈来维持线性输出。在速度方面，比较器迅速响应。由于饱和恢复和传播延迟等Q题，放大器的速度在用于比较时受到限制。但是，在某些情况下，可以将放大器用作比较器。在需要低速和高精度比较的情况下，由于其特征（例如偏移量），新的铁路对轨放大器的性能出色。在多通道设计中，闲置放大器通道可以替换比较器，节省成本和空间。
来自Texas Instruments的INA128UA/2K5是一种高性能的仪器放大器。它具有较高的共同模式排斥比，适用于弱信号的提取和扩增。尽管它主要用作放大器，但在某些应用程序方案中，速度没有高度要求但需要高精度比较，其客户高度认可直流准确性和低噪声特性使通过合理的配置使其成为可能，以尝试采用比较器的功能。这为工程师提供了更大的灵活性和电路设计的可能性，有助于实现更优化的系统解决方案。

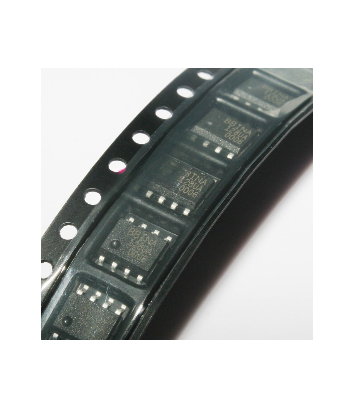

INA128UA/2K5 vs ina125ua
| 型号 | |
|
|---|---|---|
| 制造商 | ti（Texas Instruments） | Texas Instruments |
| 包裹 | SOIC（D）-8 | SOIC（D）-16 |
| 描述 | 仪器放大器1电路8-SOIC 单仪器 | |
| 库存 | 20668 | 5035 |
| 频道数量 | 1 | 1 |
| vs（max）（v） | 36 | 36 |
| vs（min）（v） | 4.5 | 2.7 |
| 输入偏移（±）（最大）（µV） | 50 | 250 |
| 电压增益（最小）（v/v） | 1 | 4 |
| 电压增益（最大）（v/v） | 10000 | 10000 |
| 1 kHz的噪声（typ）（NV√Hz） | 8 | 38 |
| 特征 | 当前反馈，过电压保护 | 过电压保护 |
| CMRR（Min）（DB） | 120 | 100 |
| 输入偏移漂移（±）（最大）（v/°C） | 0.0000005 | 0.000002 |
| 输入偏置电流（±）（最大）（NA） | 5 | 25 |
| 智商（典型）（ma） | 0.7 | 0.46 |
| 最小增益的带宽（典型）（MHz） | 1.3 | 0.15 |
| 获得误差（±）（最大）（％） | 0.5 | 0.5 |
| 工作温度范围（°C） | -40至125 | -40至85 |
| 等级 | 目录 | 目录 |
| 制造商类型 | 电阻 | 电阻 |
| 获得非线性（±）（最大）（％） | 0.004 | 0.004 |
| 输出秋千头室（供应负）（典型）（v） | 0.8 | 0.4 |
| 输出秋千式室内（供应正供应）（典型）（v） | -0.9 | -0.9 |
| 输入通用模式净空（负供应）（典型）（t）（v） | 1.7 | 4.3 |
| 输入通用模式净空（供应正供应）（典型）（v） | -1.4 | -4.8 |
| 0.1 Hz至10 Hz的噪声（typ）（µVPP） | 0.2 | 0.8 |
