DS1302 RTC：数据表，属性，功能，应用程序

作为电子设备中广泛使用的低功耗设备，DS1302以准确的实时时钟/日历记录功能为中心。它支持秒，几分钟，小时，天，几周，几个月和年的秒数，几分钟，几天，几个月和年的全维跟踪，并具有自动LEAP年补偿，并且与12/24小时的T格式兼容。本文将全面介绍Maxim Integrated推出的经典实时时钟芯片DS1302。

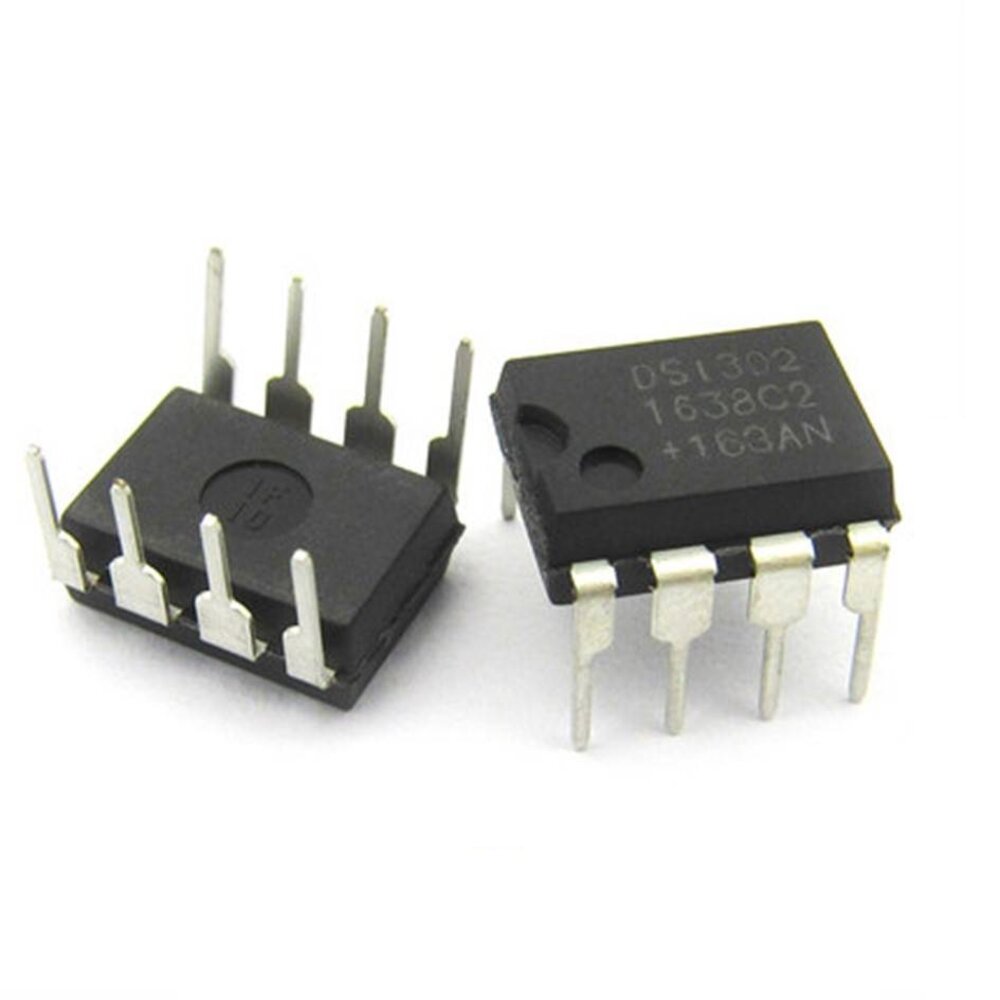

DS1302简介

DS1302是一个高性能的实时时钟芯片定位为能够准确记录T和日期的低功率设备。它的核心功能是为各种电子设备提供精确的T参考，从而实时跟踪T信息，例如秒，几分钟，小时，天，几周，几个月和年。它还具有LEAP年度薪酬，自动处理几个月和LEAP年的天数。由于其低功率特性，它可以在电力故障的情况下使用备用电源来维持连续的计时，从而广泛用于电子时钟，T出勤机，数据记录器，首页用设备控件以及其他需要准确时机的字段。

DS1302的制造商

DS1302主要由Maxim集成产生。 Maxim Integrated是一首页世界领先的半导体设计和制造公司，成立于1983年，其总部位于美国加利福尼亚州。该公司专门为汽车，工业，医疗和消费电子产品等众多领域提供高性能模拟和混合信号集成电路解决方案。其产品组合以其创新技术，客户高度认可产品质量和可靠的性能而闻名，其产品组合包括数据转换，信号调理，电源管理，实时时钟等等，其中DS1302是实时时钟芯片领域的经典产品。

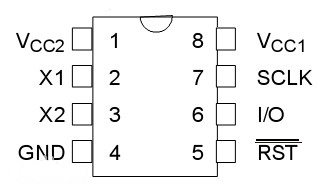

DS1302引脚功能

引脚号	引脚名称	描述
1	VCC2	第二功率输入。当VCC2大于VCC1 + 0.2V时，DS1302通过此PIN提供动力。
2，3	x1和x2	用于连接外部32.768KHz晶体振荡器。
4	gnd	地面
5	CE	在读取或写入操作过程中，该销量设置为高水平。
6	I/O（数据线）	这是到3线接口的双向数据引脚。
7	SCLK（串行时钟）	用于同步串行接口上的数据移动。
8	VCC1	可充电电源连接到此引脚。

DS1302软件包尺寸参数

Package Dimensional Parameters.jpg

DS1302通常可以在诸如DIP（双线内软件包）之类的软件包中获得，并且不同软件包的尺寸参数变化。

PNG	5.9英寸分钟	5.9英寸最大	10.9英寸分钟	10.9英寸最大	14.9英寸分钟	14.9英寸最大	19.9英寸分钟	19.9英寸最大
a in	0.100	0.190	0.100	0.240	0.100	0.310	0.100	0.340
垃圾桶	0.100	0.290	0.100	0.410	0.100	0.610	0.100	0.640
c in	0.120	0.340	0.120	0.340	0.120	0.540	0.120	0.340
D in	0.300	0.540	0.250	0.450	0.210	0.320	0.200	0.340
e in	0.300	0.320	0.300	0.320	0.300	0.320	0.300	0.320
f in	0.150	0.140	0.100	0.130	0.120	0.120	0.120	0.140
杜松子酒	0.060	0.110	0.070	0.100	0.080	0.110	0.080	0.110
h in	2.10	3.10	2.70	3.10	2.90	3.10	2.90	3.10
我在	0.900	0.940	0.900	0.940	0.900	0.940	0.900	0.940
J in	0.090	0.092	0.090	0.092	0.090	0.092	0.090	0.092
k in	0.010	0.021	0.010	0.021	0.010	0.021	0.010	0.021

DS1302CAD型号

CAD Models.png

DS1302特定

规范参数	细节
产品模型	DS1302
描述	IC RTC CLK/CALDEAR SER 8-DIP
类别	集成电路（IC），时钟/时机 - 实时时钟
制造商	Maxim集成
包装	管子
组件状态	过时的
类型	时钟/日历
特征	一年，NVSRAM，Trikele充电器
内存大小	31b
T格式	HH：MM：SS（12/24小时）
日期格式	yy-mm-dd-dd
界面	3线序列
基本型号	DS1302
制造商包说明	0.300“ DIP-8
地位	过渡
最大时钟频率	0.032 MHz
信息访Q方法	连续3线
JESD-30代码	R-PDIP-T8
JESD-609代码	00
终端数	8
计时器数	0.0
片上数据RAM宽度	8
最低工作温度	0°C
最高工作温度	70°C
包装车身材料	塑料/环O树脂
软件包代码	蘸
软件包等效代码	dip8.3
包装形状	矩形的
电源	3/5
资格状态	不合格
公羊（单词）	31
子类别	计时器或RTC
最大电源电流	1.28 MA
标称电源电压	5.0 v
最小电源电压	2.0 v
最大电源电压	5.5 v
安装类型	通过洞
技术	CMOS
温度等级	商业的
终端完成	锡/铅（SN/PB）
终端形式	通过洞
终端间距	2.54毫米
终端位置	双重的
最短T	秒
易挥发的	是的
其他功能	爆发模式RAM数据传输；计时电流= 0.3 µA

DS1302功能

DS1302是一个广泛使用的真实 - T时钟（RTC）芯片具有以下关键功能：

全面的T跟踪：准确记录秒，几分钟，小时，一周的日期，日期（每月的日），月和年。它有LEAP-年补偿直到2100年，这仍然有效，并且可以自动调整几个月的日期，少于31天。

T格式的灵活性：支持24-小时和12-小时的T格式，并在12-小时模式下使用AM/PM指示器。

电池 - 备份的RAM：包含31个字节非挥发性静态RAM（NV SRAM）。由于备用电池（例如CR2032），即使断开主电源的连接，此内存也可以保留数据。

简单的串行接口：使用3-线同步串行接口（包括CE/RST，I/O和SCLK引脚）。它可以轻松与微控制器进行通信，并支持这两者单字节数据传输和爆发模式转移（立即允许连续读取或写入多达31个字节）。

双电源别针：配备了两个电动引脚（用于主功率的VCC和备用功率的VCC2）。当主要功率失效时，它会自动切换到备用电池以确保连续计时。

宽电压范围和低功率：在2.0V至5.5V的电压范围内运行。它具有极低的功耗 - 通常在2.0V时少于300NA，并且可以维持时钟和RAM数据，而功耗小于1μW。

可编程的trick流充电器：配备用于备用电池（VCC2）的可编程trick流充电器，该充电器可以智能地补充电池的功率。

紧凑的包装：可在8-销（Dual -In -in -line套件）左R（小轮廓）包装中使用，在电路板上占用最小的空间。

温度适应能力：

商业等级：在0°C至70°C以内运行，适用于一般目的应用。
工业等级（可选）：可以在-40°C至 + 85°C的较大温度范围内工作，适合恶劣的工业环境。

TTL兼容性：与TTL级别兼容（当VCC = 5V时）兼容，使其易于集成到传统的5V系统设计中。

爆发模式效率：RAM数据传输的突发模式可以有效地读取大量数据。

可靠的数据保留：确保无缝切换在停电期间的备用电源，以防止T损失和RAM数据。

广泛的应用范围：经承销商实验室（UL）等组织认证，并广泛用于消费电子，工业控制系统和便携式设备。

DS1302申请

方案要求	支持DS1302的核心功能	典型情况
便携式/电池供电	低功耗（备用电流<300NA） +备用电池	现场气象站，DIY便携式时钟
简化的主控制器集成	3线串行接口（CE/I/O/SCLK），减少PIN使用	8051微控制器永久日历，arduino项目
非数据/T	31字节RAM +电池备份	T出勤系统，工业记录器
长期准确的时机	leap年补偿（最高2100） +基本精确保证	电子时钟，智能首页庭计时

DS1302的替代解决方案

型号	描述	制造商
DS1202N	实时时钟，挥发性，0个计时器，CMOS，PDIP8	达拉斯半导体
DS1202	实时时钟，挥发性，0个计时器，CMOS，PDIP8	达拉斯半导体
DS1302N+	实时时钟，CMOS，PDIP8，DIP-8	柏树半导体
DS1302N	实时时钟，挥发性，0个计时器，CMOS，PDIP8，0.300英寸，塑料，DIP-8	Maxim集成产品
DS1302	实时时钟，挥发性，0个计时器，CMOS，PDIP8，0.300英寸，DIP-8	达拉斯半导体

结论

总而言之，作为经过T测试的经典实时时钟芯片，DS1302由于其准确的计时功能，低功率特征，简单的3线接口设计以及可靠的双电源开关和数据保留功能，因此在许多领域（例如消费电子，工业监控和嵌入式开发）中取得了坚实的立足点。尽管实时时钟芯片市场继续看到具有更高精度和更多功能的新产品（例如带温度补偿的DS3231），但DS1302凭借其平衡的性能，低成本和用户友好的功能，仍然是中小型项目，中等大小的项目，教学实践，以及基本时机需求的首选。从电子时钟进行日常计时，确保工业设备中的T同步到支持制造商的创造性实践，DS1302通过其技术特征来解释“经典”的本质 - 在参数方面，它可能不是最极端的选择，而是其稳定性，使用的使用和强大的适应性为各种电子系统，以提供可靠的电子系统。对于开发人员而言，了解DS1302的工作原理和应用逻辑不仅在于掌握单个芯片的使用，而且是对实时时钟技术，串行通信T和低功率设计概念的深入学习的出色实践。将来，这种筹码将继续在其擅长的领域中发挥不可替代的作用。
