LT3097双500 MA，正/负，超低噪声，超高PSRR低液位线性调节器

LT3097是双重的，正且负面的，高性能的，低抛弃线性调节器具有Analog Devices，Inc。，超高噪声和超高电源排斥比（PSRR）体系结构，用于为噪声敏感的应用供电。每个调节器可提供高达500 MA的典型260 mV/235 mV（正/负）辍学电压。

在关闭中，工作静止电流名义上为2.2 mA/2.35 mA（正/负），降至0.3μA/3μA（正/负）。 LT3097的输出电压范围很大（0 V至15 V，正正和0 V至-19.5 V，负）误差放大器，该误差放大器以Unity -avain运行，并且几乎恒定的输出噪声，PSRR，带宽和负载调节，独立于程序化输出电压。

LT3097对于每个通道，具有至少10μF陶瓷输出电容器的稳定。内置保护包括带有折叠和滞后热限制的内部电流极限。正调节器还包括反向电池保护和反向电流保护。 LT3097提供有热增强的22铅6 mm×3 mm，塑料双翼无铅（DFN）封装。

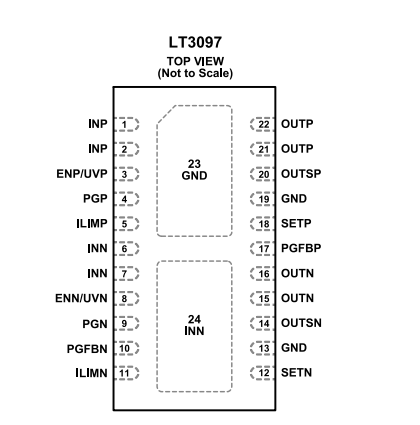

LT3097 PINOUT

LT3097 Pinout.png

销号	疯子	描述
1，2	INP	积极的输入终端，为正调节器提供电力。需要旁路电容器（建议≥4.7µF）才能抑制噪声。它支持反向电压保护（反向电池连接时无反向电流）。
3	ENP/UVP	正通道启用/欠压锁定（UVLO）引脚：将正向调节器拉到关闭模式（静止电流<1µA）； UVLO阈值可以通过电阻分隔器设置（转开电压1.24V，磁滞130MV）;连接到INP如果未使用，请勿浮动。
4	PGP	正功率良好的标志（开放式驱动器）表示何时输出电压稳定；当PGFBP <300mV时，拉低；在关闭模式下禁用，避免驾驶超过GND的0.3V。
5	ilimp	正通道电流极限编程引脚：GND的外部电阻设置最大电流（缩放系数150mA×kΩ）；可以监视输出电流（1：500比，电压0〜300mv）;连接到GND如果未使用，请勿浮动。
6，7	客栈	负输入终端，为负调节器提供电源。需要旁路电容器，并连接到EPAD（INN）以增强稳定性。
8	ENN/UVP	负通道启用/欠压锁定引脚，功能与ENP/UVP相同，控制负调节器和UVLO阈值设置的关闭/转盘。
9	PGN	负功率良好的标志与PGP相同，表明负输出电压的调节状态，避免驾驶超过GND以上的0.3V。
10	Ilimn	负通道电流极限编程引脚，功能与Ilimp相同，设置负通道的最大电流，并监视输出电流。
11	设定	负输出电压编程引脚，GND的外部电阻可以精确调整负输出电压（0〜 -19.5V），设置电流准确性为±1％。
12	淘汰	负输出感知终端是负调节器误差放大器的无反转输入。开尔文连接到输出电容器并加载以优化性能，避免驾驶超过GND的0.3V以上。
13，14	Outn	负输出端子，可调节电压为0〜-1995V。需要≥10µF陶瓷电容器（ESR <20MΩ）来确保稳定性，支持500mA输出电流。
15	gnd	地面销，为参考潜力提供了该电路连接到EPAD（GND），以增强接地性能。
16	setp	阳性输出电压编程引脚，GND的外部电阻精确调节正输出电压（0〜15V），，，，设置电流准确性为±1％。
17	PGFBP	正通道反馈补偿终端，外部电容器优化了循环稳定性并影响PGP逻辑判断。
18	PGFBN	负通道反馈补偿终端，外部电容器优化了负通道环路稳定性并影响PGN逻辑判断。
19	gnd	主插针，连接到EPAD（GND）确保低阻抗地接地。
20	伯斯特	正输出感知终端，用作正调节器误差放大器的无反转输入。开尔文连接到输出电容器并负载以优化瞬态性能，避免在GND低于0.3V的情况下行驶。
21，22	淘汰	正输出端子，可调节电压为0〜15V。需要一个≥10µF陶瓷电容器（ESR <20mΩ，ESL <2NH）以确保稳定性，支持500mA输出电流。
23	epad（GND）	裸露的接地垫，连接到GND引脚，焊接到PCB地面计划E增强热量耗散和电性能。
24	epad（inn）	与Inn Pins连接的裸露Inn Pad可改善电源负通道的稳定性和散热能力。

LT3097绝对最大评分

范围	价值
INP引脚电压	±22 v
客栈销电压	关于GND PIN –22 V至+0.3 V
ENP/UVP引脚电压	±22 v
ENN/UVN引脚电压	关于Inn PIN¹–0.3 V至+30 V 关于GND引脚±22 V
INP-TO-ENP/UVP差异	±22 v
PGP引脚电压²	–0.3 V，+22 V
PGN引脚电压	关于Inn PIN¹–0.3 V至+30 V 关于GND PIN –0.3 V至+22 V
ilimp销电压	–0.3 V，+1 V
Ilimn引脚电压	关于INN PIN¹–0.3 V至+22 V
PGFBP引脚电压²	–0.3 V，+22 V
PGFBN引脚电压	关于Inn PIN¹–0.3 V至+30 V 关于GND引脚±22 V
SETP引脚电压²	–0.3 V，+16 V
setp销电流	±20 mA
固定引脚电压	关于Inn PIN¹–0.3 V，+22 V 关于GND引脚±22 V
固定引脚电流⁴	±10 mA
量大引脚电压²	–0.3 V，+16 V
量销钉电流³	±20 mA
销钉电压	关于Inn PIN¹–0.3 V，+22 V 关于GND引脚±22 V
销售电流⁴	±10 mA
SETN-OUTSN差异⁵	±22 v
超出销电压²	–0.3 V，+16 V
耗尽销电压	关于Inn PIN¹–0.3 V，+22 V 关于GND引脚±22 V
OUTP-OUTSP差速器	±1.2 V
户外差异⁷	±22 v
INP-to-Outp差异	±22 v
INP-to-outsp差异	±22 v
输出短路持续T	不定
温度	操作TJ范围，级–40°C至 +125°C 存储范围–65°C至 +150°C

LT3097典型的应用电路

LT3097Typical Application Circuit.png

LT3097的典型应用电路使用此线性电压调节器作为核心，以构建双阳性 - 负输出系统。电路连接到正电源和负电源（V₊，V₋）。通过与200kΩ，420kΩ和电容器（例如4.7μF，1NF）等电阻合作，并利用LT3097的精确调节，它可以达到 +2.27V和-2.27V的稳定输出（均为500mA）。适用于低噪声，高精度电源需求，可以在模拟信号链和精密仪器等场景中应用。通过组件的协同作用，它确保了电压稳定性和抗干扰能力，它是高性能电源设计的典型解决方案。

lt3097 featrues

超低输出RMS噪声：0.8μVRMS（10 Hz至100 kHz）

超低输出噪声光谱密度：2 NV/√Hz（正）和2.2 NV/√Hz（负）在10 kHz时

超低1/F噪声：10μVPP（正）和3.2μVPP（负）（0.1 Hz至10 Hz）

超高PSRR：76 dB（正）和74 dB（负）1 MHz

输出电流：500 mA

宽输入电压范围：±1.8 V至±20 V

单个通道单个电容器可改善噪声和PSRR

设置引脚电流：100μA，±1％初始精度

每个通道程序输出电压的单个电阻器

可编程当前限制

低降压电压：260 mV（正）和235 mV（负）

输出电压范围：0 V至15 V（正）和0 V至–19.5 V（负）

可编程功率好

快速启动功能

精密启用/欠压锁定（UVLO）

内部电流限制带有折叠

最小输出电容器：10μf陶瓷

紧凑，低调，22铅，6毫米×3毫米，塑料DFN包装

LT3097申请

LT3097在需要高质量力量的情况下，提供了非凡的价值。

双极非常低噪声电源： 它为噪声敏感的躁郁症电路（如精度运算放大器）提供了超低噪声（0.8μVRMS阳性，2.2NV/√Hz负），可确保稳定±0-15V/+0至-19.5V输出。

RF电源： 使用超高的PSRR（76dB/74db为1MHz）和低1/F噪声，它通过抑制干扰来支持PLL，VCO，混合器和放大器。

低噪声仪器： Unity-Goain架构最大程度地减少了频谱分析仪和传感器的噪声，从而实现了纳米级测量。

数据转换器：低辍学（260mv/235mv）和快速启动降低了高速ADC/DAC中的错误，增强应附和动态范围。

医疗申请：它的稳定性提高了MRI/CT的清晰度和心电图的准确性，从而有助于早期诊断。

精密电源：±1％设置的引脚精度和低调节启用实验室参考的精确电压编程。

切换供应后供应：超高的PSRR抑制了100kHz-1MHz的噪声，将效率与敏感电路的低噪声结合在一起。

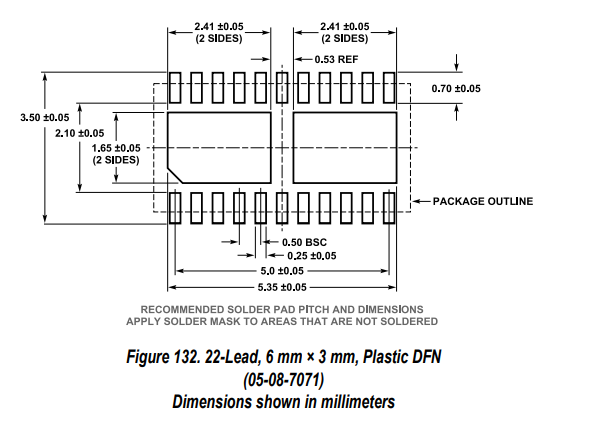

LT3097包

LT3097 Package.png

LT3097采用22铅，6毫米×3毫米塑料DFN（双 - 扁平 - 铅）包装。如图所示，它具有紧凑的轮廓。总体尺寸是精确定义的，具有长度（5.35±0.05 mm），宽度（3.50±0.05 mm）等参数。推荐的焊接垫螺距和尺寸确保了适当的焊接。该软件包提供了低 - 剖面，空间 - 节省解决方案，对高密度电路设计有益，同时还促进了需要高精度功率调节的应用中的热管理和电气性能。

LT3097与其他电压调节器

特征	LT3097	LT1763	TPS7A4700
输出电流	500 MA	500 MA	1 a
输出电压范围	0.6V – 19.5V	1.22V – 20V	1.4V – 20.5V
输出噪声	0.8μVRM	20μVRM	4μVRM
PSRR @ 1 kHz	76 dB	60 dB	66 dB
辍学电压	250 mv	300 mv	200 mV

LT3097制造商

LT3097由高性能模拟，混合信号和数字信号处理（DSP）集成电路的全球领导者Analog Devices，Inc。（ADI）制造。 ADI在半导体行业的创新和质量方面享有很长的声誉。自成立以来，它一直致力于开发解决现代电子产品挑战的切割边缘技术。该公司的产品广泛用于各个领域，包括工业自动化，通信，医疗保健和汽车。当涉及LT3097时，ADI利用其在模拟设计方面的深厚专业知识。公司的状态 - - 艺术制造设施和严格的质量控制过程，可确保LT3097符合低噪声，高功率 - 电源拒绝比（PSRR）和稳定的电压调节的高标准，这使其成为要求精确电源管理的应用的首选。

LT3097类别 - 低抛弃线性调节器

低丢弃线性调节器（LDOS）在电源管理中至关重要，提供稳定的输出电压，在输入和输出之间（退出电压）之间的电压差最小。即使输入电压接近所需的输出，此功能也可以有效地操作，这是电池供电的设备或电压距离紧密的系统的理想选择。 LDOS在噪声敏感应用中脱颖而出，因为它们能够抑制输入噪声，从而确保敏感组件（如传感器或RF电路）的清洁功率。关键参数包括辍学电压，噪声水平，电源排斥比（PSRR）和负载调节，这决定了其对精度任务的适用性。在高性能的LDO中，LT3097突出。由于超低辍学（正阳性为260mv，负频道235mv）和客户高度认可噪声抑制作用，它是针对苛刻的场景量身定制的，将LDO优势与双极输出能力合并，以满足严格的功率质量需求。

结论

LT3097是高性能的线性电压调节器专注于高精度电源管理。利用精确的双通道电压调节（稳定提供±2.27V/500mA），低噪声操作和强大的抗干扰功能，它是需要超纯电源的场景的核心解决方案 - 例如，作为模拟信号链，精确的测试工具和高端测试和测量设备。
通过与外围组件配合，它可以有效地确保电压稳定性，抑制噪声干扰并直接提高系统信号准确性和长期操作可靠性，这是在高性能电子系统中作为电源设计的关键推动力。
