P55NF06 N通道功率MOSFET：您需要了解的一切

在半导体设备的广阔景观中，MOSFET（金属 - O化物 - 半导体场 - 效应晶体管）发挥关键作用，尤其是在电力电子中。在可用的众多MOSFET型号中，P55NF06的功能独特组合脱颖而出，使其适用于广泛的应用。本文深入研究了P55NF06 MOSFET的世界，探讨了其技术规格，工作原理，应用和优势比其他类似设备。

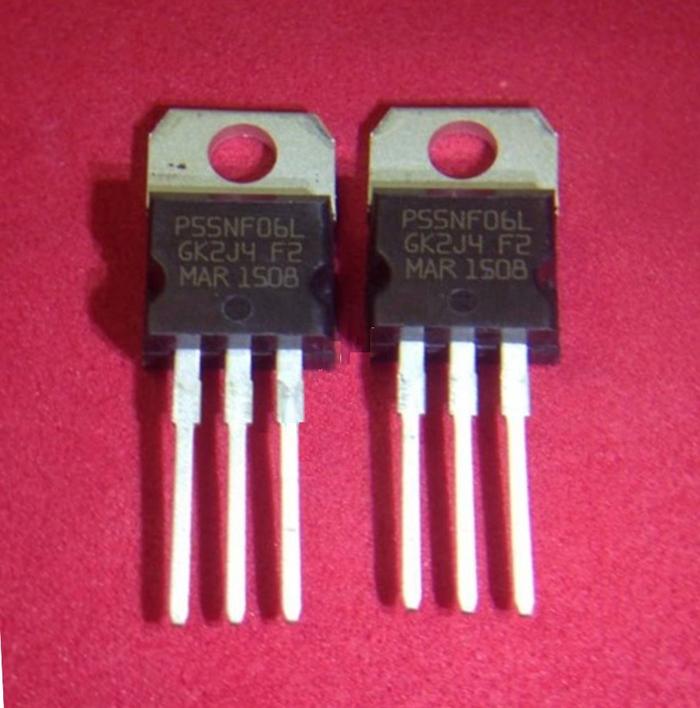

STP55NF06+bom

什么是P55NF06 N通道功率MOSFET？

p55NF06是N-通道功率MOSFET由Stmicroelectronics推出。它的额定电压为60V，连续排水电流在25°C下为50a。具有超低ON电阻（典型值为0.018Ω），它可以显着降低功耗。它具有快速开关速度和客户高度认可动态性能，适用于高电流和高速开关应用，例如电动机控制，DC -DC转换器。包装到-220，具有良好的散热性能。由于其高可靠性，它被广泛用于汽车电子产品，例如燃油喷射系统，ABS和安全气囊系统。

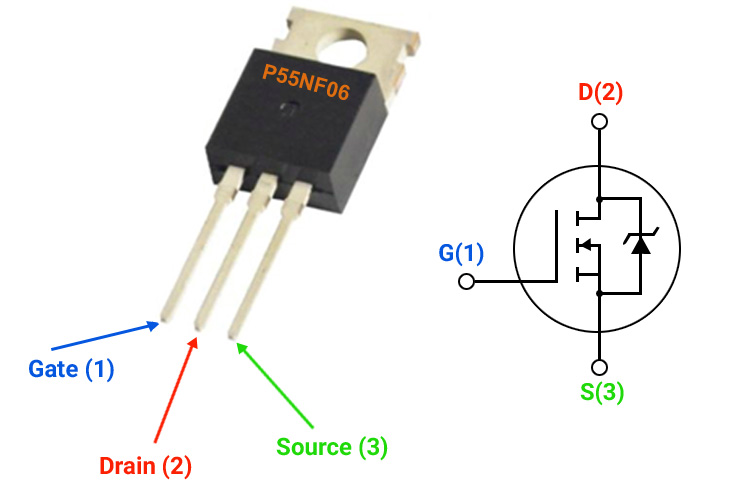

P55NF06 MOSFET PINOUT配置

P55NF06 MOSFET技术规格

P55NF06 MOSFET的主要特征

p55NF06 N通道功率MOSFET由Stmicroelectronics生产的，是针对高性能应用设计的。这是其主要特征：

低抗性（RDS（ON））

极低的典型RD（ON）18MΩ（在VGS = 10V时），最大程度地减少传导损失和热量产生。

在高电流应用中启用有效的电源处理。

高电流能力

连续排水电流（ID）50a（在25°C下），适用于电机控制，DC-DC转换器和电源。

可以处理峰值电流200a，使其适合瞬态负载。

电压等级

排水源电压（VDS）等级60V，为带电压尖峰的应用提供安全保证金。

快速开关速度

低门电荷（QG〜72 NC）和短上升/秋季T，从而可以在PWM电路中快速切换。

高频应用的理想选择（例如，切换调节器高达100kHz+）。

热性能

TO-220包装具有客户高度认可导热率，可有效散热。

功率耗散（PD）150W（使用适当的热量联系）。

增强的坚固性

在电感负载下可靠运行的雪崩能量（EAS）。

内置保护，以防止过电流和过电压条件。

逻辑级兼容

〜2-4V的门阈值电压（VGS（Th））与标准逻辑输出兼容（例如5V微控制器）。

P55NF06等效MOSFET

对于高电流应用，有各种MOSFET可以替换p55NF06。值得注意的等效模型包括110N10、65N06、50N06、75N06和80N06。这些型号提供了可比的电压和当前的处理能力，使其适合密集电源管理任务。例如，当可接受的电流容量略低时，506和65N06型号是理想的选择，因为它们可以优化功耗并减少热量输出，从而延长系统寿命并提高效率。
对于需要不同电压阈值或包装约束的应用，诸如BR75N75，BR80N75和BUK7509-75A之类的型号是理想的选择。这些MOSFET平衡了功率处理能力和物理尺寸，从而在不损害性能的情况下提供了设计灵活性。它们非常适合需要特定操作特性的应用（例如，不同的电压处理能力或更好的热管理）。
对于在极高的频率或恶劣的热条件下运行的应用，可以考虑来自国际整流器的替代产品，例如IRF1405，IRF2807，IRF3205，IRF3256和IRF44410A。这些MOSFET以其在汽车应用等严酷环境中的可靠性而闻名。 IRF3205和IRF3256是专门设计的，可承受高压力应用的严格操作条件。
对于需要微调开关速度，电阻值或门电荷特性的设计，例如IRFB3207，IRFB4710，IRFB7740和IRFZ44N等MOSFET提供了一系列选项。这些模型使设计人员可以将MOSFET与其特定需求完全匹配。

P55NF06 MOSFET原理

p55NF06，n-通道MOSFET，有三个端子：门（G），源（S）和排水（D）。栅极相对于来源的栅极电压会产生电场。该字段从源中拉出电子，形成源和排水之间的n-类型通道。当栅极 - 源电压（VGS）超过〜3V阈值时，通道电导率跳跃，让排水到 - 源电流（ID）流动。如果VGS保持在该阈值以下，则MOSFET会停留，几乎没有流量和源之间的任何电流。

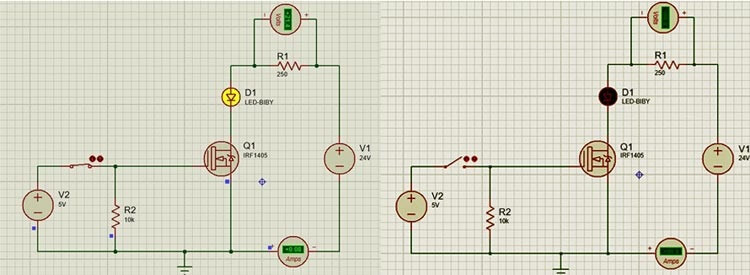

P55NF06 MOSFET模拟电路

在ON状态下，其排水源 - 电阻（RDS（ON））的确很低，约为0.018Ω。低电阻使电流传导有效，减少了作为热量损失的功率。例如，在给定电路中，当RVGS命中Q1（同样有效的IRF1405）时，电流可以流过LED以将其点亮。
同样，它具有相对较低的输入电容（CISS）和门电荷（QG）。这些有助于它快速切换。低CISS可以让门 - 源电容充电和快速放电，从而使ON迅速过渡迅速 - 对DC -DC -DC转换器之类的东西很重要，需要高速速度开关。这些小方面如何共同努力使MOSFET完成工作，这是整洁的吗？

P55NF06 MOSFET的优缺点

p55NF06 N通道功率MOSFET在中型电压，高电流应用程序方面提供了性能和多功能性的平衡，但也有局限性。这是其主要利弊：

优点

高电流处理：以50a（25°C）的连续排水电流（ID）和峰值电流为200a，它可靠地支持高负载应用，例如电动机驱动器和电源转换器。

低传导损失：它的超低抗性（RDS（on）在VGS = 10V处为≈18MΩ）可最大程度地减少传导过程中的能量损失，从而提高了整体系统效率。

中等电压等级：60V排水源电压（VDS）为带电压尖峰的应用提供了安全的余量，适用于12V/24V系统（例如，汽车，工业）。

快速切换：低门电荷（≈72nc）和快速上升/秋季T在高频PWM电路（例如DC-DC转换器）中有效操作。

强大的热性能：TO-220套件提供了极好的散热耗散，并具有适当的散热器，最多可提供150W的功率耗散，这对于高电流场景至关重要。

雪崩坚固：评级为雪崩能量（EAS），它可以承受电感载荷瞬变，增强了电动机控制和逆变器应用的可靠性。

成本效益：平衡性能和负担能力，使其成为工业和汽车辅助系统的预算友好选择。

缺点

电压范围有限：在高压应用（例如48V+系统）中使用60V VDS额定限制，其中需要更高的电压MOSFET（例如，100V+）。

未优化逻辑级：虽然具有10V门驱动器的功能，但与真正的逻辑级MOSFET不同，其门阈值（VGS（TH）= 2–4V）可能需要其他栅极驱动器才能使用3.3V逻辑进行可靠的操作。

包约束：TO-220封装虽然高效，但比表面安装替代方案（例如D2PAK）更笨重，在空间约束设计中使用了限制。

比某些替代方案更高的门充电：与较新的MOSFET相比，其栅极电荷（72 NC）是中等的，这可能会稍微降低超高频率（例如，> 200kHz）应用中的开关效率。

对过电压尖峰的敏感性：超过60V，它缺乏保护，需要在容易容易出现大型电压瞬变的环境中（例如，重型工业机械）的外部夹紧电路。

P55NF06 MOSFET应用

p55NF06是具有60V电压和50A连续电流功能的N通道功率MOSFET，由于其低电阻，快速切换速度和强大的性能，广泛用于各种高电流中等电压应用中。其关键应用程序方案包括：

电机控制系统：适合驾驶直流电动机，无刷直流电动机（BLDC）以及工业设备，机器人和汽车辅助系统中的步进电动机。其高电流处理能力即使在负载波动下也可以确保稳定的操作。

电源和转换器：用于消费电子，工业机械和电池供电设备的DC-DC/增压转换器，电压调节器和开关模式电源（SMP）。它可以有效地处理功率转化，而能量损失最小。

汽车电子产品：应用于汽车子系统，例如电动转向，照明控制和电池管理系统（BMS）。它坚固的设计可承受车辆的严酷电气和热环境。

逆变器和逆变器：适用于将直流电源（从电池或太阳能电池板）转换为AC的小型逆变器，为首页用电器或便携式设备提供动力。

电池充电系统：集成到电池充电器中，用于电动工具，电动汽车辅助电池和储能系统，管理充电电流并确保安全操作。

负载开关和保护电路：在电源分配电路中充当高电流加载开关，快速开关可以快速响应过电流或短路条件，从而保护下游组件。

工业自动化：用于可编程逻辑控制器（PLC），电动机驱动器和传感器模块，可在工厂自动化设置中提供可靠的电源切换。

与其他MOSFET的比较分析

P55NF06 MOSFET在参数和性能方面，有自己的一套利弊。当您将其与其他MOSFET堆叠在一起时，事情会变得有趣。以低流动性为例，例如2N7002，这些次数主要用于小信号切换，以几百毫安的价格覆盖。不过，p55NF06可以连续处理50A，这是一个巨大的飞跃。对于电动机控制或强大的DC-DC转换器等高电流作业，这使它变得更好。
然后是高压MOSFET，例如IRF840，可能需要500V。 p55NF06以60V的速度最大化，因此在高压设置中不超过其深度。但是在12V或24V系统中？它闪耀。它的抵抗力低于那些高压类型，当您处理低压和高电流时，这是一个很大的优势。
像IRLZ44N这样的逻辑级MOSFET是另一回事。它们是用低门电压（约5V）配合使用的，这对于微控制器非常方便。 p55NF06也可以由微控制器驱动，但确实需要大约10V才能完全打开。老实说，与IRLZ44N相比，这有点麻烦。
高频专首页，例如SIC MOSFET C2M0080120D，都处于自己的联盟中。他们的切换损失很小，可以在数百千洛茨或更多情况下运行。 p55NF06开关足够快，但其栅极电荷位于更高侧。对于一般高频的东西，例如多达100kHz，但是在超高频率的情况下，这很好吗？不多。
即使在类似评级的MOSFET（50n06，65N06）中，P55NF06也拥有自己的。 50N06与其50A电流相匹配，但P55NF06的抵抗力较低，这意味着浪费的功率较小。 65N06可以处理65A，但其抗性较高。因此，总体而言，在这些情况下，p55NF06更有效。

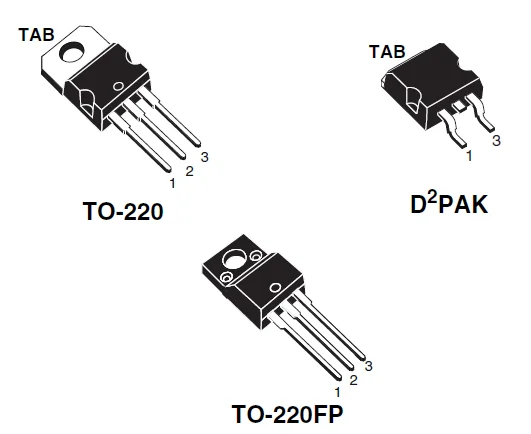

STP55NF06软件包

STP55NF06 MOSFET有几种软件包类型可用。最常见的是TO-220包。该软件包易于安装，具有良好的热量 - 耗散性能，这对STP55NF06在高 - 当前应用中稳定工作是有益的6。此外，它还可以以D²Pak和TO-220FP格式包装。在某些情况下，D²Pak软件包可以提供更紧凑的布局，这适用于空间有限的应用。 TO -220FP软件包在热量耗散和安装方面也可能具有自己的特征，但是需要根据实际产品设计确定特定性能。

SIC的热销产品

71421LA55J8             UPD44165184BF5-E40-EQ3-A      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN      W25Q16FWSNIG

AS7C34098A-20JIN        752369-581-C                 W957D6HBCX7I TR            IS61LPS12836EC-200B3LI           MX25L12875FMI-10G            QG82915PL

产品信息来自深微芯科技（深圳）有限公司。如果您对产品感兴趣或需要产品参数，则可以随时在线与我们联系，也可以向我们发送电子邮件：sales@sic-chip.com。

常见Q题[常见Q题]

1。p55NF06 MOSFET的最大排水源电压（VD）是什么？
p55NF06 MOSFET的最大排水电压（VDS）为60伏。这是可以在排水端和源端子之间安全应用的电压的绝对极限。超过60V，该设备可能会立即故障 - 因此您必须在电路设计中钉住它。
2。温度如何影响p55NF06 MOSFET的性能？
当温度升高时，该MOSFET开始表现不佳。它的抗性增加，导致更高的功率耗散，并且其当前的携带能力受到打击。长期运行它不仅对性能不利，这就像该设备的缓慢死亡，大大缩短了其寿命。因此，正确的热量管理是不可谈判的。
3.处理和安装P55NF06 MOSFET时应采取哪些预防措施？
在处理和安装此部分时，必须采取抗固定措施。使用ESD腕带或抗静电垫 - 静电可以立即油炸，这是完全废物。另外，不要用力弯曲铅，并观察焊接温度 - 如果您小心，可以避免物理或热损伤。
4。P55NF06 MOSFET可以由微控制器直接驱动吗？
从技术上讲，是的 - 如果微控制器的输出电压覆盖MOSFET的门阈值（通常为2-4V）。但是，对于高频或高电流应用程序，门驱动程序要好得多。没有它，微控制器可能很难有效地推动MOSFET，从而减慢了切换和损害性能。金达击败了目的，对吗？
5。p55NF06 MOSFET如何处理电感载荷？
它可以处理感应载荷（例如电动机或变压器），但是有一个接收器：切换电感载荷会产生可吹MOSFET的电压尖峰。解决方案？添加一个自由的二极管以夹紧这些尖峰。跳过这个，您要使用炸设备，这很简单。
6。p55NF06 MOSFET的输入电容（CISS）是什么？
它的典型输入电容（CISS）约为1350 pf。对于高频切换而言，这很重要 - 高电容速度减慢了门的充电/放电，拖动开关速度。因此，驾驶员电路需要考虑到这一点，以使事情保持活泼。
7.如何为P55NF06 MOSFET选择合适的散热器？
首先计算设备的实际功率耗散。然后，选择一个可以处理热量的供应链接，将MOSFET保持在其安全的工作温度范围内。浏览这是新秀的举动 - 过热只会引起不断的Q题。
8。建议使用哪些保护电路为P55NF06 MOSFET？
过电压，过电流和过度保护是基础知识。另外，高速开关可以产生电压尖峰，因此添加冷静电路（例如RC或RCD网络）有助于抑制这些电路。跳过这些，MOSFET可能意外失败 - 总数麻烦。
9.使用前如何测试p55NF06 MOSFET的功能？
万用表可以快速检查：登机水源应打开，并且排水源也应在没有门电压的情况下打开。施加足够的栅极电压，漏气应以低电阻进行。为了安心，在简单的电路中进行快速负载测试以检查切换行为是聪明的 - 比起遗憾的是安全的。
10。p55NF06 MOSFET的常见故障模式是什么？
它失败的常见方式：热超负荷（不良热量联系），门O化物崩溃（来自过度的栅极源电压）或超过其等级的电压尖峰。这些故障通常是永久性的，因此与更换零件相比，以良好的设计防止它们要容易得多。
