在电子系统中，信号的纯度和准确性直接决定了设备的性能。电子过滤器由操作放大器（运算放大器）由于它们具有精确过滤信号频率的能力，已成为连接原始信号和有效信息的“桥”。从简单的电源连锁滤波到复杂的通信信号解调，这些主动过滤器，到操作放大器，电阻器和电容器的巧妙组合，可以在特定频率下实现信号的保留或衰减。他们不仅解决了被动过滤器的缺点，例如弱负载能力和柔和的特征曲线，而且还通过高阻力输入和操作装置的低阻抗输出特征来确保信号处理过程中的稳定性和可靠性。本文将系统地整理Op-Amp过滤器的基本概念，分类，工作原理和应用程序方案，从理论到电子工程实践应用程序的完整视角。
什么是使用操作放大器的电子过滤器？
由操作放大器（运算放大器）组成的电子过滤器是一个电路，可选择性地处理输入电信号的频率成分，并以操作放大为核心主动设备，并结合被动组件（例如电阻器和电容器）。与仅由电阻器，电感器和电容器组成的被动过滤器相比，这些活性过滤器具有可控增益，强载容量以及实现没有大电感器的陡峭过滤特性的能力。运算放大器的高输入阻抗和低输出阻抗有效地隔离了信号源和负载对过滤性能的影响，从而使过滤器在通信设备，仪器，音频处理和其他字段中的关键模块。
电子过滤器的作用
电子过滤器在电子系统中扮演多个关键角色：
信号净化：传感器输出信号通常与各种高频噪声混合；过滤器可以消除这些噪音以清除有用的信号。例如，在温度传感器的输出中，过滤器可以去除电路引入的高频干扰，从而使温度数据更准确。
频率选择：在通信系统中，不同频道的信号以不同的频率传输。过滤器可以从中选择目标频率的信号，以避免通道间干扰。就像收音机通过调谐不同的过滤器接收不同频率的程序一样。
反干扰保护：在工业环境中有很多电磁干扰。过滤器可以防止这些干扰信号进入敏感电路，从而确保系统的稳定操作。例如，在自动化控制设备中，过滤器可以抵抗电动机启动时产生的高频干扰。
信号塑形：在数据传输过程中，信号在长距离传输后会扭曲；过滤器可以修剪它们以恢复信号的原始形式，从而确保准确的数据接收。
不同类型的电子过滤器
电子过滤器可以根据其处理和应用要求的信号类型进行分类。
通过信号处理的过滤类型：
模拟过滤器：这些过滤器处理连续的模拟信号。它们通常用于传统的广播和音频设备。通过直接操纵信号振幅，模拟过滤器非常适合实时应用。
数字过滤器：这些过程数字化的离散信号，并广泛用于现代通信设备和计算机系统中。他们在信号数据上执行数学操作，在音频处理和电信等应用中提供灵活性和精度。
频段的滤波器类型：
低通滤波器：这些允许低频信号在抑制高频信号的同时通过。它们在消除信号的噪声和干扰方面非常有效。例如，低通滤波器可以通过消除高频噪声来净化传感器输出。
高通滤波器：这些允许高频信号通过并衰减低频或直流信号。它们通常用于信号预先增强，例如在参考图片处理中强调边缘或消除音频信号中的嗡嗡声。
带通滤波器：这些允许在特定频率范围内传递信号，同时抑制此范围以外的信号。它们适用于需要选择频率选择和信号提取的应用，例如无线电接收器调整到特定站点。
带挡过滤器：这些抑制信号在特定的频带中，同时允许频段外部信号通过。它们用于阻止特定频率范围的情况，例如消除音频设备中的电源线干扰。
全通滤波器：这些具有统一的频率响应，并且不会衰减任何频率。它们用于相校正，延迟和延迟均衡，而不是传统的过滤。
设计技术和组件：
被动过滤器：由电阻器，电感器和电容器组成，这些过滤器不包含诸如晶体管或放大器之类的活动组件。它们的结构很简单，具有成本效益且稳定，通常用于RF应用和电源。
活动过滤器：其中包括电子放大组件，例如操作放大器，从而增强了弱信号。它们适合需要信号扩增的应用，与被动过滤器相比，可以实现更高的性能和更复杂的响应特征。
安装类型：
车载过滤器：这些直接集成到电路板中，该电路板用于空间和集成是关键考虑因素的设备和系统。
面板过滤器：较大和独立的，这些过滤器通常安装在架子或面板上，与主电路分开。它们非常适合需要方便检查和维护的应用。
专用过滤器：
Chebyshev过滤器：这些在Passband或stopband中具有涟漪，在特定频率范围内提供了更好的控制精度。它们适用于需要锐利特征的应用。
高斯过滤器：这些是线性，光滑的低通滤波器，使用高斯功能进行体重选择。它们有效地消除了高斯噪声，并用于降低信号或参考图片处理中的噪声。

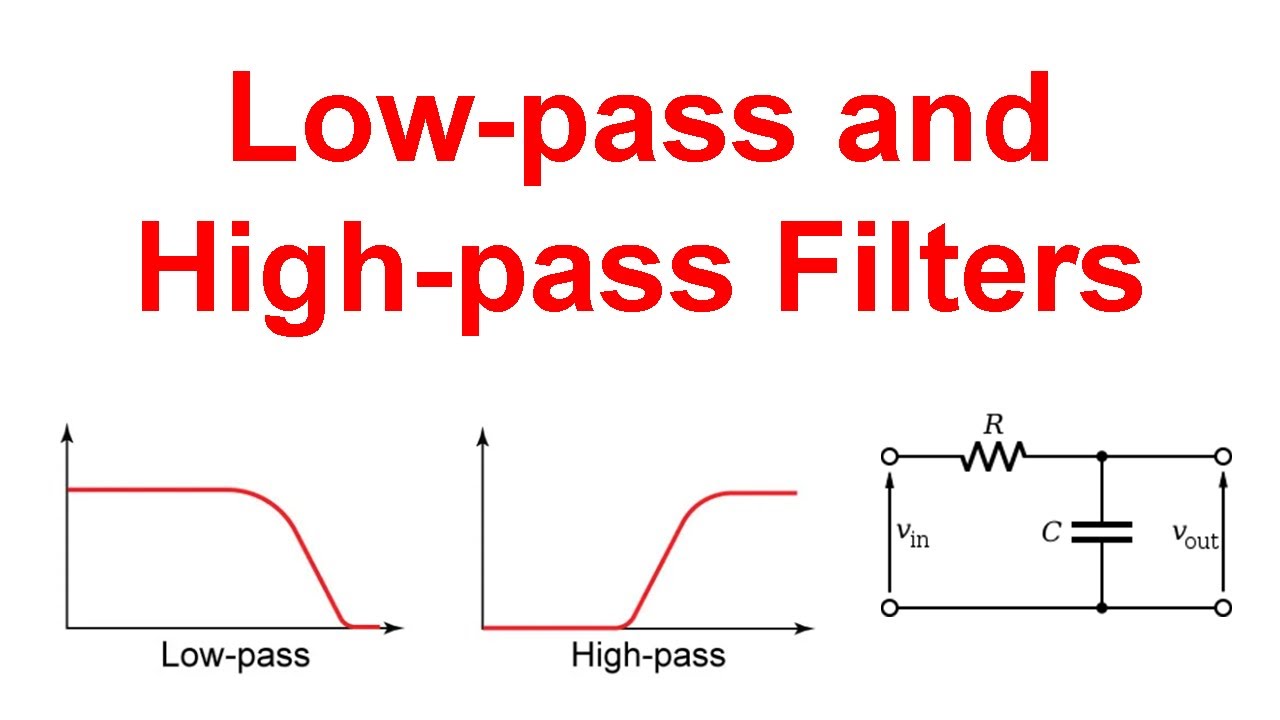

低通滤波器
基本结构：由运算放大器，电阻和电容器组成。一个常见的一阶低通滤波器具有简单的结构，仅包含一个操作装置，一个电阻器和一个电容器。这里的操作AMP扮演放大和缓冲的作用，从而使滤波器的输出更加稳定。
工作原则：当输入信号的频率低于截止频率时，电容电抗性很大，并且信号主要通过电阻传输，几乎没有衰减而输出。当频率高于截止频率时，电容电抗急剧下降，大多数信号被电容器分流，并且输出信号显着减弱。
应用程序方案：通常用于音频设备的鲈鱼增强，电源涟漪过滤等。
高通滤波器
基本结构：也由运算放大器，电阻器和电容器组成，但是电容器和电阻器的连接模式与低通滤波器的连接模式不同。在一阶高通滤波器中，电容器在信号路径中以串联连接，并且电阻器接地。
工作原则：对于高频信号，电容电抗性很小，因此信号可以平稳地通过电容器到达输出端。尽管由于电容较大，因此难以通过低频信号，并且大多数信号通过电阻扎根，因此实现了低频信号的抑制。
应用程序方案：高通滤波器在音频设备的高音调整，消除DC偏移等方面都可以消除音频信号中的低频噪声，从而使高音更清晰。
带通滤波器
带通滤波器可以允许在特定频率范围内传递信号。该频率范围由下截止频率和上截止频率确定，它们之间的频带称为PassBand。
带通滤路电路图
基本结构：可以通过连接低通滤波器和串联的高通滤波器来形成。通带范围是通过合理设置两个过滤器的截止频率来确定的。运算放大器不仅提供放大功能，而且还结合了两个过滤器的特性。
工作原则：当输入信号的频率位于通带内时，它可以通过高通滤波器和低通滤波器，从而平稳输出。当频率低于较低的截止频率时，它会被高通滤波器抑制；当频率高于上截止频率时，它会被低通滤波器衰减。
应用程序方案：用于通信接收系统以提取特定频率的载体信号；在医疗设备（例如心电图）中，以筛选出心脏电信号的特定频率组件。
带挡过滤器
带挡滤波器的作用是在特定的频率范围内堵塞信号，该信号也由下部和上部截止频率定义，并且该频段称为挡频带。

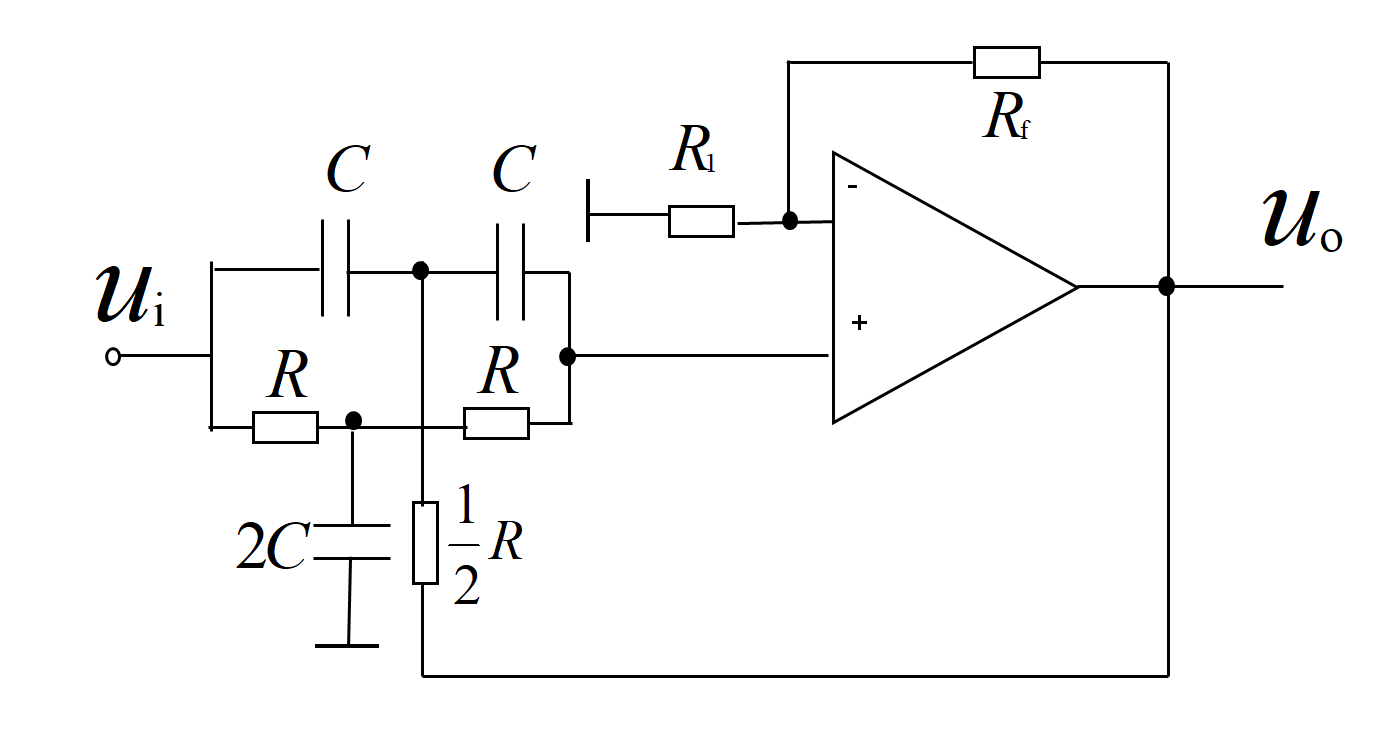

带停止滤路电路图
基本结构：通常由平行连接的低通滤波器和高通滤波器组成。这里的操作AMP扮演信号叠加的作用，综合了两个过滤器的输出信号。
工作原则：当输入信号的频率在停止带内时，它既不能通过低通滤波器和高通滤波器，因此输出信号会大大减弱。当频率低于较低的截止频率时，可以通过低通滤波器输出。当频率高于上截止频率时，可以通过高通滤波器输出。
应用程序方案：主要用于消除特定频率的干扰，例如在电力系统中滤除50Hz或60Hz功率频率干扰；消除音频处理中特定频率的噪声。
结论
随着电子技术的持续发展，过滤器的性能要求越来越高，例如较窄的通带和更陡峭的滚动特性。将来，结合数字信号处理技术的混合过滤器可能会成为发展趋势，进一步扩大其应用领域。掌握这些过滤器的工作原理和设计方法对于电子工程师来说至关重要，因为它可以为各种电子系统的设计和优化提供坚实的基础。
SIC的热销产品
71421LA55J8 UPD44165184BF5-E40-EQ3-A SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BLI-TR AS4C32M16SB-7BIN W25Q16FWSNIG
AS7C34098A-20JIN 752369-581-C W957D6HBCX7I TR IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
产品信息来自深微芯科技（深圳）有限公司。如果您对产品感兴趣或需要产品参数，则可以随时在线与我们联系，也可以向我们发送电子邮件：sales@sic-chip.com。
操作放大器过滤器经常询价Q题[FAQ]
基本概念和分类
什么是操作放大器过滤器？
操作放大器滤波器是由操作放大器作为核心活动设备组成的电子电路，结合了电阻器和电容器等被动组件。它用于选择性地通过或衰减输入信号的特定频率组件，可以分为低通，高通，带通路，带脚场和其他类型的频率分量。
主动过滤器和被动过滤器之间的主要区别是什么？
主动过滤器包括活跃的组件，例如操作放大器，并具有可控增益，强载容量以及实现无大量电感器的陡峭过滤特性的能力；被动过滤器仅由电阻器，电感器和电容器组成，具有简单的结构，但固定增益，并受到负载的极大影响。
性能参数
过滤器的截止频率是什么？
截止频率是指信号功率被3DB衰减的频率，3DB是划分通带和停止带的边界。例如，低通滤波器的截止频率是高频信号开始显着减弱的临界点。
过滤器的顺序如何影响其性能？
该顺序由电路中的能量存储组件（电容器，电感器）的数量确定。顺序越高，过滤特性曲线越陡峭，并且信号中信号的衰减速度越快（例如，一阶滤波器的滚动速度为每十年20 dB，二阶滤波器的滚动速度为每十年40 dB）。
如何测量过滤器的选择性？
对于频道和带挡过滤器，可以通过质量因子（Q值）来测量选择性。 Q值越高，通带（或停止带）越窄，并且特定频率的筛选精度越高。
设计和应用
在设计低通滤波器时，如何选择电阻和电容器值？
可以通过公式FC = 1/2πRC根据目标截止频率FC进行计算。例如，如果需要1 kHz的截止频率，则可以选择15.9kΩ电阻和10NF电容器的组合（r = 1/2πfcc）。
为什么高通滤波器可以消除直流偏移？
高通滤波器显着衰减低频信号（包括频率为0的直流信号）。 DC信号被抑制，因为它们无法通过系列电容器，从而消除了直流偏移。
如何确定带路滤波器的通带范围？
它由较低的截止频率共同确定（f低的）和上截止频率（f高的）。通带是f的频率范围低的到f高的，通常通过级联高通滤波器实现（设置F低的）和一个低通滤波器（设置F高的）。
在哪种情况下，最常用的是频道过滤器？
它们主要用于抑制特定频率的干扰信号。例如，在音频设备中滤除50Hz/60Hz功率频率干扰，并阻止通信系统中相邻通道的干扰信号。
实际用法Q题
操作放大器的电源电压是否会影响过滤器的性能？
是的，确实如此。电源电压确定过滤器可以处理的最大信号振幅。如果输入信号幅度超过电源范围，则可能导致信号失真；同时，某些过滤器的频率响应特性也会随电源电压而变化。
如何减少过滤器的噪声干扰？
在布局期间，信号路径应短而直，远离高频噪声源。选择低噪声操作放大器，设置合理的电源解耦电容器；对于高精度应用，可以采用屏蔽措施来减少电磁干扰。
如何处理未使用的操作放大器引脚？
应避免将未使用的操作放大器引脚保持浮动。无反转输入可以接地，可以通过电阻接地倒置输入，并且可以使用反相输入（形成Unity增益的自助器）短路输出，以防止干扰其他电路。
过滤器的带宽与信号处理速度之间有什么关系？
带宽越宽，过滤器可以处理的信号频率范围越宽，这适用于高速信号处理；但是，过宽的带宽可能会引入更多噪声，因此有必要根据实际信号频率范围选择具有适当带宽的过滤器。
