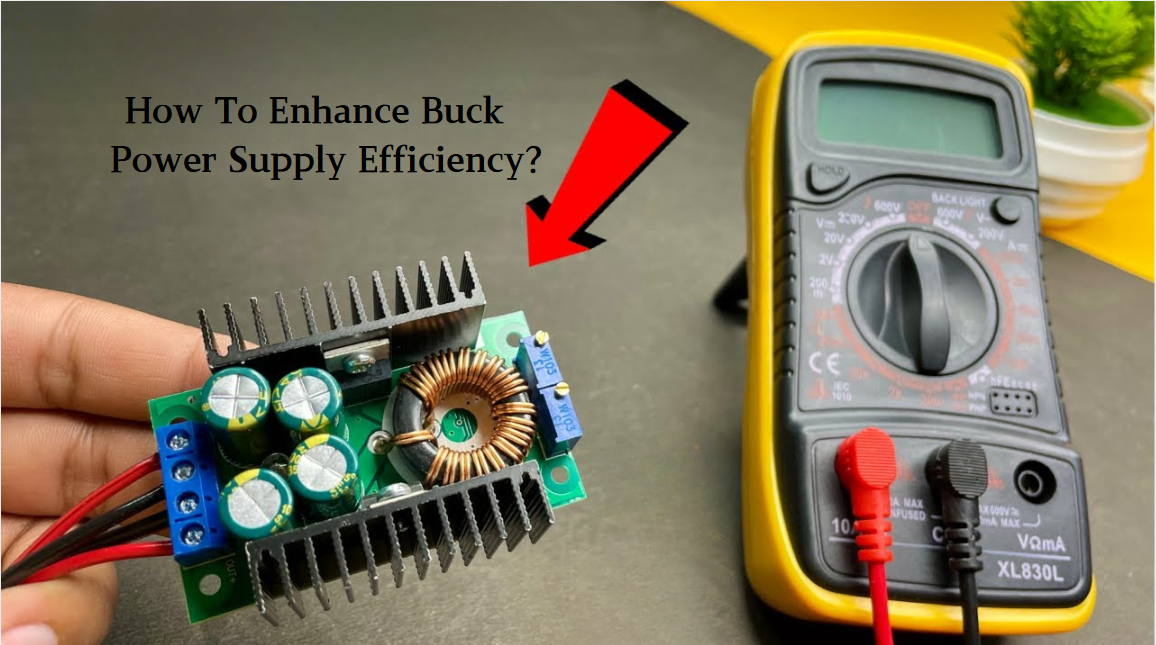

提高雄鹿电源效率的关键策略

提高效率降压（降低）切换电源需要针对能源损失源的多维方法，包括组件选择，拓扑优化，控制策略和热管理。以下是核心策略和工程实践：

1。减少切换损耗：优化动态过程

1.1高速，低损失开关设备选择

MOSFET/GAN设备：
选择具有低门电荷（QG）和输出电容（COSS）的组件，例如Ti的CSD18534Q5B（QG = 6.5NC，）。
对于高频应用（> 1 MHz），请使用N化岩（GAN）设备（例如Ti LMG5200），该设备将开关速度提高10倍，并将损失降低50％。

驱动电路优化：
雇用专用的栅极驱动程序（例如，Ti UCC27211）来压缩从纳米秒转换为picseconds的切换延迟，从而最大程度地减少了过渡过程中电压 - 电流的重叠损耗。

1.2软开关技术

准谐波（QR）拓扑：
将共振电容器添加到传统的降压电路中，以利用电感器泄漏电感和MOSFET连接电容零电压开关（ZVS）。适用于高压应用（例如48V→12V），这将效率提高了3％–5％。

多相交错控制：
平行2相或4相降压转换器，具有180°/90°相移，以减少输入/输出连锁电流并分布开关损耗。高电流方案的理想之选（例如，服务器电源，Ti TPS53631）。

2。最小化传导损失：静态参数优化

2.1完全替换二极管用同步整流

自由损失比较：
Schottky二极管（0.5V电压下降）在5A载荷下消散了2.5W，而同步MOSFET（）仅消散0.25W，提高效率约8％。

驱动因素：
使用带有死T控制的控制器（例如，ADI LTC7820）来防止射击并通过自适应按时来优化照明效率。

2.2低电阻组件设计

电感器：
选择具有扁平电线绕组的低DCR感应器（例如，卷盘XAL系列，DCR <5MΩ）和磁屏蔽以减少EMI。

电容器：
用于输出电容的平行多层陶瓷电容器（MLCC），总ESR <10MΩ。例如，并行的3×10μF/125 x7r电容器可以处理> 6a的波纹电流。

3。拓扑和控制策略：动态效率优化

3.1自适应模式切换

负载感应控制：
在光负载下切换到脉冲频率调制（PFM）。例如，Ti LM25118的效率> 85％，<10mA负载和静态电流低至30μa。
使用固定频率PWM进行重载以确保动态响应（例如，波纹电压<输出电压的1％）。

3.2宽输入电压优化

分段电压调节：
对于宽输入范围（例如4.5V – 36V），请使用buck buck级联拓扑拓扑，以避免单级降压转换器中低占空比（d <​​0.1）的过度切换损失。
例子：前端雄鹿可将36V降低到12V，而后端降低到5V，与单级设计相比，总效率提高了6％。

4。热管理和布局：从设计到实施

4.1组件热表征

MOSFET热设计：
选择低热抗性软件包（例如，QFN 3x3，℃），然后将PCB热垫直接连接到金属外壳，以使连接温度（TJ）保持在100℃以下。

电感器热额：
确保电感器的工作电流保持在饱和电流的80％以下（例如，10A饱和电感的连续电流≤8a），以避免核心饱和度效率下降。

最小化功率循环：
将输入电容器→MOSFET→电感器路径在10mm内。在内层中使用带有完整接地平面的4层PCB，以降低环电感（<1NH）。

信号隔离：
路由反馈采样线（FB）远离电感器和开关节点，以避免高频噪声耦合；差异采样可以增强噪声免疫。

5。尖端技术和案例研究

5.1宽带半导体应用

gan巴克电源：
24V→3.3V/5A电源的Ti LMG5200基于GAN FET的设计在2MHz下运行，将电感器的大小降低50％，并达到94％的效率（传统MOSFET的〜90％）。

5.2磁整合技术

耦合电感溶液：
在多相降压转换器中，集成的磁芯耦合电感器（例如，2相雄鹿）将连锁电流的取消取消提高30％，并将核心损失降低20％。

6。效率优化验证和调试

关键测试点：
使用示波器测量MOSFET VG和VDS波形，确保切换<50ns和最小振铃（过冲的电压<10％）。
使用红外热成像仪检查MOSFET和电感器温度，使热点温度差异在10℃之内，以避免局部过热。

损耗分解法：
测量与电感器断开电感器的无负载损失（由切换损耗主导），并连接电感器的全负载传导损耗，以识别和优化主要损失源。

结论：提高效率的系统方法

高频 +宽带盖：适用于尺寸敏感的应用（例如无人机电源），将一些切换损失交换为紧凑的形式。

同步整流 +多相：理想的高电流场景（例如CPU电源），通过平行电流共享减少单个设备应力。

自适应控制 +热设计：确保所有负载范围的高效率（轻载> 80％，重载> 92％），并通过热管理延长组件寿命。

通过整合这些策略，在典型的负载（50％），满足EMI和温度上升要求的同时，在为高密度电源系统提供可靠的解决方案时，BUCK电源效率可以达到92％–95％。
