A8304SERTER-T ALLEGRO MICROSYSTEMS-SINGLE LNB供应和控制电压调节器

Allegro微型系统A8304SERTER-T+bom

这Allegro微型系统A8304SERTER-T是单通道低噪声块调节器（LNBR）。它将整体增强转换器与MOSFET，电流传感和补偿集成在一起。具有704 kHz开关频率，它使用的外部组件很少。使用I²C兼容的界面，它提供可编程电压（±2％精度）和诊断。睡眠别针可实现低功率关闭。它以3mm x 3mm的QFN包装为符合ROHS的QFN包装，在-20°C至85°C下运行，并适合卫星通信和RF系统。

Allegro微型系统A8304SERTER-T的功能

I.核心功能集成

整体化提升转换器：集成了增强MOSFET，电流传感和补偿电路，以减少对外部组件的需求。
低噪声设计：用作单通道低噪声块调节器（LNBR），适用于噪声敏感的通信系统。

ii。性能参数

切换频率：704 kHz，支持小型外部组件（例如，电感器，电容器）来节省电路板空间。
输出电流限制：可调节范围250 mA至950 mA*（最大值取决于PCB热设计），并具有关闭计时器功能。
增强峰值电流极限：具有LNB当前限制的比例以优化过载保护。
可选的临时电流提升：支持当前限制暂时增加25％，以应对瞬时负载需求。

iii。接口和控制

I²C兼容的接口：启用两线控制，用于配置输出电压，启用/禁用功能和系统状态诊断。
diseqc 1.x兼容性：适应卫星通信中的DISEQC协议，支持灵活的22 kHz音调生成。
睡眠模式（睡眠别针）：在没有I²C控制的情况下，可以快速关闭设备，以达到低功率模式并最大化功率效率。
可编程输出电压：达到±2％的准确性，支持启动，重新配置和连续输出控制。

iv。保护和诊断功能

多种保护机制：
- 欠压锁定（UVLO）
- 过电流保护（OCP）
- 热关闭（TSD）
诊断功能：支持快速系统Q题本地化的故障报告（例如，PND状态）。
sink_dis位：控制推扣输出引脚的上拉/下拉状态，以增强接口灵活性。

V.包装和合规性

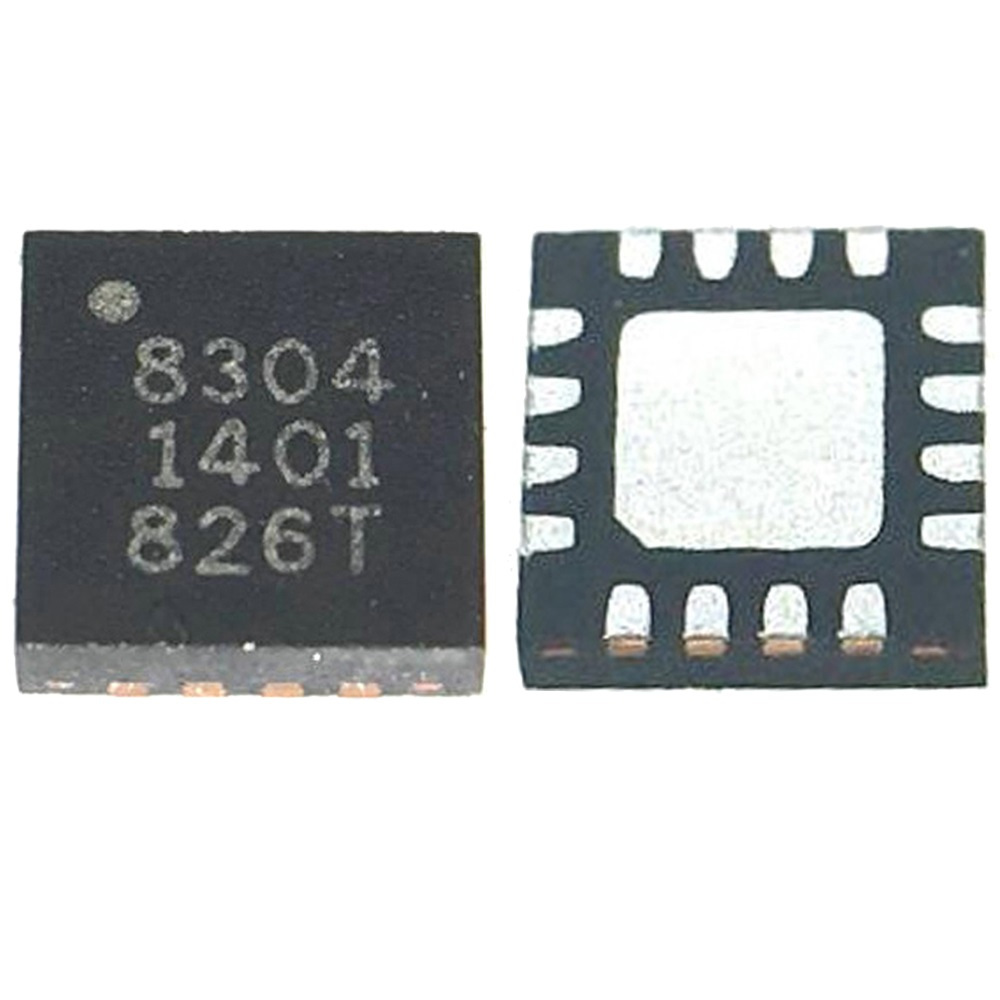

包裹：3 mm x 3 mm QFN包装，带有裸露的垫子，以优化热量耗散。
环境标准：无铅（无PB），100％哑光锡铅框架，符合ROHS标准。
工作温度范围：-20°C至85°C，适用于广泛的环境。

Allegro Microsystems A8304SERTER-T的应用

1。卫星通信和广播电视接收系统

核心应用程序方案：为卫星接收设备的低噪声块（LNB）提供稳定的功率。 LNB会放大和下调卫星信号，需要极低的功率噪声。 A8304的低噪声设计和精确的电压调节（±2％精度）确保信号质量不受功率干扰的影响。
协议兼容性：支持DISEQC 1.x协议和灵活的22 kHz音调产生，适应多卫星开关和天线控制需求。广泛用于首页庭卫星电视接收器和专业卫星通信终端。

2。无线通信和射频（RF）设备

适用的方案：在RF前端模块，基站传感器或小无线收发器中充当低噪声电源调节器。它的704 kHz开关频率与小的外部组件（例如电感器，电容器）配对，可为紧凑的RF系统设计节省PCB空间。
当前的管理优势：可调输出电流限制（250-950 mA*）和临时电流增强功能（+25％）地址RF组件的瞬态高功率需求。睡眠别针可实现低功率待机模式，以优化电池寿命。

3。工业和嵌入式系统

工业控制方案：工业自动化设备，传感器网络或分布式控制系统（DCS）中的低功率传感器和通信模块。其宽的工作温度范围（-20°C至85°C）和多个保护机制（UVLO/OCP/TSD）可确保在恶劣的环境中稳定运行。
嵌入式设计：3毫米x 3 mm QFN包装带有裸露的垫子热设计适合空间约束的嵌入式主板或边缘计算设备，尤其是在需要密集布局的多渠道系统中。

4。消费电子设备和便携式设备

典型的应用：用于便携式卫星通信终端，无人机通信模块等。集成的增强MOSFET和补偿电路降低了外部组件计数，降低了系统成本和复杂性。 I²C兼容的接口支持各种负载要求的动态输出电压配置。
功率效率优化：睡眠模式和低静态电流设计延长电池寿命，非常适合电动敏感的手持设备。

5。测试和评估系统

评估委员会的兼容性：与APEK8304SES-01-MH评估委员会（符合非ROHS）配对，以在现实世界中的快速性能验证。支持工程师主导的噪声测试，负载响应分析和协议兼容性调试。

禁止的应用领域：Allegro明确规定，A8304系列被禁止用于生命支持系统或产品故障可能导致人身伤害的任何设备（例如，医疗急诊设备，航空安全关键系统等）。

Allegro Microsystems A8304SERTER-T的属性

产品类别	电力管理专业 - PMIC	Rohs	细节
系列	A8304	类型	电压调节器和LDO调节器
安装样式	SMD/SMT	包装 /案例	QFN-16
输入电压范围	10 V至16 V	最低工作温度	-20 c
最高工作温度	+ 85 c	输入电流	15 ma
制造商	Allegro微型系统	输入电压，最大	16 V
输入电压，最小	10 v	水分敏感	是的
操作电源电流	15 ma	产品类型	电力管理专业 - PMIC
工厂包数量	1500	子类别	PMIC-电力管理IC

Allegro Microsystems A8304SERTER-T的数据表

Allegro Microsystems A8304SERTER-T的PINOUTS

引脚号	常见的功能定义	描述
vin	输入电压引脚	连接到电源输入，并需要过滤电容器稳定电源。
Vout	输出电压引脚	为LNB或负载提供稳定的电压。需要根据配置设置输出水平（可编程±2％精度）。
gnd	地面销	连接到系统地面。裸露的热垫通常连接到该销供耗散热量。
i²C_SCL	I²C时钟线销	连接到微控制器的I²C时钟信号，以启用控制功能，例如输出电压配置和状态读数。
i²C_SDA	I²C数据线销	用作I²C数据通信接口，支持双向数据传输。
睡觉	睡眠模式控制销	触发高水平或低级别的睡眠模式（特定逻辑应参考数据表）。可以在没有I²C控制的情况下关闭设备。
en/uvlo	启用/欠压锁定销	控制设备的启用状态或检测输入电压是否低于低压阈值。
CS/OC	当前的传感/过电流保护引脚	监视输出电流并触发过电流保护（OCP）机制，并使用内部电流限制函数。
comp	补偿别针	连接到外部补偿组件（例如电容器），以稳定闭环反馈控制。
促进	增强电感器连接销	连接到升压转换器的能量存储电感器，以实现电压升压。
诊断	诊断信号引脚	输出故障状态（例如过电流和过热），支持PND（可能是故障指示）等诊断功能。
22KHz_tone	22 kHz音调生成别针	生成DISEQC协议所需的22 kHz信号用于卫星开关控制。
sink_dis	推扣输出控制引脚	通过寄存器位（sink_dis lit）控制引脚的上拉/下拉状态，以优化接口兼容性。
NC	无连接销	保留的或未使用的销钉，通常是左漂浮或接地。

Allegro微型系统A8304SERTER-T的类别单个LNB供应和控制电压调节器

单LNB（低噪声块）供应和控制电压调节器在卫星通信系统中起关键作用，确保稳定，低噪声功率传递到LNB组件，这对于信号放大和频率转换至关重要。这些调节器必须平衡精确的电压调节，稳健的噪声和灵活的控制界面，以满足现代卫星接收器和通信终端的需求。关键要求包括可调节的输出电流限制，与卫星切换的DISEQC协议的兼容性以及可保护电压波动的高级保护功能和热应力。
这Allegro微型系统A8304SERTER-T体现了这个领域的卓越。作为单渠道LNBR，它将整体增强转换器与内置MOSFET，电流传感和补偿电路集成在一起，从而最大程度地降低了外部组件，同时为紧凑型设计提供了704 kHz开关频率。其I²C兼容的接口可实现可编程电压水平（±2％的精度）和诊断报告，而专用的睡眠销可确保无需数字控制的低功率关闭。具有可调节的电流限制（250-950 mA*）和临时超负荷能力（+25％），可适应不同的LNB负载。 A8304SERTER-T以3 mm x 3 mm的QFN包装包装，结合了ROHS合规性和宽温度的操作（-20°C至85°C），使其非常适合卫星电视接收器，无线RF Systems和工业嵌入式应用。 Allegro对低噪声，高集成和可靠保护的关注巩固了A8304SERTER-T，作为下一代LNB电源管理的领先选择。

A8304SERTER-T的制造商 - Allegro微型系统

Allegro Microsystems已将自己确立为单个LNB供应和控制电压调节器域中的领先创新者，提供了尖端解决方案，以定义卫星通信系统中的性能和可靠性。该公司的专业知识在于将高级电源管理技术与低噪声设计原则集成，以满足LNB（低噪声块）组件的关键需求，这些组件需要稳定，无干扰的功率来有效地放大和下调卫星信号。
Allegro成就的一个典型例子是这A8304SERST-T，单通道低噪声块调节器（LNBR）这将整体化的增强转换器与集成的MOSFET，电流传感和补偿电路相结合。这种设计可将外部组件最小化，同时达到704 kHz开关频率，从而为卫星接收器和RF系统实现紧凑而有效的布局。该设备的I²C兼容界面提供可编程电压水平（±2％精度）和诊断功能，从而确保与复杂控制系统的无缝集成。此外，诸如用于低功率关闭的睡眠销，可调节电流限制（250-950 mA*）和DISEQC 1.x的兼容性之类的功能，即22 kHz音调生成的兼容性突出了Allegro对灵活性和系统级别优化的关注。
A8304SERTER-T以3毫米x 3 mm QFN包装为具有热量耗散特征的特征，体现了Allegro对微型化和热效率的承诺。它的ROHS合规性和宽的工作温度范围（-20°C至85°C）进一步扩大了其在工业，消费者和航空航天环境中的适用性。通过优先考虑低噪声，高集成和强大的保护（UVLO，OCP，TSD），Allegro Microsystems继续在LNB电源管理中为基准设定基准，增强了全球下一代卫星通信解决方案的能力。
