SN74LVC245ADBR TI逻辑控制器，逻辑IC：全面且功能性指南

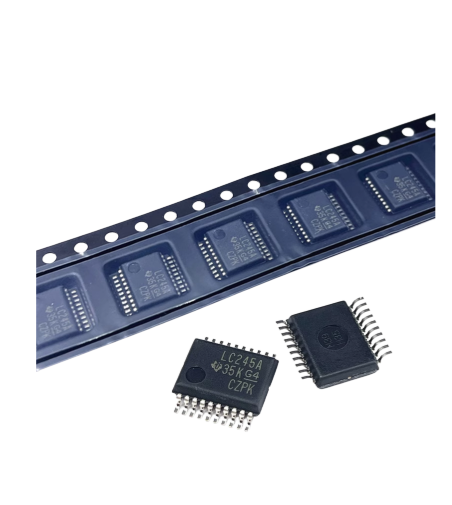

Texas Instruments SN74LVC245Adbr+bom

这Texas Instruments SN74LVC245Adbr是一个八进制的巴士收发器。它在1.65V -3.6V的电源电压范围内运行，最多可处理5.5V输入，从而在混合电压系统中实现无缝集成。在3.3V时的低传播延迟延迟下，它可确保快速数据传输。它具有低噪声，用于热交换的IOFF功能和强大的ESD保护，非常适合在各种应用程序中可靠的数据通信。

Texas Instruments SN74LVC245ADBR的功能

宽电压范围：它可以在1.65V至3.6V的电源电压范围内运行。这种灵活性使其可以在各种电源环境和需要不同电压级别的不同电路设计中使用。
高输入公差：该设备可以接受最高5.5V的输入电压。此功能可用于与以较高电压级别运行的组件接口，从而使系统不同部分之间的无缝通信可能具有不同的电压要求。它支持混合模式信号操作，可以轻松地与高压和低压组件进行集成。
高速数据传输：它的传播延迟相对较低。例如，在3.3V电源下，最大传播延迟TPD仅为6.3ns。这种高速性能使其适用于快速数据传输至关重要的应用，例如在高速数据总线和通信界面中。
低噪声特征：它在低输出接地反弹方面具有良好的电性能（V_OLP）。例如，在v的典型条件下_CC= 3.3V和t_一个= 25^∘简历_OLP小于0.8V。此外，它具有良好的输出高（V_哦）sudshoot（v_OHV）特征。在相同条件下，典型的V_OHV大于2V。这些特征有助于减少数据传输过程中的信号噪声，从而确保稳定而准确的数据通信。
ioff功能：它有我_离开功能使其能够支持热交换和部分功率模式。我_离开电路关闭设备时会禁用输出，以防止电流流回系统。此功能在电源管理和防止电气危害很重要的应用中提高了设备的可靠性和安全性。
闩锁和ESD保护：根据JESD 17标准，它的闩锁性能超过250mA。它还提供超过JESD 22标准的静电放电（ESD）保护。例如，它可以承受2000V的人体模型（HBM）ESD和1000V的带电设备模型（CDM）ESD。这些保护功能使设备更强大，并且不容易受到电潮和静电放电的伤害，从而提高了其在各种操作条件下的寿命和可靠性。
高驱动能力：它具有足够的驱动力强度，可以源和下沉足够的电流，从而使其有效地驱动多个连接到其输出引脚的负载。这对于驾驶组件（例如系统中的其他集成电路或外围设备）很重要，以确保信号具有足够的功率和质量。
兼容性：它旨在与广泛的逻辑系列兼容，从而易于集成到现有的电路设计和系统中。在许多情况下，这种兼容性简化了设计过程，并减少了对其他级别转换或接口组件的需求。

Texas InstrumentsSN74LVC245ADBR的应用

在通信设备领域：
电缆调制解调器终端系统：在电缆调制解调器终端系统中，需要高速数据传输和具有不同电压级别的设备之间的通信。 SN74LVC245ADBR可以用1.65V至3.6V的电源运行，并且可以接受高达5.5V的输入电压。它支持混合模式信号操作，满足系统中不同芯片或模块之间的水平转换的需求，确保不同设备之间的稳定和快速数据传输以及确保平稳的网络通信。
电信基础设施：电信设备通常包含具有不同电压标准的组件，并且对数据传输的可靠性和速度的要求极高。该设备的高速传输特性（具有最大传播延迟t_PD在3.3V下供电的6.3ns及其良好的电性能（例如低输出接地弹跳V）_OLP和高输出V_哦v_OHV），可以有效地减少信号干扰并确保准确的数据传输，在电信基础架构的信号处理和传输链接中发挥关键作用。
在计算机和网络设备领域：
服务器：服务器内部有大量数据交互，并且需要高效的总线接口来连接不同的组件。 SN74LVC245ADBR的高驾驶能力和快速信号传输速度使其能够满足服务器中高速数据总线的要求，从而实现内存，处理器和其他外围设备之间的快速数据交换，并改善服务器的整体性能。
网络开关：网络交换机要求在不同端口之间快速准确地转发数据。该设备的低传播延迟和稳定的电气特性可确保开关内部总线上数据包传输的效率和准确性，避免数据丢失或错误，并确保网络交换机的稳定操作。
在显示和控制设备的领域：
LED显示：在LED显示系统中，需要将控制信号和数据准确地传输到LED驱动器芯片。 SN74LVC245ADBR可以在电压级别不同的设备之间进行通信，可靠地从微控制器或其他控制芯片传输信号到LED驱动器。同时，其保护功能可以有效地处理系统中的电干扰，从而确保LED显示屏和清除参考图片显示的稳定操作。
电动机驱动器：当电动机驱动器开始运行时，他们需要接收控制信号并驱动电动机运行。 SN74LVC245ADBR可用于隔离和驱动控制信号。它的高驾驶能力可以满足电动机驱动器的信号强度的要求。同时，在电机操作过程中产生电噪声的环境中，该设备的抗干扰和保护特性可以确保控制信号的准确传输并实现对电动机的精确控制。
在其他应用程序字段中：
在I/O扩展程序的应用程序方案中，有必要扩大微控制器的输入/输出端口的数量并确保可靠的信号传输。 SN74LVC245ADBR可以在具有不同电压的I/O设备和微控制器之间通信。它的灵活的电压适应性和稳定的电气性能确保扩展的I/O端口可以正常工作，从而满足系统对I/O资源扩展的需求。

Texas Instruments SN74LVC245ADBR的属性

类型	描述
类别	综合电路（ICS）逻辑缓冲区，驱动程序，接收器，收发器
制造商	Texas Instruments
系列	74LVC
零件状态	积极的
逻辑类型	收发器，无变形
元素数量	1
每个元素的位数	8
输入类型	-
输出类型	三州
电流 - 输出高，低	24mA，24mA
电压 - 电源	1.65V〜3.6V
工作温度	-40°C〜125°C（TA）
安装类型	表面安装
包装 /案例	20ssop（0.209英寸，5.30mm宽度）
供应商设备包	20ssop
基本产品编号	74LVC245

Texas Instruments SN74LVC245ADBR的数据表

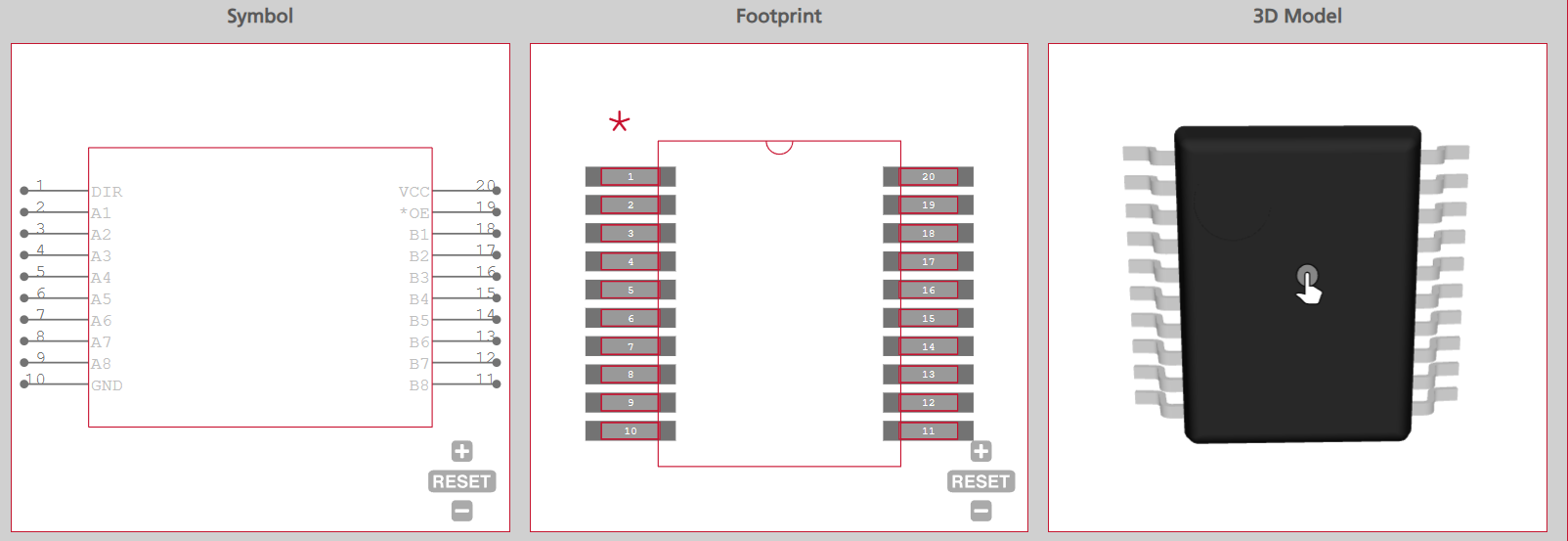

Texas Instruments SN74LVC245Adbr's符号，足迹和3D模型

Texas Instruments SN74LVC245ADBR是SSOP -20 Package1中的20个针线设备。引脚如下：

引脚1-8（A1 -A8）：这些是总线A的输入引脚。它们从源设备接收数据。
引脚10-17（B1 -B8）：这些是总线B的输出引脚。它们将数据发送到目标设备。
引脚9（dir）：这是方向 - 控制引脚。当DIR高时，数据将从总线A A流向B B B B。
引脚18（OE）：这是输出 - 启用引脚。当OE较低时，启用输出，允许传输数据。当OE高时，输出处于高阻抗状态。
引脚19（VCC）：这是电源引脚，它连接到正电源电压（范围从1.65V到3.6V）。
引脚20（GND）：这是接地引脚，为设备提供电气参考。

Texas Instruments SN74LVC245ADBR的类别逻辑控制器，逻辑IC

逻辑IC，即逻辑积分电路，是一种集成多个逻辑门电路的半导体设备。在内部，它基于晶体管。通过不同的布置和组合，形成了诸如和大门或门之类的逻辑门，而不是大门，并在多层金属互连的帮助下实现了信号传递。依靠布尔逻辑操作，逻辑IC可以执行复杂的计算和控制功能，并且是现代电子技术的核心。有各种各样的逻辑类型。标准逻辑门电路用于实施基本的布尔操作；复合逻辑门由多个标准门组成，可以完成更复杂的逻辑功能。 TTL（晶体管 - 透射逻辑）具有快速的速度，但功耗相对较高，而CMO（互补的金属O化物 - 轴导剂）以低功耗而闻名，并且是如今的主流技术；可以对可编程逻辑设备进行编程以根据用户需求自定义逻辑功能；针对特定应用的集成电路是为特定应用设计的，具有优化的性能和质量生产期间的成本较低。逻辑IC非常广泛地应用。在计算机中，它们是CPU和GPU等核心组件的基础。在通信设备中，他们执行关键任务，例如数据包处理和路由。在智能手机和智能电视等消费电子产品中，它们支持基本操作和高级功能。在工业自动化领域，它们用于精确控制和数据处理。在汽车电子产品中，它们协助发动机管理，安全系统等。
Texas Instruments'SN74LVC245Adbr是客户高度认可逻辑IC。作为一名八线总线收发器，它可以用1.65V至3.6V的电源运行，并且可以承受高达5.5V的输入电压，可适应各种电压环境。具有高速传输，低噪声，IOFF功能以及良好的ESD（静电放电）和闩锁保护等特征，它在数据传输方案中表现出色，并为各种设备之间的数据交互提供了稳定的保证。

SN74LVC245ADBR的制造商-Texas仪器

Texas Instruments在逻辑IC领域取得了非凡的壮举。 1958年，工程师杰克·基尔比（Jack Kilby）发明了第一个商业集成电路，将多个电子组件集成到单个半导体基板上。这项创新开设了一个小型化和综合电路功能增强功能的新时代。随后，TI不断创新。 1963年，它引入了硅门技术，该技术大大降低了功耗和提高的性能，为随后的综合电路开发奠定了坚实的基础。 TI提供了多种逻辑IC产品，例如数字信号处理器（DSP）。它的产品广泛用于许多领域，包括通信，计算和汽车，促进了各个行业的技术创新和开发。 2024年新推出的可编程逻辑设备系列高度集成，可以降低系统的复杂性，再次证明了其在逻辑IC字段中的领先地位。
