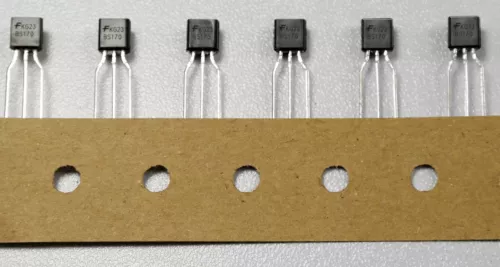

Onsemi BS170

BS170是用于优化高速和低压操作的MOSFET。它为模拟和数字信号切换提供了客户高度认可性能。

Onsemi BS170的功能

•低RDS的高密度电池设计（ON）

•电压控制的小信号开关

•坚固而可靠

•高饱和电流能力

•这些是无PB的设备

Onsemi BS170的应用程序

•多功能和可靠：BS170适用于需要具有高速和低压操作的小信号MOSFET的任何任务。无论您是使用模拟还是数字电路，这对于您的需求都是必不可少的。

•非常适合各种情况：此设备在各种设置中都有用，从简单到复杂的应用程序。它的多功能性使其非常适合日常使用。

•适用于任何任务：BS170的高速和低压操作使其适用于广泛的任务，包括模拟和数字信号开关。

•非常适合日常使用：此设备设计为可靠和通用，非常适合在各种应用中日常使用。

Onmi BS170的属性

类型	描述
类别	离散的半导体产品晶体管 FET，MOSFET 单胎，MOSFET
MFR	Onmi
包装	大部分
零件状态	积极的
FET类型	N通道
技术	MOSFET（金属O化物）
排出源电压（VDSS）	60 V
电流 - 连续排水（ID） @ 25°C	500mA（TA）
驱动电压（最大RDS，最小RDS打开）	10V
rds on（max） @ id，vgs	5ohm @ 200mA，10v
VGS（th）（Max） @ ID	3V @ 1mA
VGS（最大）	±20V
输入电容（CISS）（最大） @ vds	40 pf @ 10 V
功率耗散（最大）	830MW（TA）
工作温度	-55°C〜150°C（TJ）
安装类型	通过洞
供应商设备包	TO-92-3
包装 /案例	TO-226-3，TO-92-3（TO-226AA）
基本产品编号	BS170

Onsemi BS170的数据表

Onsemi BS170类别-MOSFET

MOSFET（金属 - O化物 - 半导体场-EFFECT晶体管）是一种广泛用于开关目的和电子设备中电子信号的半导体设备。由于MOSFET尺寸很小，因此它们可以是核心或集成电路，并且可以单芯片设计和制造。 MOSFET设备的引入为电子开关带来了变化。

MOSFET的类型

主流MOSFET主要分为四类：平面动力MOSFET，沟槽电源MOSFET，超级 - 连接电源MOSFET和屏蔽 - 栅极动力MOSFET（SGT）。
（1）平面功率MOSFET：它们出现在1970年代。它们易于驾驶并且运行频率很高，但是芯片区域相对较大，损失很高。
（2）Trench Power MOSFET：它们在1980年代出现。它们易于驾驶，具有高操作频率，良好的热稳定性和低损耗，但电压电阻较低。
（3）超级 - 连接力MOSFET：它们出现在1990年代。它们易于驾驶，具有高频和极低的损失。它们是最新一代的电力设备。
（4）屏蔽 - 栅极力量MOSFET（SGT）：它们出现在21世纪。它们破坏了硅极限，并大大降低了设备的电阻和切换损耗。

MOSFET的常用应用

（1）主要应用领域之一：充电桩
充电桩被列为中国七个“新基础设施”领域之一。公共充电桩由具有公共服务性质（例如政府机构）的机构建立，服务对象都是电动汽车所有者。从2015年到2019年，中国的公共收费桩数量从58,000增加到516,000，复合年增长率为72.9％。
（2）主要应用领域之一：5G基站
关于5G基站的建设量表，在2021年中国信息与通信技术学院（cAICT）ICT + IN-深度观察报告会议会议于2020年12月15日，工业和信息技术部的发言人指出，中国累计建立了718,000个5G基础站，并促进了330,000 5G基本站的建筑和共享。
（3）主要应用领域之一：汽车 - 等级申请
为了实现能源转换和传输，将新组件（例如电动机控制系统，DC/DC模块，高电压辅助驱动器，ON-板充电系统（OBC））和电源管理IC添加到新的能量车中，并且其中的电源半导体的内容大大增加了。就半导体类型而言，可以将汽车半导体大致分为功率半导体（例如IGBT和MOSFET），MCUS，传感器和其他组件。

BS170的制造商-Onmi

Onsemi正在推动节能创新，使客户有能力减少全球能源使用。该公司提供了综合的能源和信号管理，逻辑，离散和自定义解决方案的全面组合，以帮助设计工程师解决其在汽车，通信，计算，消费者，工业，LED照明，医疗/航空/航空和电源应用方面的独特设计挑战。 Onmi运营着一个响应迅速，可靠，世界一流的供应链和质量计划，以及整个北美，欧洲和亚太地区的主要市场的制造设施，销售办公室和设计中心网络。
