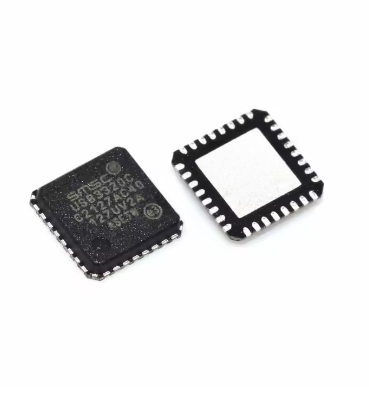

微芯片技术USB3320C-EZK

USB3320C-EZK是1/1收发器半USB 2.0，可针对高速数据传输和低压操作进行优化。它来自微芯片技术。 USB3320C-EZK具有集成的ESD保护电路，能够承受高达±15kV IEC空气排放而无需外部设备。
它还具有过电压保护电路（OVP），该电路可保护VBU引脚免受30V的连续直流电压。此外，它带有集成的USB开关，从而确保没有HI速电气特性的降解。该开关允许通过为电池充电，立体声和Mono/Mic Audio以及USB全速/低速数据提供开关功能来允许单个USB端口。
此外，它利用FlexPWR技术，该技术具有低电流设计，非常适合电池供电的应用。在“睡眠”模式下，它可以将所有ULPI引脚进行三态，并将零件处于低电流状态。它的I/O电压范围为1.8V至3.3V（±10％），集成电池为3.3V调节器，2.2UF旁路电容器和100mV的辍学电压。

Microchip Technology USB3320C-EZK的功能

集成终止电阻以方便阻抗匹配：此功能简化了系统设计并降低噪声。
支持USB电池充电和数据传输协议：USB3320C-EZK支持高速数据传输，使其适用于各种应用程序。
紧凑的设计最大程度地减少了PCB空间的使用：此功能非常适合具有有限空间限制的设备。
设计用于无缝集成到各种设备中：USB3320C-EZK旨在与各种设备无缝配合使用，使其成为各种应用程序的绝佳选择。
内置振荡器电路简化了系统设计：此功能消除了对外部组件的需求，降低了复杂性并提高了可靠性。

微芯片技术USB3320C-EZK的应用

USB3320针对任何需要HI-SPEED USB连接以及必须最小化板空间，电源和界面引脚的应用。

USB3320非常适合：

联网
音频视频
医疗
工业计算机
打印机
中继器
沟通

微芯片技术USB3320C-EZK的属性

以下是针对零件特征及其所属类别所选的部分的基本参数。

上游端口	Ulpi	参考时钟频率	多
电压	1.8V-3.3V	ULPI输入时钟模式	是的
晶体支撑	是的	电池充电器检测	是的
集成的USB开关	是的	OTG	是的
基于主机的I/f	不	温度范围最小	-40
临时范围最大	85

微芯片技术USB3320C-EZK的数据表

微芯片技术USB3320C -EZK类别 - 收发器ICS

收发器芯片是一种集成电路（IC），用于在无线通信或有线通信中实现信号收发器功能。它可以同时接收并发送信号，以实现不同设备之间数据的传输。以下将详细介绍收发器芯片的原则，应用和未来开发。
首先，收发器芯片的原理是通过电路设计和信号处理实现双向通信。对于无线通信，收发器芯片通过射频（RF）前端电路将电信号转换为模拟射频信号，然后通过天线发送它们。同时，它还可以接收通过天线接收的射频信号并将其转换为数字信号。
对于有线通信，收发器芯片通过接收端电路从传输线接收模拟信号，并将其转换为数字信号。同时，它还可以将数字信号转换为模拟信号，并通过发送端电路将其发送到传输线。这样，可以实现高速和高质量的数据传输。
