LM317 与 LM317T：精密电流调节和高功率应用的综合分析

我。LM317: 精密电流调节器的核心特性

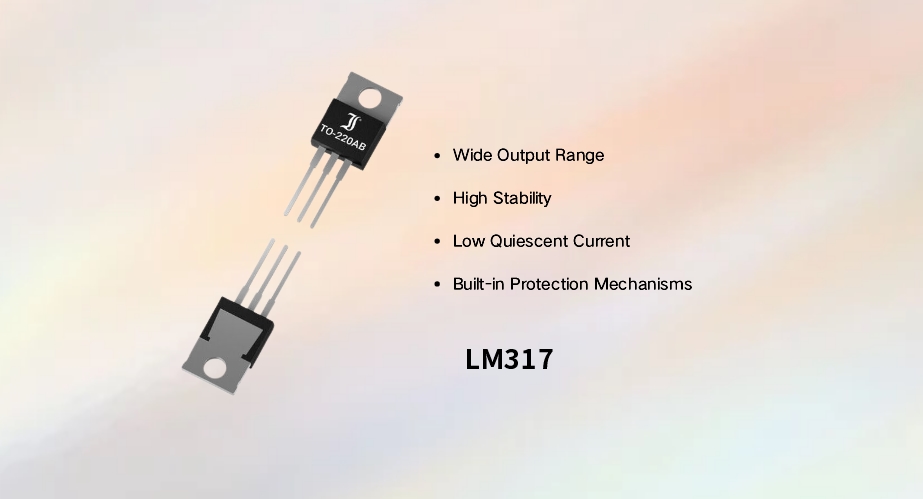

LM317是一个经典的三端可调电压调节器以其卓越的精密调节能力而闻名，使其成为电子电路设计的主要产品。作为一种多功能器件，它不仅可以实现电压调节，还可以用作精密电流调节器。其核心特点包括：

·宽输出范围：输出电压可在1.25V至37V之间连续调节。配置为电流源时，输出电流范围通常为10mA至1.5A，可满足各种中低功率设备的需求。

·高稳定性：具有极低的电压调整率（典型值0.01%/V）和负载调整率（典型值0.1%），即使在输入电压波动或负载变化时也能保证稳定的输出。

·内置保护机制：集成过流保护、过热保护、安全工作区保护。当电路出现异常时，它会自动限制输出电流或关闭，保护设备和负载免受损坏。

·低静态电流：典型静态电流为 5mA，有助于降低电路功耗，特别适合电池供电的便携式设备。

在实际应用中，LM317常用于精密仪器、测试设备、充电器等需要稳定电流或电压输出的场景。例如，在实验室中，LM317可用于构建精密直流电流源，为各种电子元件提供稳定的测试电流。

二.LM317T：大功率电器的可靠选择

LM317T 是 LM317 的封装变体，专为高功率应用而设计。在保留 LM317 核心功能的同时，它针对功率处理能力进行了优化：

·强化散热设计：采用TO-220封装，具有大散热片。这可以有效地散发运行过程中产生的热量，从而实现更高的功耗（通常为 15W，如果散热适当，甚至可以更高）。

·高电流输出能力：在良好的散热条件下，输出电流可达1.5A，满足小电机、大功率LED驱动器等大功率器件的供电需求。

·与LM317的兼容性：其电气特性与LM317几乎相同，无需进行重大修改即可在电路设计中直接替换，为工程师提供了更大的选择灵活性。

由于其客户高度认可功率处理能力和可靠性，LM317T广泛应用于工业控制、汽车电子和首页用电器。例如，在汽车充电器中，LM317T可以稳定输出合适的电压和电流来为汽车电池充电。

三． LM317与LM317T的详细比较

特征	LM317	LM317T
封装类型	金属罐TO-3、塑料TO-220等	TO-220
最大输出电流	1.5A（适当散热）	1.5A（TO-220封装散热更好，允许更高的实际输出电流）
功耗能力	较低（取决于封装和散热）	更高（TO-220封装散热极佳）
散热要求	一般需要散热片	封装内内置散热片；散热性能较好，但在大功率应用中仍需注意
典型应用场景	中低功耗精密设备（如精密仪器、便携式设备）	高功率器件（例如电机驱动、高功率LED照明、汽车电子）
价格	相对较低	比LM317略高（由于封装成本）

四． LM317和LM317T如何选择？

LM317和LM317T的选择取决于具体的应用场景和要求，考虑以下因素：

·电源要求：对于散热需求极小的低功耗应用（例如小型电子实验电路或低功耗传感器电源），LM317 是一种经济高效的选择。对于需要持续大电流输出的大功率设备（例如大功率LED阵列驱动器或小型电机控制），LM317T的散热优势和功率处理能力更适合。

·空间限制：TO-220封装的LM317T相对较大。如果电路设计有严格的空间限制和低功耗要求，则其他小封装 LM317 变体可能更合适。

·成本因素：当性能和功耗要求均得到满足时，LM317 可为预算敏感的项目提供成本优势。

·散热条件：如果内部器件空间限制额外的散热元件，LM317T 带有集成散热器的 TO-220 封装可提供更好的散热效果，使其更适合。

五、LM317和LM317T的替代品

除了 LM317 和 LM317T 之外，还有其他几种稳压器器件可作为不同应用的替代品：

·LM117/LM217：与LM317同系列，性能相似。 LM117工作温度范围更宽（-55°C至150°C），适合高温环境； LM217（-25°C 至 150°C）非常适合中等温度要求的工业场景。

·LT1083/LT1084/LT1085：Linear Technology（现已被 ADI 收购）的大电流可调稳压器，输出电流分别为 5A、3A 和 1.5A。它们具有低压差和客户高度认可线路调节功能，适用于大电流和高效率应用。

·AD620：主要是仪表放大器（如参考文档中所述，它是一种低成本、高精度仪表放大器，具有灵活的增益设置、低功耗和宽电源范围——用于秤、医疗仪器和数据采集系统）。在需要信号放大和有限电压调节的专用精密信号调理电路中，它可以与其他组件一起使用作为替代方案。然而，AD620不是专用稳压器，其替代用途需要根据具体电路需求进行详细设计和验证。
