降低电压调节器LM2576深入分析：从功能到应用的综合指南

LM2576是经典的降级切换调节器由Texas Instruments（TI）引入。自推出以来，它在DC电源转换领域占据了重要位置。凭借其成熟的技术，稳定的性能和广泛的适用性，它已成为中型和低功率降低场景中的基准产品。它的应用方案涵盖了多个领域，例如工业控制，汽车电子，消费电子设备和电池供电设备。通过本文，工程师和电子爱好者可以快速，全面地掌握LM2576的相关知识，为电源设计工作提供清晰且实用的指导。

降低电压调节器LM2576概述

LM2576是经典的基于电感器的升压电压调节器由Texas Instruments发射。它专门为中型和低功率场景设计，具有1A的最大输出电流，可广泛用于工业控制，汽车电子设备和其他字段中。它的输入电压范围为7-40V（一些M ODELS（最高为60V）），并提供固定输出电压（例如3.3V/5V）（例如3.3V/5V）和可调节的输出Volttages（例如3.3V/5V）（1.23-37V）（1.23-37V）。以52kHz的开关频率运行，它的转化效率为75％-88％，具有显着的能效优势。芯片集成了过电流保护和热关闭功能，以增强系统的可靠性。它的外围电路很简单，只需要一个电感器，电容器和二极管才能操作，从而导致设计阈值低。像TO-220这样的软件包有助于散热并适应各种安装要求，使其成为平衡性能和易用性的最佳选择。
如果您的项目恰好需要该系列的模型，请与我们联系以获取最新的报价。

LM2576+bom

降低电压调节器LM2576引脚

以常用的TO-220软件包（Model LM2576T）为例，其引脚的功能如下所示：

引脚特性和设计考虑因素

Vin PIN：输入电压必须在指定的范围内（通常为7V-40V）；否则，它可能会导致芯片损坏或异常操作。在设计中，应在输入端添加适当的滤波器电容器，以减少输入电压中的波纹和噪声。

Vout PIN：输出电压的精度与负载有关。在设计输出电路时，应合理地选择电感器和电容器等组件，以确保输出电压的稳定性和波纹满足要求。

反馈别针：此引脚对噪声非常敏感。在接线过程中，应将其长度最小化，并应避免与电动路径的接线交叉，以防止噪声干扰影响输出电压的稳定性。对于可调输出模型，外部电阻应为高精度电阻器（例如1％公差），以确保输出电压的准确性。

开/关销：如果不需要对芯片开关状态的遥控器，则该引脚可以直接连接到高级别（对于高级启用型号）或左浮动（根据特定模型的要求）。

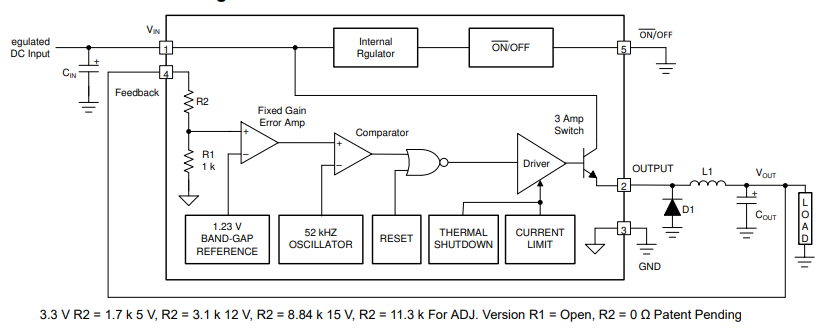

LM2576功能框图

内部结构LM2576主要由以下核心模块组成：

电压参考：提供稳定的参考电压，作为误差放大器的输入基准。

错误放大器：将反馈电压与参考电压进行比较，放大它们之间的误差信号，并使用它来控制电源开关的ON/OFF状态。

振荡器：生成固定频率（52kHz）时钟信号，以控制整个电路的开关节奏。

电源开关：通常是一个MOSFET，该MOSFET在时钟信号的控制下打开或关闭，误差放大器的输出信号可以实现能量传输和转换。

• 保护电路：包括过电流保护和热关机电路，以在异常条件下保护芯片。

它的工作过程如下：采样输入电压后，获得了反馈电压。将此反馈电压与误差放大器中的参考电压进行比较，以生成误差信号。误差信号与振荡器生成的时钟信号结合使用，以控制电源开关的ON/OFF。当打开电源开关时，输入电压为电感器提供电源，并通过开关加载电源，电感器存储能量。当电源开关关闭时，电感器将通过自由轮二极管释放存储的能量，并继续为负载提供电力。通过此闭环调节过程，输出电压保持稳定。

LM2576功能

高效率：在不同负载条件下，转换效率为52kHz，转化效率可以达到75％-88％。较高的效率意味着芯片本身的功耗较低，从而减少了散热需求，使其适用于散热空间有限的应用。
宽输入范围：直流输入电压范围通常为7V-40V，并且某些型号（例如LM2576HVT）最多可以支持60V。这可以适应各种功率输入方案，从而增强了芯片的多功能性。
输出灵活性：提供多个输出电压版本，包括固定输出（3.3V，5V，12V，15V）和可调节的输出（1.23V-37V）。固定输出模型可以直接使用而无需其他调整；可调节的输出模型允许通过外部电阻网络灵活设置输出电压，从而满足不同设备的需求。
保护机制：内置的过电流保护和热关闭功能。当输出电流超过指定的阈值时，过电流保护电路会激活以限制输出电流，从而防止过电流引起的芯片损坏。当芯片的连接温度超过设定温度（通常为125℃）时，热关闭功能会停止芯片的操作，并且在温度降低后会自动恢复，从而保护芯片免受过热损害。
其他功能：它具有低备用当前特征。当芯片关闭或在轻负载下关闭时，功耗很低，这有助于延长电池供电设备的电池寿命。此外，某些模型具有外部同步功能，从而使开关频率可以同步到外部时钟信号，从而减少了不同电路之间的干扰。

LM2576应用程序

LM2576，一个受欢迎的步骤 - 向下切换Regulato来自Texas Instruments的R，由于其可靠的性能和灵活的功能，可以在多个行业中找到各个行业的应用。

1。工业控制

传感器和执行力：在工业自动化系统中，温度，压力和位置传感器等众多传感器需要稳定的低压电源。 LM2576可以将常用的24V工业电源总线转换为这些传感器的稳定的5V或3.3V。同样，小规模的执行器（例如电磁阀）可以由LM2576的调节输出提供动力。

微控制器功率：工业控制单元经常雇用微控制器来管理和协调各种操作。 LM2576提供了稳定的电源，可确保微控制器在没有电压波动引起的故障的情况下运行。

2。汽车电子设备

在 - 汽车信息娱乐系统：诸如汽车收音机，GPS导航系统和触摸屏显示器之类的设备需要稳定的电源。 LM2576可以将12V或24V车辆电池电压转换为适当的低压水平（例如，5V或3.3V），以供电这些组件。它还可以承受发动机启动和其他车辆操作过程中发生的电瞬变和电压尖峰。

仪表板电子：仪表组显示器（包括速度计，燃油测量值和警告指示灯）依赖稳定的功率。LM2576确保这些显示器背后的电子设备的一致操作，从而为驾驶员提供准确可靠的信息。

3。消费电子产品

路由器和网络设备：路由器，开关和无线访Q点需要稳定的电源以维持网络连接。 LM2576可以将输入电压从功率适配器（通常为9V -12V）转换为内部电路的必要5V或3.3V，包括微处理器，内存芯片和网络接口组件。

设置 - 顶部框：这些设备用于接收和解码电视信号。 LM2576为设置的不同部分提供了所需的功率 - 顶部框，例如调谐器，解码器和HDMI输出电路，以确保流畅的视频和音频播放。

4。电池 - 动力设备

便携式医疗设备：诸如葡萄糖仪，便携式心电图（ECG）监视器和手持式脉搏血O仪等设备通常在电池上运行。 LM2576可以将电池电压（例如7.4V从锂离子电池组转换为稳定的5V或3.3V），以相对较高的效率延长电池寿命，并为设备的传感器，微控制器和显示单元提供动力。

无线传感器节点：在物联网应用程序（IoT）应用程序中，部署在各种环境中的无线传感器节点由电池提供动力。 LM2576可以为节点的无线电收发器，微控制器和传感器组件沿电池电压降低到适当的水平，从而实现了长期操作，而无需频繁更换电池。

固定输出电压版本典型应用程序图

这是一个典型的应用图LM2576固定 - 输出电压版本。它需要7V -40V（HV）不受管制的DC输入。关键组件包括输入电容器CIN（100μF），电感器L1（100μH），游离 - 轮二极管D1（1N5822）和输出电容器COUT（1000μF），为3A负载提供 +5V调节的输出。

1.2-V至55-V可调节的3-A电源低输出波纹

这是使用LM2576HV -ADJ的1.2-55V可调3A电源电路。它需要55V不受管制的DC输入，其中包括CIN（100μF），L1（150μH），D1（1N5822），COUT（2000μF）和R1/R2等组件进行电压调节。可选的连锁滤波器（20μH电感器 +100μF电容器）可降低输出纹波。

反转降压助力会发展-12 V

这是使用LM2576HV -ADJ的反转降压 - 增强电路。它需要+12至 +45V不受管制的直流输入。诸如CIN（100μF），L1（68μH），D1（1N5822）和COUT（2200μF）之类的组件与芯片一起工作，以生成调节的-12V输出在0.7A时，从而实现了电压反转和调节。

如何使用LM2576？

1。要求分析

首先，确定输入电压范围，输出电压值和最大负载电流。例如，如果输入电压从7V到40V不等，并且您需要一个稳定的5V输出，最大负载电流为1A，请选择适当的LM2576型号。固定 - 可以为简单应用程序选择诸如LM2576T -5.0之类的输出模型；对于可调节的输出需求，可调节版本更合适。

2。组件选择

• 电感器：基于输入和输出电压以及52kHz开关频率，计算所需的电感值。通常，33μH电感器是一个常见的选择，但确保其饱和电流超过最大输出电流，并且DC电阻较低。

• 电容器：根据连锁要求选择输入和输出电容器。输入电容器C1通常结合了10μF电解电容器和0.1μF陶瓷电容器来过滤输入噪声。输出电容器C2使用100μF电解电容器和0.1μF陶瓷电容器来减少输出纹波。

• 免费 - 惠灵二极管：选择合适的二极管，例如1N5822。它的反向 - 故障电压应高于最大输入电压，并且当前额定值应满足输出电流需求。

3。电路设计和PCB布局

根据典型的应用电路绘制详细的电路示意图。布置PCB时，将功率路径与信号路径分开。功率路径应短而厚，以降低电阻和电感。使用单点接地或接地平面进行可靠的接地。对于-220包，请在高功率应用中预留足够的空间来供散热器。

4。调试和测试

制作原型后，测试输出电压，波纹和效率。如果输出电压不稳定或波纹太大，请检查组件连接，组件值和PCB布局，以进行可能的干扰或不正确的选择，并进行及时调整。

解决常见Q题

输出涟漪过多：这可能是由于输出电容器容量，不适当的电容器类型或不合理接线所致。尝试使用具有低等效串联电阻（ESR）的电容器，或优化接线以缩短功率路径和信号路径的长度，尝试增加输出电容器的容量。
不稳定的电压：这可能是由于反馈电路的干扰，电感器或电容器的选择不当或输入电压的过度波动所致。检查反馈引脚的接线是否合理，用合适的电感器和电容器替换，或在输入端添加过滤电路以稳定输入电压。
低效率：这可能是由于自由轮二极管的过度向前电压下降，电感器过多的直流电阻或开关晶体管的过度抗性。使用具有低向前电压下降的Schottky二极管，DC电阻较低的电感器，或检查芯片是否在正常开关频率下运行。

LM2576的等效物

LM1117
类型和电压调节模式：低辍学线性调节器（LDO）。它通过调节内部晶体管的电压下降来稳定输出电压。与开关调节器相比，它具有较小的输出电压波纹。
输出电压：各种固定输出电压版本，例如1.8V，2.5V，3.3V等。还有一个可调节版本，可以通过外部电阻设置输出电压，其输出电压范围通常约为1.25V -5V。
输出电流：典型的输出电流为800mA，一些增强的版本可以达到1A。它适用于对电源噪声敏感的电路和较小的负载电流，例如微控制器系统和音频电路。
卸下电压特性：辍学电压低，通常在满载下约1.2V左R。它的效率高于普通线性调节器的效率，但低于切换调节器的效率。
CS51411
类型和电压调节模式：它属于切换调节器，通常使用PWM（脉冲宽度调制）来调整输出电压，这可以达到高转换效率。
输出电压：可调节的输出电压范围宽，可以满足各种电压要求并适应更复杂的电源设计方案。
输出电流：它具有强大的输出电流功能，并且可以提供较大的负载驾驶能力，适用于具有高功率要求的电路。
其他特征：通常与多种保护功能集成，例如过电流保护，过电压保护和过度过移。它也可能具有快速的瞬态响应能力，以应对负载快速变化。
LM723
类型和电压调节模式：它是通用线性电压调节器，可通过适当的外部电路配置用作正压调节器或负电压调节器。它通过错误扩增和反馈控制来稳定输出电压。
输出电压：输出电压调整范围宽，从2V到37V，并且可以通过外部电阻网络灵活地设置输出电压。
输出电流：其自身的输出电流功能受到限制，通常约为数十毫安，但是它可以通过将外部功率晶体管连接到驱动较大的负载来扩展输出电流。
应用方案：由于其灵活性，它经常用于实验室电源，工业控制设备和其他对电压调节精度有一定要求的场合，并且没有特别大的负载电流。
LM7912
类型和电压调节模式：三端固定负电压调节器。它可以将输入直流电压转换为稳定的-12V输出电压，并通过调整内部电路来保持输出电压稳定。
输出电压：-12V的固定输出，不可调节。
输出电流：最大输出电流通常为1A，可以满足需要负电源负电源并在此范围内具有当前需求的某些电路，例如操作放大器的负电源。
应用方案：经常用于需要稳定的-12V电源（例如音频功率放大器电路）的电子设备，以为相关芯片提供负电源。

LM2576包装信息

LM2576有几种主要软件包类型可用：

TO-220软件包（LM2576T）：这是一种常用的孔包装，具有良好的散热性能，适用于通过散热器冷却。它的销片布局清晰，可促进手动焊接和安装。

TO-263软件包：一个表面安装包装，非常适合自动生产。与TO-220套餐相比，它占据了PCB空间较少，但散热量略有下等。

不同的软件包具有不同的热电阻参数。 TO-220封装的接口到接口的热电阻通常约为60°C/W（无热量），通过添加供热键可以显着降低。在设计热溶液时，应根据芯片的功耗和操作环境温度选择适当的散热尺寸和类型，以确保芯片的连接温度保持在指定范围内。

LM2576数据表

LM2576 DataSheet.pdf

结论

综上所述，LM2576在降低电压调节，平衡效率，多功能性和易于设计的领域中，它是永恒而可靠的解决方案。其广泛的输入范围，灵活的输出选项和强大的保护机制使其成为各种应用程序中的主食 - 从工业控制到汽车和消费电子产品。
无论您是设计紧凑型电源模块的工程师，还是要制作电池供电设备的爱好者，了解其功能，工作原理和设计差异都可以解锁其全部潜力。尽管较新的监管机构可能会提供更高的频率或较小的足迹，但LM2576仍然是其可靠的性能和可访Q性的首选。
通过利用本指南中的见解（从组件选择到PCB布局），您可以利用其构建稳定，高效的电力系统的能力。随着技术的发展，LM2576的遗产持续了，这证明了其在电力管理中的持久价值。
