这Stmicroelectronics STM32F446ZCT6是带有FPU的基于ARM Cortex-M4的MCU，运行高达180 MHz。它具有256 kb闪光灯，128 kb sram + 4 kb备份SRAM，并提供丰富的外围设备：USB OTG HS/FS，2个CAN，3个ADC，17个计时器和20个通信接口。在LQFP144软件包中，工业温度范围（-40°C至 +105°C），非常适合工业控制，消费电子设备和嵌入式系统，需要高性能和低功率。

Stmicroelectronics STM32F446ZCT6的功能

1。核心和性能

处理器：具有ARM®Cortex®-M4 32位核心，其集成浮点单元（FPU）和数字信号处理（DSP）说明。配备了自适应实时加速器（ART ACCELERATOR™），可从闪存中执行零等待状态。以最大频率运行180 MHz表现225 dmips。

记忆保护单元（MPU）：最多支持8个受保护区域，以增强应用程序安全性。

2。内存配置

闪存：256 kb（对于Z模型）用于程序和数据存储，支持就地代码执行。

SRAM：

系统SRAM：具有高速读/写（0个等待状态）的128 kb（112 kb + 16 kb）。

备份SRAM：4 KB，由VBAT供电以备用模式为数据保留。

3。外围和界面

通信接口

通用串行端口：

USART：4个USARTS（最多11.25 mbit/s）和2个UARTS，支持LIN，IRDA和调制解调器控制。

SPI：4个SPI接口（最多45 mbit/s），其中3个可以作为I²S音频接口（支持8-192 kHz采样）多重费率）。

i²c：4I²C接口（标准/快速模式，最大1 MHz），与SMBUS/PMBUS兼容。

高速接口：

USB：1 USB OTG HS（480 Mbit/s）和1个USB OTG FS（12 mbit/s），支持带有内置PHY的主机/设备/OTG模式。

能：2 CAN CAN 2.0B控制器（高达1 Mbit/s）用于汽车和工业通信。

SDIO/MMC：1 SD/MMC卡（最高48 MHz）的SDIO接口。

其他接口：

quadspi：支持具有8/16/32位访Q权限的四通道SPI闪光灯，最多可达256 MB。

HDMI-CEC：1 HDMI消费电子控制接口，用于AV设备管理。

spdif-rx：1 SPDIF接收器支持IEC-60958和IEC-61937音频流。

模拟和计时器

ADC/DAC：

ADC：3 x 12位ADC，最大2.4个MSP采样率，支持24通道扫描模式和同步采样。

DAC：2 x 12位DAC具有缓冲/非缓冲模式，输出电压范围0到VREF+。

计时器：

高级控制计时器：2（TIM1，TIM8）具有三相PWM和电动机驱动器的死T控制。

通用计时器：10 x 16/32位计时器用于输入捕获，输出比较和PWM生成。

基本计时器：2 x 16位计时器（TIM6，TIM7）用于DAC触发和简单的时机。

监察者：独立看门狗（IWDG）和Window WatchDog（WWDG），以实现系统可靠性。

其他外围设备：

相机界面（DCMI）：支持8-14位并行接口，用于CMOS传感器的最多54 MHz像素时钟。

灵活的内存控制器（FMC）：支持SRAM，PSRAM，SDRAM，NOR/NAND FLASH通过16位数据总线。

实时时钟（RTC）：通过硬件日历，由VBAT提供动力，支持警报和定期中断。

4。电力和低功率

功率范围：

主力（VDD）：1.7 V至3.6 V（外部电源主管最小值1.7 V）。

模拟力量（VDDA）：与VDD匹配，支持独立参考电压（VREF+）。

备份功率（VBAT）：1.65 V至3.6 V，用于RTC和备份寄存器。

低功率模式：

睡眠模式：CPU停止，外围物活跃；在6个时钟周期中唤醒。

停止模式：关闭，SRAM/寄存器保留；典型的功率低至0.12 mA。

待机模式：电压调节器关闭；典型的功率低至1.28 µA，通过RTC唤醒。

5。包装和销钉

包裹：LQFP144（20x20毫米，144销），最多114 GPIO，一些支持5V公差。

引脚功能：

GPIO：支持输入/输出/多路复用/模拟模式，一些引脚能够快速切换（最高90 MHz）。

调试接口：SWD和JTAG用于片上调试和编程。

6。电气和温度特性

工作温度：-40°C至 +105°C（工业级，后缀“ 7”）。

电磁兼容性（EMC）：支持扩散频谱时钟生成以减少EMI。

可靠性：内置CRC检查单元的闪存数据完整性，符合IEC 60335-1标准。

Stmicroelectronics STM32F446ZCT6的应用

STM32F446ZCT6是高性能的微控制器基于ARM®Cortex®-M4核心。凭借其丰富的外围设备，低功率功能和工业级可靠性，它广泛适用于以下领域：

1。工业自动化和控制

电动机和逆变器

配备了2个高级控制计时器（TIM1/TIM8），支持三相PWM和死T控制，它可以直接驱动伺服电机，步进电动机或频转换器。结合CAN总线（2个CAN 2.0B通道）和高速ADC（3个12位ADC，具有2.4 MSPS采样率），适用于对工业机器人和智能制造设备的实时控制和反馈调整。

工业通讯和门户

集成了20个通信接口，包括USB OTG HS/FS，Quadspi，FMC（灵活的内存控制器）和多个UART/SPI/I²C，它支持Modbus和Canopen等工业协议。它可以用作边缘计算节点或工业互联网（IoT）网关，以实现设备网络和数据交互。

传感器和监视系统

高精度ADC和DAC（2 12位DAC）适用于工业传感器数据采集（例如压力和温度监测）。与实时时钟（RTC）和备份SRAM一起，它们可以记录关键数据，并确保在功率故障期间没有数据丢失，适用于智能电表和监视终端。

2。消费电子和智能首页居

智能首页居电器和视听设备

支持HDMI-CEC接口和SPDIF-RX音频接收器，可用于开发智能电视，首页庭音频系统或机顶盒，从而启用视听设备控制和数字音频流处理。 SPI/I²S接口支持连接外部音频编解码器，以满足高保真音频播放的要求。

智能首页居轮毂

低功率模式（备用模式的功耗低至1.28 µA）和富GPIO（最多114，有些支持5V公差）适用于电池供电的智能首页居设备，例如智能门锁和环境监视器。 USB OTG可以连接到外部存储或人机界面（HMI），以增强相互作用功能。

可穿戴设备和健康监控

使用内置温度传感器和高速ADC，它可以实时收集生理数据（例如体温和心率）。结合蓝牙或Wi-Fi模块（通过UART/SPI外部连接），适用于智能手表和医疗可穿戴设备。

3。医疗和便携式设备

医疗器械和诊断设备
高精度ADC和抗干扰设计（支持扩散EMI的支持分布时钟）适用于医疗传感器的信号处理，例如心电图（ECG）和血糖监测器。低功耗功能扩大了便携式设备的电池寿命，满足了医疗设备对稳定性和能源效率的严格要求。

手持设备和移动终端

支持相机接口（DCMI）和并行LCD接口（8080/6800模式），可用于开发手持条形码扫描仪和移动护理终端，以获取参考图片获取和显示。 FMC接口支持连接外部SDRAM/NAND FLASH以满足大容量数据存储的需求。

4。汽车电子和车辆系统

车辆电子控制单元（ECU）

两辆公共汽车支持汽车电子通信，符合ISO 11898标准，可用于人体控制模块（BCMS），电机控制器或车辆传感器节点。工业级温度范围（-40°C至 +105°C）可确保在恶劣的车辆环境中稳定运行。

车载娱乐和信息系统

SPI/I²S接口支持车载音频处理，USB OTG HS可以连接到车内USB设备或充电模块。对实时操作系统（RTO）和MPU（内存保护单元）的支持增强了系统安全性，符合汽车功能安全标准。

5。物联网（物联网）

边缘计算和工业物联网

使用180 MHz的主频率和DSP指令集，它可以在边缘节点上实现数据预处理（例如过滤和加密），从而减少云上的负载。支持SDIO/MMC接口连接外部存储卡，它适用于数据记录器或IoT网关。

无线通信设备

通过通过UART/SPI连接外部Wi-Fi/5G模块，它可以构建IoT终端设备（例如智能传感器节点和环境监视站）。低功率模式适用于电池供电的无线传感器网络（WSN），可扩展设备的部署周期。

6。航空和工业物联网

嵌入式控制系统

在航空电子设备中，它用于无人机飞行控制系统和卫星有效载荷控制中。利用其高可靠性和抗干扰功能（CRC检查，EMC设计）来确保关键任务应用程序的稳定操作。

能源和动力设备

它适用于智能网格终端和电源监视设备，可以通过CAN BUS和ADC实时监视网格参数。结合FMC连接外部闪光以存储历史数据，它符合电源系统的实时性能和数据完整性的要求。

概括

凭借高性能核心，丰富的外围设备，低功率设计和工业级可靠性的全面优势，STM32F446ZCT6成为跨场嵌入式应用程序的理想选择。它的灵活性和可伸缩性使其能够快速适应不同场景的需求，从而提供了从高精度控制到低功率物联网的有效解决方案。

Stmicroelectronics STM32F446ZCT6的属性

Stmicroelectronics STM32F446ZCT6的数据表

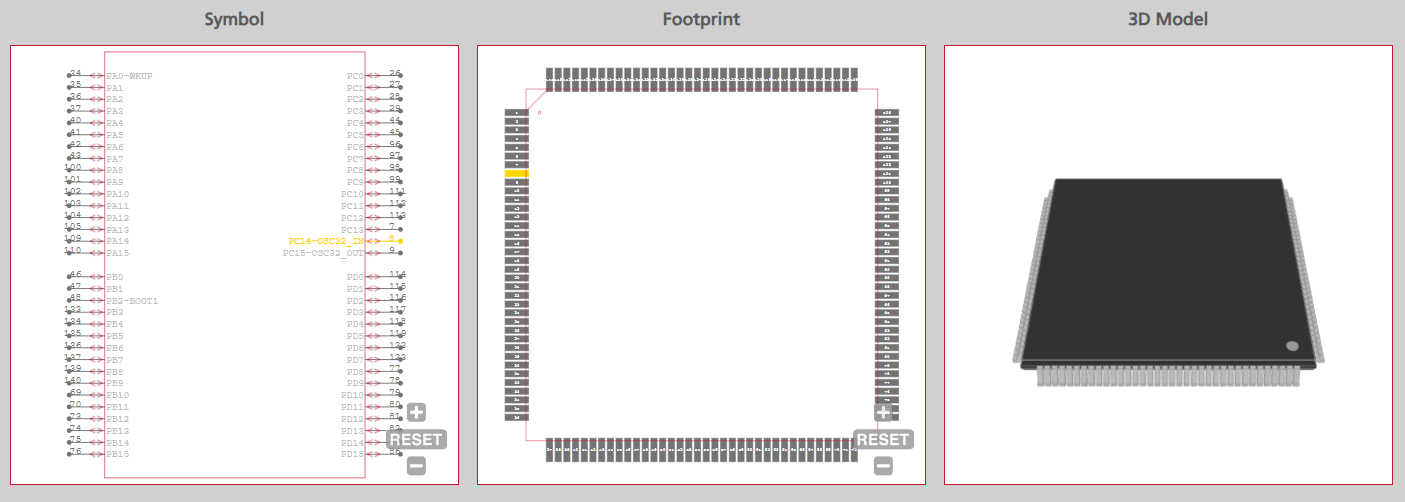

Stmicroelectronics STM32F446ZCT6的符号和足迹

Stmicroelectronics STM32F446ZCT6的类别微控制器

微控制器是现代嵌入式系统的大脑，在单个芯片上集成了处理芯，内存和外围设备，以跨不同领域的智能控制。这些小而强大的设备（例如基于ARM®Cortex®的解决方案）将高性能计算与能源效率相结合，支持工业自动化，消费电子设备和医疗设备的实时操作。借助不断发展的技术，微控制器现在具有高级功能，例如AI加速度，安全连接性和低功率模式，以满足物联网时代的需求。
Stmicroelectronics STM32F446ZCT6作为一个很好的例子，利用FPU和DSP指令的180 MHz Cortex-M4 Core进行225个DMIPS性能。它集成了256 kb闪存，128 kb SRAM和富含USB OTG HS，CAN BUS和高速ADC等丰富的外围设备，从而可以在电动机驱动器中进行精确控制和工业网关中的实时数据处理。它的低功率设计（1.28 µA时的备用模式）和工业级可靠性（-40°C至 +105°C运行）使其非常适合边缘计算和恶劣的环境。作为一种多功能解决方案，STM32F446ZCT6例证了微控制器在汽车，医疗和物联网应用，融合性能，效率和适应性无缝的范围内驱动创新。

STM32F446ZCT6的制造商-Strecroelectronics

Stmicroelectronics已确立了自己的先驱微控制器（MCU）领域，推动创新和设定行业标准。该公司的STM32首页族植根于ARM®架构，彻底改变了低功率和高性能MCUS。例如，STM32L系列具有次级微型备用模式的超低超低功率设计，非常适合物联网和电池供电设备，而STM32F7/F4/F4系列则使用Cortex-M7/M4核心提供高性能计算，可用于工业自动化和AI-II-Edge应用程序225个DMIPS。
该公司的成就跨越了技术突破和市场领导。它引入了诸如ART ACCELERATOR™之类的功能，用于零等待闪存执行，用于动态电压缩放的FlexPowerControl以及集成的安全引擎（AES，TRNG），以满足不断发展的网络安全需求。 Stmicroelectronics还优先考虑生态系统开发，提供全面的工具，RTOS兼容性和庞大的合作伙伴网络，使开发人员能够加速市场上的T。
该公司拥有超过7亿STM32 MCUS在全球范围内发货，从汽车（ISO 26262符合MCUS）到医疗设备的部门占主导地位。在Ecopack®认证和节能设计中，其对可持续性的承诺显而易见。 STM32F446ZCT6具有180 MHz Cortex-M4核心和工业级可靠性，体现了STMicroelectronics如何继续重新定义MCU的能力，结合性能，效率和多功能性的下一代嵌入式解决方案。
