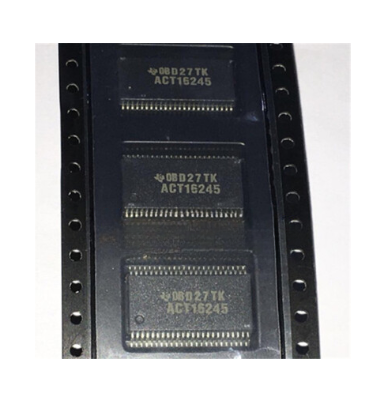

Texas Instruments SN74ACT16245QDLREP+bom
这Texas Instruments SN74ACT16245QDLREP是高性能的16位总线收发器。它专为苛刻的工业和汽车环境而设计，可靠地从-40°C到 +125°C可靠。凭借其双重8位非反转三态体系结构，它可以实现有效的双向数据传输。它提供TTL兼容性，低噪声操作和客户高度认可公交驾驶功能，使其非常适合在苛刻的应用中进行高速数据通信。
Texas Instruments SN74ACT16245QDLREP的功能
Texas Instruments的SN74ACT16245QDLREP是高性能16位总线收发器，专为在恶劣环境中的工业和汽车应用而设计。以下是其核心特征的摘要：
宽温度的可靠性
工作温度范围：-40°C至 +125°C，适用于高温和低温环境。
它具有符合JEDEC行业标准的组件认证，并通过了加速的生活测试，例如HAST（高度加速的压力测试）和温度循环，从而确保了长期稳定性。
双向数据传输
它具有双8位非转变的三州收发器体系结构，支持异步双向巴士通信。
数据流方向（A→B或B→A）由DIR引脚控制，G引脚可以完全隔离总线。
TTL兼容性和公共汽车驾驶能力
输入与TTL电压兼容，并且输出具有三态设计，使其可以直接驱动总线线路。
它支持双向数据传输，并具有优化PCB布局的整孔体系结构。
低噪声设计
分布式VCC和GND引脚配置在高速开关期间降低了噪声干扰。
它适用于高频数据传输方案。
增强的制造支持
它为DMS（减少制造源）Q题提供了增强的支持，以确保长期供应稳定性。
它具有完善的产品变更通知机制，这对于客户管理供应链风险很方便。
包装和兼容性
它包装在SSOP（DL）中，并配有胶带和卷轴包装，符合ROHS标准。
它是Texas InstrumentsWidebus首页族的成员，并且与同一系列中的其他设备兼容。
技术规格
电源电压：4.5V至5.5V（VCC）
输入电压范围：-0.5V至VCC + 0.5V
输出电流：±24mA（连续）
工作温度：-40°C至 +125°C
Texas Instruments SN74ACT16245QDLREP的应用程序
计算机系统：在计算机体系结构中，它可用于不同组件（例如CPU，内存和外围设备）之间的数据通信。例如，它可以在内存总线和I/O总线之间传输数据，从而在需要时确保正确的数据流和隔离。它有助于通过架构进行优化PCB布局的流程，这对复杂的计算机主板设计有益。
工业自动化：在工业控制系统中，该收发器可用于连接不同的控制单元，传感器和执行器。它允许在恶劣的工业环境中在各种设备之间进行可靠的数据传输，其温度性能从40°C到125°C，在极端条件下实现了操作。它还可以处理自动化系统不同部分之间所需的异步两种方式通信。
电信设备：在路由器，开关和基站等电信设备中，SN74ACT16245QDLREP可用于不同模块或板之间的数据传输。它有助于确保数据信号的完整性，并提供必要的隔离和总线 - 驾驶功能。 3-状态输出对于在多 - 设备通信方案中有效管理总线线很有用。
测试和测量设备：设计示波器，逻辑分析仪和信号发生器等测试仪器时，该收发器可用于连接不同的子系统。它允许在测量电路和显示或控制单元之间进行准确的数据传输。增强的减少制造源（DMS）支持可确保这些类型的设备中组件的长期可用性和可靠性。
Texas Instruments SN74ACT16245QDLREP的数据表

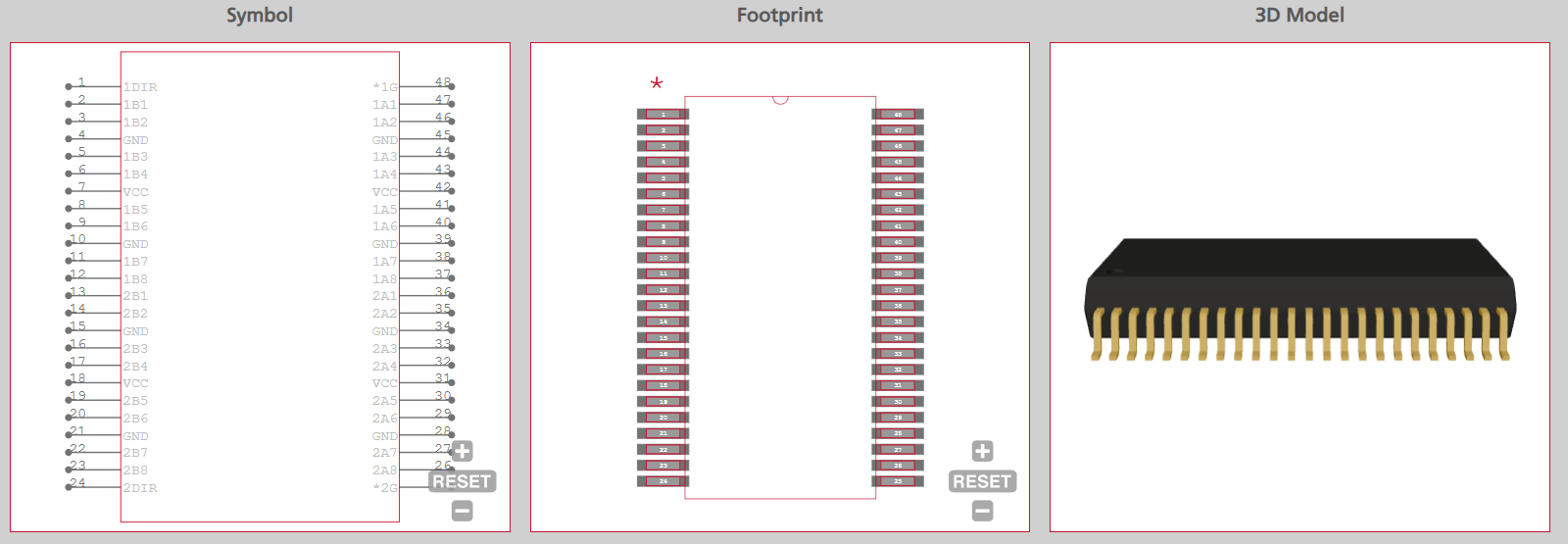

Texas Instruments SN74ACT16245QDLREP的PINOUTS
动力和地面别针：
VCC：该引脚连接到电源，该电源通常在4.5V至5.5V的范围内运行。它为设备提供了必要的电力。
gnd：接地引脚用作芯片的电气参考点。它连接到电路板的接地平面以完成电路。
- 数据销：
A0 -A7：这些是数据总线A的输入/输出引脚。它们可用于根据方向控制来传输或接收数据。
B0 -B7：这些是数据总线B的输入/输出引脚，类似于A0 -A7，但对于其他数据总线。
控制销：
dir：方向控制引脚。当此引脚高时，数据将从总线A转移到BUS B（A→B）。当它低时，数据将从总线B转移到总线A（B→A）。
g：输出启用/禁用引脚。当此引脚较低时，启用了输出，从而使数据在总线之间传输。当它高时，输出处于高阻抗状态，有效地将总线彼此隔离。
为什么选择Texas Instruments SN74ACT16245QDLREP？
有几个令人信服的理由选择Texas Instruments SN74ACT16245QDLREP 16位总线收发器：
- 恶劣环境中的可靠性：在工作温度范围为-40°C至 +125°C的情况下，它可以在极端冷或热的条件下可靠地发挥作用，使其适用于常见温度变化的工业和汽车应用。它遵守JEDEC行业标准以及成功通过HAST和温度循环的加速生活测试的成功通过，进一步确保了长期的稳定性和耐用性。
- 有效的双向数据传输：双8位非转变的三州收发器体系结构可实现无缝的异步双向巴士通信。通过Dir Pin控制数据流方向并使用G PIN完全隔离总线的能力为管理数据传输提供了灵活性和精度，这对于复杂的系统操作至关重要。
- TTL兼容性和强大的驾驶能力：在输入处与TTL电压兼容，并具有三态输出设计使其可以直接与行驶总线线接口并驱动总线线，而无需其他复杂的电路。这简化了设计过程并减少了组件计数，从而节省了印刷电路板（PCB）的空间和成本。对双向数据传输的支持和对PCB布局的优化通行架构进一步增强了其可用性。
- 低噪声性能：分布式VCC和GND引脚配置有助于最大程度地减少高速开关操作过程中的噪声干扰。这在涉及高频数据传输的应用中尤其重要，因为它可以确保信号完整性并降低错误的风险，从而导致更稳定和可靠的系统性能。
- 增强的制造和供应链支持：Texas Instruments对DMS的增强支持（减少制造源）Q题意味着更稳定的长期供应。全面的产品变更通知机制还允许客户更好地管理供应链风险，从而确保由于意外的组件变化而不会破坏其项目。
- 包装和兼容性：带胶带和卷轴包装的SSOP（DL）包装方便自动制造工艺。此外，遵守ROHS标准使其成为环保的选择。它在Texas Instrumentswidebus首页族中的会员资格和与该系列中其他设备的PIN兼容性具有设计灵活性，并有可能在将来轻松升级或更换。
- 适当的技术规格：电源电源电压范围为4.5V至5.5V（VCC），合适的输入电压范围以及±24mA（连续）的输出电流，它可以满足许多典型应用的电气要求。定义的工作温度范围也与工业和汽车领域的预期用例都很好地保持一致。
Texas Instruments SN74ACT16245QDLREP的类别16位总线收发器
16位总线收发器通过在不同组件之间实现有效的数据传输，在现代数字系统中起着至关重要的作用。这些收发器旨在管理16位总线上的数据流，从而确保复杂的电子设备中的无缝通信。
16位总线收发器的关键功能之一是它支持双向数据传输的能力。这允许系统的各个部分之间的灵活数据移动，例如微控制器和内存模块或外围设备之间的灵活数据。此外，许多16位总线收发器具有三州输出，可以放置高阻抗状态。这使多个设备可以共享同一总线而不会干扰，增强系统可伸缩性和设计灵活性。
另一个重要方面是兼容性。大多数16位总线收发器都设计为与TTL或CMO等标准逻辑级别兼容，使其易于集成到现有系统中。它们通常还提供可降低噪声并提高信号完整性的功能，尤其是在高速数据传输方案中。
Texas Instruments SN74ACT16245QDLREP在16位公交收发器中脱颖而出。它具有较宽的工作温度范围，客户高度认可TTL兼容性以及诸如DIR和G PIN的强大控制功能，非常适合工业和汽车应用。它的低噪声设计和增强的制造支持进一步增加了吸引力，这是寻求建立高性能数字系统的工程师的可靠选择。
SN74ACT16245QDLREP的制造商 - Texas Instruments
Texas Instruments（TI）在公共汽车收发器领域取得了非凡的壮举。它提供了针对不同应用程序量身定制的广泛收发器。
在工业和汽车部门中，Ti的Can（控制器区域网络）收发器（如ISO 1042和ISO 1042-Q1）都是客户高度认可。它们将总线故障保护与高公共 - 模式瞬态免疫，拥有±70 VDC总线故障保护和±30 V公共 - 模式电压范围。他们加强的隔离选择和在嘈杂环境中运行的能力使它们非常适合网格基础设施，电动机驱动器和混合/电动汽车等系统。
为了进行数据通信，TI引入了世界上第一个扩展通用模式RS -485个SN65HVD2X首页族中的收发器。这些设备具有常见的 - 模式电压范围，是TIA/EIA -485要求的两倍，适用于诸如工厂自动化和安全网络等严酷的工业环境中的长期电缆应用。它们支持高信号速率，SN65HVD20达到25 Mbps，并提供高ESD保护和故障安全操作之类的功能。
SN74ACT16245QDLREP专为恶劣条件而设计，是Ti宽的投资组合的一部分。它的贡献以及TI的其余产品都使该公司成为公交收货人市场的主要力量，为全球工程师提供了可靠，高性能的解决方案。
SN74ACT16245QDLREP的替代零件
| 型号 | 制造商 | 描述 |
|---|---|---|
| 74ACT16245DLRG4 | Texas Instruments | 16位总线收发器，具有3态输出，48-SSOP，-40至85 |
| 74ACTQ16245SSCX | Texas Instruments | ACT系列，双8位收发器，真实输出，PDSO48，0.300英寸，SSOP-48 |
| 74ACT16245SSC | Fairchild半导体公司 | 总线收发器，ACT系列，2-FUNC，8位，真实输出，CMOS，PDSO48，0.300英寸，MO-118，SSOP-48 |
| SN74ACT16245QDL | Texas Instruments | ACT系列，双8位收发器，真实输出，PDSO48，0.300英寸，SSOP-48 |
| 74ACTQ16245SSC | Texas Instruments | ACT系列，双8位收发器，真实输出，PDSO48，0.300英寸，SSOP-48 |
SN74ACT16245QDLREP VS。 74ACT16245DL
| 图片 |  |  |
| 部分 | SN74ACT16245QDLREP+bom | 74ACT16245DL+bom |
| PBFree代码 | 是的 | |
| ROHS代码 | 是的 | |
| 零件生命周期代码 | 积极的 | 过时的 |
| IHS制造商 | Texas Instruments Inc | NXP半导体 |
| 零件软件包代码 | SSOP | |
| 软件包描述 | 绿色，塑料，SSOP-48 | |
| 引脚计数 | 48 | |
| 达到合规代码 | 合规 | 未知 |
| ECCN代码 | Ear99 | |
| HTS代码 | 8542.39.00.01 | 8542.39.00.01 |
| Samacsys制造商 | Texas Instruments | |
| 控制类型 | 共同控制 | |
| 计数方向 | 双向 | |
| 首页庭 | 行为 | 行为 |
| JESD-30代码 | R-PDSO-G48 | R-PDSO-G48 |
| JESD-609代码 | E4 | |
| 长度 | 15.875毫米 | 15.875毫米 |
| 负载电容（CL） | 50 pf | |
| 逻辑IC类型 | 公共汽车收发器 | 公共汽车收发器 |
| max i（ol） | 0.008 a | |
| 水分灵敏度水平 | 1 | |
| 位数 | 8 | |
| 功能数量 | 16 | 2 |
| 端口数 | 2 | 2 |
| 终端数 | 48 | 48 |
| 工作温度最大 | 125°C | 85°C |
| 操作温度米 | -40°C | -40°C |
| 输出特征 | 三州 | |
| 输出极性 | 真的 | |
| 包装车身材料 | 塑料/环O树脂 | 塑料/环O树脂 |
| 软件包代码 | SSOP | SSOP |
| 软件包当量代码 | SSOP48，.4 | |
| 包装形状 | 矩形的 | 矩形的 |
| 包装样式 | 小轮廓，收缩音调 | 小轮廓，收缩音调 |
| 包装方法 | tr | |
| 峰值温度（CEL） | 260 | |
| 电源电流-MAX（ICC） | 0.016 MA | |
| prop。DAREAD@nom-sup | 11.5 ns | |
| 传播延迟（TPD） | 11.5 ns | 9 ns |
| 资格状态 | 没有资格 | 没有资格 |
| 施密特触发 | 是的 | |
| 坐着高度最大 | 2.79毫米 | 2.8毫米 |
| 电压最大电压（VSUP） | 5.5 v | 5.5 v |
| 电压米（VSUP） | 4.5 v | 4.5 v |
| 电压名称（VSUP） | 5 v | 5 v＆l
|
