这IXFK94N50P2是N-通道增强 - 模式功率MOSFET。它具有快速的内在二极管，动态DV/DT等级和雪崩等级。在低RDS（ON）≤55MΩ和低QG的情况下，它会减少功率损耗。其低电感套件可增强性能。开关 - 模式电源，DC -DC转换器和电动机驱动器的理想选择，可提供高功率密度和节省空间。
Ixys IXFK94N50P2的功能
快速固有二极管
此功能使设备能够在电路中迅速响应，提高开关速度并减少反向恢复T。它适用于高速速度应用，例如高频开关电源。
动态DV/DT等级
表示该设备能够承受电压变化的出色能力，从而确保在快速电压波动的环境中稳定运行。这样可以防止电压瞬变引起的故障或损坏，从而保护电路可靠性。
雪崩等级
意味着该设备可以在雪崩崩溃条件下承受一定量的能量，从而在极端情况下提高可靠性，并降低雪崩崩溃造成的损害风险。
低RD（ON）和QG
低RD（开）降低传导过程中的功率损失，提高电路效率。
低QG最小化驱动设备所需的能量，降低驾驶员电路中的功耗，并提高整体系统能源效率。
低包装电感
降低电感峰值的电压尖峰和电磁干扰（EMI），这是由电感引起的，改善了电路稳定性和噪声免疫力。这有助于更好的电路性能和可靠性。
Ixys IXFK94N50P2的应用程序
开关模式和谐振模式电源：在开关模式电源（SMP）中，其低抗性RD（ON）≤55MΩ可以减少传导损失并提高功率转换效率。快速的内在二极管和高DV/DT等级可以满足高频切换的要求，减少开关损耗，并使功率输出更稳定。在共振模式电源中，设备的特性有助于实现软切换，减少开关噪声和损失，并改善电源的整体性能。
DC-DC转换器：DC-DC转换器通常需要有效的电能转换。设备的低RD（ON）和低门电荷QG特性可以降低功率损耗并提高转换效率。快速开关速度使其能够适应高频操作，减少磁性组件的大小和重量并实现转换器的微型化。
电池充电器：在电池充电过程中，需要精确控制电流和电压。该设备在高压和大电流下可以稳定运行。低抗性可以减少充电过程中的能源损失，提高充电效率并缩短充电T。雪崩评级特性提高了电路的可靠性，并保护设备免受异常充电效果。
不间断的电源（UPS）：当电源电源故障时，UPS需要快速切换到电池电源。该MOSFET的快速开关速度可以实现快速开关，从而确保负载保持动力。高功率密度和低包装电感特性可确保在复杂的工作条件下UPS的稳定操作，从而为关键设备提供可靠的备用电源。
AC和DC电动机驱动器：驾驶AC和DC电动机时，有必要控制大电流和电压。该设备的高电流处理能力（ID25 = 94A，IDM = 240A）满足电动机启动和操作的要求。低抗性可降低运动驱动损失并提高系统效率。雪崩等级和快速的内在二极管特性保护设备免受电动机的背部电动力。
高速电源开关应用：在需要快速开关的电路中，例如高频功率放大器和脉冲电源，其快速的固有二极管和高DV/DT等级可实现高速开关操作。低门电量可降低驱动电路的功耗，并改善整体系统性能。
Ixys IXFK94N50P2的属性
| ROHS代码 | 是的 | 零件生命周期代码 | 积极的 |
| IHS制造商 | Littelfuse Inc | 软件包描述 | TO-264，3针 |
| 达到合规代码 | 合规 | ECCN代码 | Ear99 |
| Samacsys制造商 | Littelfuse | 附加功能 | 雪崩等级 |
| 雪崩能源评级（EAS） | 3500 MJ | 案例连接 | 流走 |
| 配置 | 单身二极管 | DS故障电压米 | 500 v |
| 排干电流最大（ABS）（ID） | 94 a | 排干电流最大（ID） | 94 a |
| 电阻最大的漏气 | 0.055Ω | FET技术 | 金属O化物半导体 |
| JEDEC-95代码 | TO-264AA | JESD-30代码 | R-PSFM-T3 |
| JESD-609代码 | E1 | 元素数量 | 1 |
| 终端数 | 3 | 操作模式 | 增强模式 |
| 工作温度最大 | 150°C | 包装车身材料 | 塑料/环O树脂 |
| 包装形状 | 矩形的 | 包装样式 | 法兰安装 |
| 峰值温度（CEL） | 260 | 极性/通道类型 | N通道 |
| 功率耗散最大（ABS） | 1300 w | 脉冲排水电流最大（IDM） | 240 a |
| 资格状态 | 没有资格 | 表面安装 | 不 |
| 终端完成 | 锡银铜 | 终端形式 | 整孔 |
| 终端位置 | 单身的 | T@峰值回流温度最大 | 10 |
| 晶体管应用 | 交换 | 晶体管元素材料 | 硅 |
| 制造商 | ixys | 产品类别 | MOSFET |
| Rohs | 细节 | 技术 | SI |
| 安装样式 | 通过洞 | 包装 /案例 | TO-264-3 |
| 晶体管极性 | N通道 | 频道数量 | 1频道 |
| VDS-排水源故障电压 | 500 v | ID-连续排水电流 | 94 a |
| rds on-排水式抵抗力 | 55莫 | VGS-栅极源电压 | -30 V， + 30 V |
| VGS TH-闸门源阈值电压 | 3 V | QG-门充电 | 228 NC |
| 最低工作温度 | -55 c | 最高工作温度 | + 150 c |
| PD-功率耗散 | 1.3 kW | 频道模式 | 增强 |
| 商业名称 | Hiperfet | 系列 | IXFK94N50 |
| 制造商 | ixys | 产品类型 | MOSFET |
| 工厂包数量 | 25 | 子类别 | MOSFET |
| 晶体管类型 | 1 n通道 | 类型 | Polarp2 Hiperfet |
| 单位重量 | 0.352740盎司 |
IXYS IXFK94N50P2的数据表
Ixys IXFK94N50P2的引脚
到-264包装销信息
- 引脚1：是栅极（缩写为g），用作控制端子。通过施加不同的电压，它可以控制MOSFET的ON -OF -ON -OFF。更换栅极电压可以调节通道的电导率，从而控制排水管和源之间的电流的大小。
- 销2和4：两者都是排水口（缩写为d）。在电路中，排水是电流输出端子，连接到负载或其他电路组件。它承受高压和电流。在诸如开关电源和电动机驱动器之类的应用中，排水电流和电压变化的大小会影响电路性能。
- 引脚3：它是源（缩写为s），即当前输入终端。它连接到电源或地面的负端子，为电路提供了参考潜力，以确保电流的正常流并实现电路函数。
加上247包装销信息
- 引脚1：它是栅极（缩写为g），其功能与TO -264软件包中的栅极相同，用于控制MOSFET的ON -OFF状态。
- 引脚2：它是排水口（缩写为d）。作为当前的输出端子，它连接到电路的负载或其他部位，并带有电路中的大电流和电压。
- 引脚3：它是源（缩写为s）。作为电流输入端子，它为电路提供了低 - 潜在的参考点，以确保电流的稳定流量并保持电路的正常操作。
ixys IXFK94N50P2类别单FET
单FET（现场效应晶体管）是现代电子电路中的关键组件。利用其独特的电压控制当前特性，它们在各种电路应用中扮演不可替代的角色。在信号放大电路中，它们准确地放大了弱的电信号。在切换电路时，它们可以快速传导和截止，以控制电流流动。凭借其高输入阻抗，它们最小的影响前电路，有效地降低了信号失真并增强电路性能。
不同类型的单FET，例如N通道和P通道，满足不同的电路要求。 N通道FET广泛用于正电源系统中，并有效处理大型电流。这IXFK94N50P2是客户高度认可N通道增强模式功率MOSFET。它具有低抗性（RDS（ON）），可显着降低传导损失并提高电路效率。它的快速固有二极管和高DV/DT等级可确保在高频切换方案中稳定操作。此外，雪崩等级的特性提高了可靠性，使其在诸如开关模式电源和电动机驱动器之类的应用中表现出色，为众多电路设计提供了可靠的组件选择。
IXFK94N50P2的制造商 - ixys
IXYS在单FET域中取得了非凡的成就。他们的产品，例如IXFK94N50P2和IXFX94N50P2 N-通道增强模式的功率MOSFET是主要的例子。这些设备具有快速的内在二极管，可以快速切换，从而减少高频应用中的功率损耗。他们的雪崩额定设计可在恶劣条件下增强可靠性，从而保护FET免受电压轰动。
IXYS的单个FET可以有效地控制电流流量，从而导致更高的功率密度和能量 - 节省性能。这些特征使其非常适合广泛的应用，包括开关 - 模式和共振 - 模式电源，DC -DC -DC转换器和电动机驱动器。
此外，IXYS拥有与其MOSFET和IGBT相关的许多美国专利，表明其对创新的坚定承诺。通过不断提高设备性能并扩大应用程序方案，IXYS牢固地确立了单个FETS市场中的领先力量。

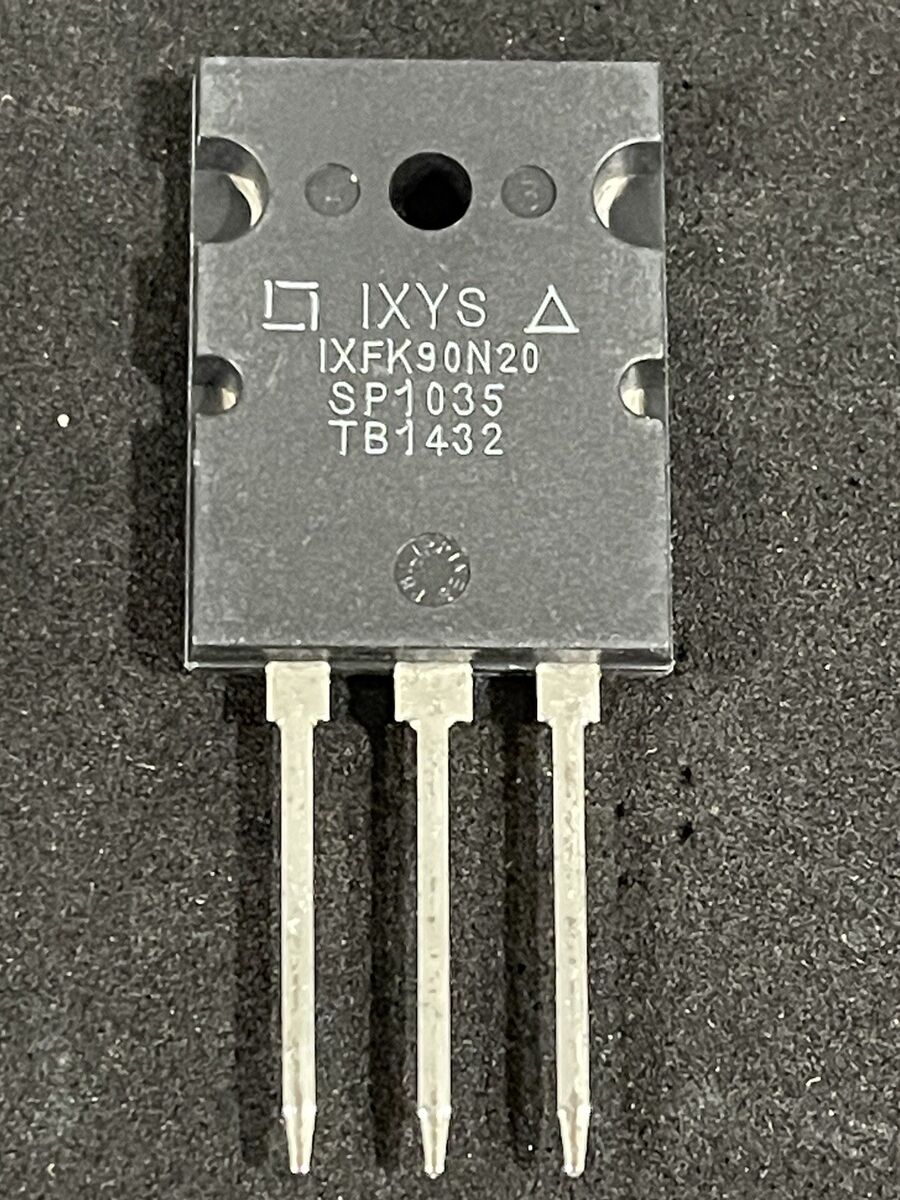

规范比较：IXFK94N50P2 vs IXFK90N60X vs IXFK90N20
<td style =“边界色：rgb（221，221，221）；”宽度=“ 422”
| 图片 |  |  |  |
| 型号 | IXFK94N50P2+bom | IXFK90N60X+bom | IXFK90N20+bom |
|---|---|---|---|
| 制造商 | Littelfuse | Littelfuse | ixys Corporation |
| 包裹 | TO-264-3 | TO-264-3 | 到264-3 |
| 描述 | N通道500 V 94A（TC）1300W（TC）通过孔TO-264AA（IXFK） | MOSFET DISCMST NCH ULSTJNCTN XCLASS TO-264（3） | 产品IXFK90N20是一种高压MOSFET，能够处理90安培 |
| 库存 | 2432 | 2466 | 8979 |
| 排水电压（V） | 500 | 600 | 200 |
| 最大抗抗性 @ 25℃（欧姆） | 0.055 | 0.038 | 0.02 |
| 连续排水电流 @ 25℃（a） | 94 | 90 | 90 |
| 门充电（NC） | 228 | 210 | 380 |
| 输入电容，CISS（PF） | 14200 | 8500 | 9000 |
| 热电阻[接口案例]（K/W） | 0.096 | 0.113 | 0.25 |
| 配置 | 单身的 | 单身的 | 单身的 |
| 软件包类型 | TO-264 | TO-264K | TO-264 |
| 耗电（W） | 1300 | 1100 | 500 |
| 样本请求 | 不 | 不 | 是的 |
| 最大反向恢复（NS） | 250 | 200 | |
