  • Adesto Technologies RM25C64DS-LTAI-B内存:综合指南

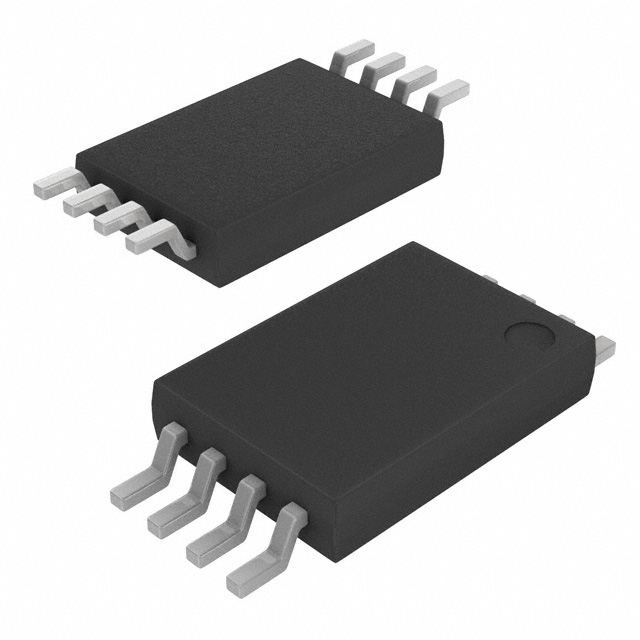

RM25C64DS-LTAI-B Adesto Technologies.jpg


Adesto Technologies RM25C64DS-LTAI-B+bom


Adesto Technologies RM25C64DS-LTAI-B是一种64kbit的串行EEPROM利用CBRAM技术,具有10MHz快速读取功能的SPI接口兼容性(模式0/3)。它在1.65V – 3.6V上运行,具有超低功率:0.20mA主动读数,0.7mA写入和0.5μa超深功率。它可以启用直接字节写入(典型60μs)和32字节页编程(1.5ms),在125°C下具有100,000个写周期和> 40年的数据保留。包括64个字节OTP寄存器(32字节工厂唯一ID + 32字节用户可编程),它具有紧凑的3x4.4mm TSSOP套件,支持工业温度(-40°C至85°C),硬件写入保护和ESD耐药性。 CBRAM技术比传统的Eeproms提供10倍的字节 - 写入速度和4-6倍的写入。

Adesto Technologies RM25C64DS-LTAI-B的功能

1。内存和接口功能

内存能力:64kbit非挥发串行EEPROM,支持字节级(1字节)和页面编程(1-32个字节,32字节页面大小)。

接口标准:与SPI接口兼容(模式为0和3),支持快速读取(最多10MHz时钟频率)和标准读取(最高1.6MHz)。

2。电源和电力消耗

电压:1.65V – 3.6V的单电源电压,适用于低压应用。

低功率模式

活动模式:典型的0.20mA读取电流,典型的写入0.7mA。

超深功率模式:电流低至0.5μa(典型),写入操作完成后自动进入。

待机模式:可配置的低功率待机(LPSE)和自动降低功率(APDE)通过状态寄存器,以进一步减少能源。

3。编程和耐用性

灵活的编程:支持直接写入(无需预启动),页面擦除(32个字节)和芯片擦除,并使用内部自动操作。

字节写入T:60μs(典型);页面写入T:1.5ms(32个字节,典型)。

OTP安全寄存器:64字节一次性可编程(OTP)寄存器,包括32个字节的工厂预编程的唯一标识符和32个字节的用户可拆卸空间,用于安全存储或设备序列化。

耐用性:100,000个写周期(适用于字节和页面写入),数据保留超过40年(在125°C时),温度范围内没有性能降解。

4。硬件和软件包

软件包类型:8针TSSOP(TA包装,3x4.4mm薄螺丝小轮廓包装),符合ROHS且无卤素。

工作温度:-40°C至 +85°C的工业温度范围;储存温度为-65°C至 +150°C。

硬件功能:支持硬件重置,编写保护(通过WP PIN和状态寄存器),与多个SPI Masters的兼容性以及I/O PIN上的ESD Protection(HBM> 2KV)。

5。其他功能

CBRAM技术优势:与传统的浮网gate eeproms相比,它支持独立的字节级写入(无需全页读取模式写入),比字节写入减少90%的能量,并且提供了更快的页面写入速度4-6倍。

状态寄存器:2字节状态寄存器,用于实时监视写入进度(WIP),Write Enable(WEL),Block Protection(BP0/BP1)和功率模式配置(LPSE/APDE)。

Adesto Technologies RM25C64DS-LTAI-B的应用

1。工业控制和工业物联网(IIOT)

设备配置存储:存储关键数据,例如固件版本,校准参数和工业设备的传感器配置,支持高温环境(-40°C至85°C)和长期稳定操作。

边缘传感器节点:在物联网传感器的caches配置信息和实时数据中,利用其超低功率模式(超深功率电流低至0.5μa)来延长电池寿命。

工业交流模块:将通信地址和协议参数存储在RS-485等总线设备中,并且可以使用硬件写保护(WP PIN)来防止恶意篡改。

2。消费电子设备和可穿戴设备

智能首页用电器:使用紧凑的TSSOP软件包(3x4.4mm)存储用户设置和故障日志,例如空调和洗衣机,以节省PCB空间。

可穿戴设备:为智能手镯和耳机保存配置数据(例如,蓝牙配对信息,用户偏好),具有低功耗(主动读取电流:0.2mA)适用于电池供电的方案。

遥控器和外围设备:存储自定义按钮映射和设备配对信息,支持快速读取(10MHz时钟),以提高响应速度。

3。汽车电子产品

身体控制模块(BCM):存储用于车辆灯,窗户和座椅的个性化设置,耐用温度变化(-40°C至85°C)以及汽车环境中的振动。

车载传感器:存储用于轮胎压力监测(TPM)和温度传感器的校准数据,并具有硬件重置功能,以确保系统启动时的数据一致性。

娱乐系统:为音频设备保存均衡器设置和用户偏好,并通过SPI接口支持与车辆内MCU的有效通信。

4。安全性和身份身份验证

安全元素:利用32个字节用户可编程的OTP寄存器来存储加密密钥和数字证书,并具有一次性编程特征,以防止篡改。

设备序列化:用于设备身份的工厂预编程的32字节唯一标识符,适用于反企业,资产管理和其他方案。

工业物联网安全:将通信键存储在边缘设备中,支持安全启动和加密数据传输。

5。医疗电子

便携式医疗设备:存储用户数据(例如,历史测量值,单位设置),用于血糖计和血压监测器,低功率模式延长了电池寿命。

医疗仪器配置:存储设备校准参数和软件版本编号,其温度范围适用于各种环境(例如,冷藏设备,室外医疗套件)

6。嵌入式系统和MCU外围设备

MCU扩展存储:用SPI接口简化了硬件设计,用作MCU的辅助内存,存储固件升级参数和日志数据。

嵌入式设备配置:存储路由器和网关的网络配置信息,支持快速读取(10MHz时钟)以加速系统启动。

摘要:目标应用程序方案

RM25C64DS-LTAI-B具有低功耗,高耐用性,安全存储和灵活的接口,可用于以下核心:

  • 功率敏感设备:物联网传感器,可穿戴设备和便携式电子设备。

  • 长期可靠的存储方案:工业控制,汽车电子设备和医疗设备。

  • 安全性和身份验证需求:设备序列化,钥匙存储和反向封闭系统。

  • 空间受限的设计:紧凑型TSSOP软件包适合高密度的PCB布局。


Adesto Technologies RM25C64DS-LTAI-B的属性

系列Mavriq™包裹管子
产品状态过时的可编程未行业经验证
内存类型非易失性内存格式CBRAM®
技术CBRAM内存大小64kbit
内存组织32字节页面大小内存界面spi
时钟频率20 MHz写周期T - 单词,页面100µs,2.5ms
电压 - 电源1.65V〜3.6V工作温度-40°C〜85°C(TA)
安装类型表面安装包装 /案例8-TSSOP(0.173英寸,4.40mm宽度)
供应商设备包8-tssop基本产品编号RM25C64


Adesto Technologies RM25C64DS-LTAI-B的数据表

Adesto Technologies RM25C64DS-LTAI-B's Datasheet.png

Adesto Technologies RM25C64DS-LTAI-B的替代部分:

1。RM25C32DS-LTAI-B:一个32KB版本的存储设备,用于需要较低存储容量的应用程序。
2。 RM25C128DS-LTAI-B:需要更高存储容量的应用程序的128KB版本。
3。RM25C256DS-LTAI-B:用于应用程序的256KB版本的存储设备,要求更高的存储容量。

Adesto Technologies RM25C64DS-LTAI-B类别 - 内存

内存是现代电子产品的基本骨干,使设备能够存储和检索对操作必不可少的数据。它以各种形式出现,每个形式都根据特定需求量身定制:挥发性记忆(像RAM)为活动过程提供快速的临时存储,而非易失性记忆(例如ROM,Flash和Eeprom)即使没有功率,也可以永久保留数据。非挥发性内存对于嵌入式系统,工业应用和消费电子设备特别重要,在该系统中,数据持久性至关重要 - 考虑微控制器中的固件存储,路由器中的配置设置或可穿戴设备中的用户数据。内存技术的关键进步集中在密度,速度,可靠性和功率效率上。例如,EEPROM(可擦除的可编程读取内存)提供了系统重编程的便利性,并长期保留数据,非常适合需要频繁更新而不损害数据完整性的应用程序。尤其是串行EEPROM,通过I²C或SPI等标准接口简化了与微处理器的集成,从而降低了组件计数和板的复杂性。
非易失性记忆空间中的出色解决方案是Adesto Technologies RM25C64DS-LTAI-B,一个64 kbit的串行Quad I/O(SQI)EEPROM,设计用于强大的低功率数据存储。基于Adesto可靠的铁电技术,该内存设备提供了超快速的写入速度(无延迟周期),高耐力(最高10亿个写周期)和客户高度认可数据保留(超过10年)。它的紧凑型8针SOIC包装和对从-40°C到 +85°C的温度的支持使其适合于严酷的工业环境,汽车系统和便携式电子设备。 RM25C64DS-LTAI-B还具有高级安全机制,例如写保护和锁定锁定,确保了关键任务应用程序中的数据完整性。通过结合速度,耐用性和易于集成,如RM25C64DS-LTAI-B(如RM25C64DS-LTAI-B)的EEPROM例证了记忆技术如何继续发展以满足现代嵌入式系统的需求,而这些系统的可靠性和性能是不可能的。

RM25C64DS-LTAI-B的MANUAFCTURTER-ADESTO技术

Adesto Technologies拥有重要的立场,并在记忆ICS领域取得了许多显着的成就。自2006年成立以来,该公司一直致力于开发创新的非易失性记忆解决方案,并发展成为该行业的关键参与者。在技术创新方面,Adesto是导电桥随机存储(CBRAM)技术的领先开发者。作为CMOS与CMOS兼容的非易失性记忆,CBRAM是针对各种离散和嵌入式市场量身定制的。这种技术优势使Adesto与许多竞争对手区分开。例如,与市场上的其他产品相比,其芯片可以将功耗降低100倍,并且以1.2伏的速度运行,比相似产品使用的电压低三分之一。此外,CBRAM技术还具有独特的优势,例如能够承受伽马和电子束绝育的阈值水平,而不会对数据进行任何可测量损失或损坏,从而使其在具有极高数据可靠性要求(例如医疗设备)的领域中非常有价值。 Adesto提供了多样化的产品组合,包括Dataflash,Fusion Flash,Mavriq和其他系列,可满足不同的应用程序方案。其中,DataFlash是该行业中非常成功的数据记录闪存产品,在智能电表,工业控制和其他领域赢得了众多设计应用程序。 Fusion系列的新设计,宽的工作电压范围和超低功率操作引起了人们的关注。 FusionHD于2019年推出,为下一代IoT Edge应用程序提供了重要的系统级别优势,与竞争非挥发性内存设备相比,最大低达70%的功耗和系统性能更快。它还获得了阿斯彭核世界电子成就奖。在市场绩效方面,Adesto在全球范围内已运行了超过10亿个非易失性存储产品,其中有5,000多名工业,消费者,医疗和通信市场的客户表明了其产品的广泛应用和市场认可。在串行闪存收入方面,Adesto的产品线在全球前五名中排名前五。这些成就不仅突出了Adesto在记忆ICS领域的技术实力,而且还巩固了其在行业中的重要地位,使其成为驱动记忆技术发展并满足各种市场需求的重要力量。
