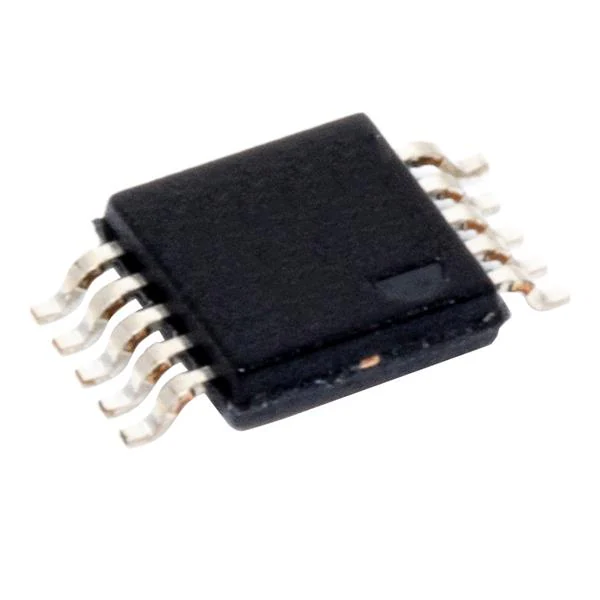

LTC2430IGN＃PBF是具有令人印象深刻的规格的高度用途模数转换器。该微型转换器在2.7V至5.5V的宽电压范围内运行，具有20位分辨率和3ppm积分非线性（INL）。其低噪声水平为0.56ppm RMS可确保各种应用程序的准确和可靠的数据转换。此外，LTC2430IGN＃PBF具有集成的振荡器，为多路复用操作提供了单个周期结算T。这使其非常适合需要快速，精确的类似物转换率的系统。
模拟设备LTC2430IGN＃PBF的功能
LTC2430IGN＃PBF是一个高性能20-位差分∆σ模拟 - 数字转换器。它具有低供应电流，在转换模式下消耗了200µA，在自润滑模式下仅消耗4µA，因此适用于电池供电的应用。从GND到VCC的差分输入和参考设计，使其能够处理各种输入信号。它具有客户高度认可精度，具有3ppm INL，10ppm全尺度误差，1ppm偏移和0.56ppm噪声，可实现20.8个ENOBS。另一个显着的功能是它的无潜伏期操作。数字滤波器在一个周期中定位，即使在输入步骤之后，也可以确保准确的转换。它可以用一个从2.7V到5.5V的单个电源电压进行操作，并具有内部振荡器，从而消除了对外部组件的需求。此外，它提供了至少110dB 50Hz/60Hz Notch滤波器，有效地降低了功率 - 线路干扰。该设备与24 -BIT LTC2410/LTC2411兼容 - 促进了易于集成到现有系统中。
模拟设备LTC2430IGN＃PBF的应用程序
模拟设备LTC2430IGN＃PBF，一个高精度20-位ADC，发现宽 - 跨多个字段的应用程序。在工业环境中，它是应变仪传感器的直接传感器数字化器。例如，在称重系统中，其高精度和低噪声特性允许精确测量权重，并且能够解决负载的微小变化。在环境监测的领域中，它可以用于气体分析仪中。它的差分输入和参考以及客户高度认可共同模式排斥，通过精确数字化传感器信号来准确检测气体浓度。在温度测量应用中，LTC2430IGN＃PBF可以直接测量温度。由于其20位分辨率和较低的偏移误差，它可以从温度传感器高精度处理小型 - 电压输出。在数据采集系统中，其无延迟功能和高速转换非常有价值。它可以快速准确地品尝多个模拟输入，确保为各种应用程序（例如测试和测量设备，工业过程控制和仪器）收集可靠的数据。总体而言，其多样化的功能使其成为需要高准确性模拟 - 到 - 数字转换的应用程序的多功能选择。
模拟设备LTC2430IGN＃PBF的属性
| 系列 | LTC2430 | 产品状态 | 积极的 |
| 位数 | 20 | 采样率（每秒） | 7.5 |
| 输入类型 | 微分 | 数据接口 | spi |
| 配置 | ADC | 建筑学 | Sigma-Delta |
| 参考类型 | 外部的 | 电压 - 电源，模拟 | 2.7V〜5.5V |
| 电压 - 电源，数字 | 2.7V〜5.5V | 工作温度 | -40°C〜85°C |
| 包装 /案例 | SSOP-16 | 供应商设备包 | 16ssop |
| 安装类型 | 表面安装 | 基本产品编号 | LTC2430 |
| 制造商 | 模拟设备公司 | 产品类别 | 模拟数字转换器-ADC |
| Rohs | 细节 | 安装样式 | SMD/SMT |
| 解决 | 20位 | 频道数量 | 1频道 |
| 采样率 | 7.5 s/s | 模拟电源电压 | 2.7 V至5.5 V |
| 制造商 | 模拟设备 | DNL-差异非线性 | 1 LSB |
| 高度 | 1.75毫米 | INL-积分非线性 | 3.14 LSB |
| PD-功率耗散 | 1兆W | 产品类型 | ADCS-对数字转换器的模拟 |
| 关闭 | 关闭 | 工厂包数量 | 100 |
| 子类别 | 数据转换器IC | 类型 | 精确 |
模拟设备LTC2430IGN＃PBF的数据表
模拟设备LTC2430IGN＃PBF的类别 - 分析到数字转换器
模拟 - 到 - 数字转换器（ADC）是现代电子中的基本组件。他们在弥合模拟世界和数字世界之间的差距方面发挥了关键作用。在模拟系统中，信号可以采用连续的值范围，例如音频波形中的平滑变化或传感器检测到的温度逐渐变化。但是，基于二进制数字（0s和1s）的数字系统需要离散的值进行处理。这就是ADC的来源。ADCS将模拟信号转换为数字表示。 ADC架构有几种类型，具有Sigma -Delta，并且连续近似是最常见的两个。 Sigma -Delta ADC和我们将重点关注的ADC以其高分辨率和客户高度认可噪音 - 塑造功能而闻名。它们特别好 - 适用于精度至关重要的应用，例如高端音频设备，用于准确传感器数据获取的工业控制系统以及用于精确患者监测的医疗设备。模拟 - 到 - 数字转换的过程涉及按常规间隔采样模拟信号，并将采样值量化为数字代码。采样速率确定了测量信号的频率，并且较高的采样率通常会导致原始模拟信号的更准确的数字表示。量化过程中使用的位数也影响了ADC的分辨率。例如，与较低的位ADC相比，20位ADC可以代表更宽的模拟值范围。
模拟设备是ADC市场的领先制造商。他们的LTC2430IGN＃PBF是高性能ADC的一个典型示例。它是具有差分输入类型的20-位Sigma -Delta ADC，有助于拒绝常见 - 模式噪声并改善信号 - 噪声比。在-40°C至85°C的温度范围内运行，它适用于各种应用，从严酷的工业环境到需要在不同温度条件下运行的消费电子产品。借助其SPI数据接口，它可以轻松地与系统中的其他数字组件进行通信，从而实现无缝集成和有效的数据传输。该ADC与模拟设备的其他ADC继续推动模拟领域的创新 - 到 - 数字转换，满足不断增长的现代电子数据获取数据的需求。
LTC2430IGN＃PBF vs LTC2431CMS＃PBF
| 物品 |  |  |
|---|---|---|
| 制造商号： | LTC2430IGN＃PBF+bom | LTC2431CMS＃PBF+bom |
| 制造商： | 线性技术/模拟设备 | 线性技术/模拟设备 |
| 描述： | IC ADC 20BIT DIFFINPUT/REF16SSOP | IC ADC 20BIT DIFFINPUT/REF10MSOP |
| 产品类别： | 数据转换ICS -ADC | 数据转换ICS -ADC |
| 建筑学： | Sigma -Delta | Sigma -Delta |
| 配置： | ADC | ADC |
| 数据接口： | spi | spi |
| 特征： | - | - |
| 输入类型： | 微分 | 微分 |
| A/D转换器的数量： | 1 | 1 |
| 位数： | 20 | 20 |
| 输入数量： | 1 | 1 |
| 工作温度： | -40°C〜85°C | 0°C〜70°C |
| 软件包 /案例： | 16- SSOP（0.154英寸，3.90mm宽度） | 10 -TFSOP，10 -MSOP（0.118英寸，3.00mm宽度） |
| 包装： | 管子 | 管子 |
| 零件状态： | 积极的 | 积极的 |
| 比率-S/H：ADC： | - | - |
| 参考类型： | 外部的 | 外部的 |
| 采样率（每秒）： | 7.5 | 7.5 |
| 系列： | MicroPower™ | MicroPower™ |
| 供应商设备包： | 16- SSOP | 10- MSOP |
| 电压 - 供应，模拟： | 2.7 V〜5.5 V | 2.7 V〜5.5 V |
| 电压 - 电源，数字： | 2.7 V〜5.5 V | 2.7 V〜5.5 V |
