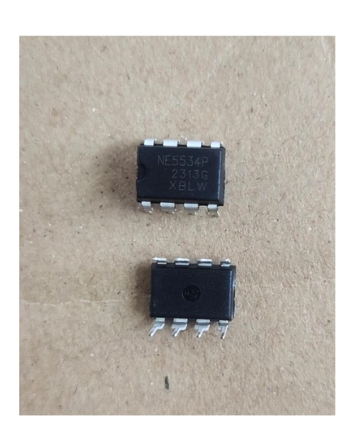

NE5534P Texas Instruments-Low-Noise操作放大器

Texas Instruments NE5534P是高性能操作放大器。它具有低噪声，高带宽，高增益和广泛的电压范围。它广泛用于其客户高度认可DC和AC特性，并在保护和调整功能中建立的音频，医疗和通信应用中。

Texas InstrumentsNE5534P的功能

Texas Instruments NE5534P是具有多个显着功能的高性能操作放大器。

噪声性能是一个关键优势。它的等效输入噪声电压通常低至3.5 NV/√Hz，使其适用于对噪声敏感的应用，例如音频前置放大器。统一 - 增益带宽通常达到10 MHz，使其能够处理宽频率而没有明显的信号失真。

就扩增功能而言，它通常提供高的直流电压增益为100 v/mV。通用模式拒绝率通常为100 dB，有效地拒绝了不需要的通用模式信号。它的高振动速率为13 v/μs通常可以响应输入变化而快速变化输出电压。

NE5534P的电源 - 电压范围从±3 V到±20 V，为电源设计提供了灵活性。它可以达到峰 - 到 - 峰值输出电压摇摆通常为32 V和。此外，它具有偏移无效的和外部补偿功能，以及内置的输入 - 保护二极管和输出短路电路保护，从而增强了其在各种电路中的可用性和可靠性。

Texas Instruments NE5534P的应用

Texas Instruments NE5534P是高性能操作放大器，在各个行业中都有广泛的应用。

在音频字段中，它是音频前置放大器的流行选择。它的低等效输入噪声电压为3.5 NV/√Hz键入可确保音频信号保持清洁并没有不良噪声干扰。这对于高富达音频系统至关重要，无论是在专业录音室还是高级首页庭音频设置中。 13 v/μs键入的高振动速率使其能够准确地重现快速音频瞬变，从而传递更具动态和逼真的声音。

在医疗设备领域，可以在心电图（ECG）机器等设备中找到NE5534P。该放大器能够高精度从人体处理弱电信号的能力。它的高公共 - 模式排斥比为100 dB typ有助于过滤出常见 - 模式干扰，以确保记录的ECG信号准确且可靠地用于医学诊断。

对于通信系统，特别是电话通道放大器，NE5534P起着至关重要的作用。它可以在维护信号完整性的同时放大电话线中的弱语音信号。广泛的电源 - 电压范围从±3 V到±20 V使设计人员在不同电话网络设置中为这些放大器供电的灵活性。此外，可以调整其偏移效率和外部补偿功能，以优化通道放大器的性能以进行清晰的语音通信。

Texas Instruments NE5534P的属性

范围	价值	范围	价值
频道数量	1	总电源电压（+5 v = 5，±5 v = 10）（min）（v）	10
总电源电压（+5 v = 5，±5 v = 10）（max）（v）	30	GBW（TYP）（MHz）	10
摇率（典型）（v/µs）	13	铁路轨道	不
VOS（25°C下的偏移电压）（最大）（MV）	4	智商每个通道（typ）（ma）	4
Vn在1 kHz（typ）（NV√Hz）	4	特征	代偿性，标准放大器
1 kHz（typ）（％）的THD + N	0.002	等级	目录
工作温度范围（°C）	0至70	iout（typ）（a）	0.038
建筑学	双极	CMRR（typ）（db）	100
输入偏置电流（最大）（PA）	1500000

Texas Instruments NE5534P的数据表

Texas Instruments NE5534P的类别低噪声操作放大器

低噪声操作放大器在现代电子系统中起着至关重要的作用。它们的核心性能对于信号处理的准确性和系统的稳定性是决定性的，因此引起了广泛的关注。

低噪声特性是此类操作放大器的显着标志，通常通过输入噪声电压和噪声频谱密度来衡量。公共低噪声操作放大器的输入噪声电压范围从纳米伏到微伏。 1 kHz时，一些高端产品可以低至6.5 NV/√Hz。处理弱信号时，它们可以显着降低背景噪声并显着提高信号质量。低偏移电压和低温漂移也是精确信号放大应用中的关键指标。偏移电压会影响电路的静态输出，温度漂移决定了在不同环境中设备的稳定性。对于某些操作放大器模型，偏移电压可以低至0.25 mV，温度漂移仅为每°C几微伏，这有效地确保了精密系统的稳定操作。此外，许多低噪声操作放大器支持铁路的输入和输出，使它们能够在单个电源系统的整个电源电源电压范围内正常运行。它们适用于便携式设备，电池电路等。它们的强大输出驾驶能力使它们能够直接驱动高阻抗或电容载荷在一定范围内。输出电流功能可以高达100 mA，从而消除了对额外驱动器阶段的需求，从而简化了系统设计并减少功耗。在工业应用中，宽的工作温度范围非常重要。此类操作放大器可以在高温范围内稳定运行，从40°C到 + 125°C，即使在恶劣的环境中，也可以确保可靠的操作。

Texas Instruments NE5534P是低噪声操作放大器的出色代表。它具有低噪声特性，等效输入噪声电压低至3.5 NV/√Hz典型，在噪声 - 敏感场（例如音频）中表现出色。它的高直流电压增益，高公共模式排斥比和高振动率完全满足了信号处理的各种应用的严格要求。它被广泛用于音频，医疗和通信等许多领域，为现代电子系统的有效运行提供了强有力的支持。

NE5534P替代零件：NE5534AP，NE5534PE4

型号	NE5534p+bom	NE5534AP+bom	NE5534PE4+bom
制造商	Texas Instruments	Texas Instruments	Texas Instruments
描述	IC OPAMP GP 1电路8DIP	IC OPAMP GP 1电路8DIP	IC OPAMP GP 10MHz 8DIP
安装类型	通过洞	通过洞	-
包装 /案例	8点点（0.300，7.62mm）	8点点（0.300，7.62mm）	pdip
表面安装	不	不	不
引脚数	8	8	8
工作温度	0°C〜70°C	0°C〜70°C	-
包装	管子	管子	铁轨/管
JESD-609代码	E4	E4	E4
PBFree代码	是的	是的	是的
零件状态	积极的	积极的	-
水分灵敏度水平（MSL）	1（无限）	1（无限）	-
终止数量	8	8	8
ECCN代码	Ear99	Ear99	Ear99
终端完成	镍/钯/黄金（Ni/PD/AU）	镍/钯/黄金（Ni/PD/AU）	镍/钯/黄金（Ni/PD/AU）
终端位置	双重的	双重的	双重的
功能数量	1	1	1
电源电压	15V	15V	15V
终端音高	2.54mm	2.54mm	2.54mm
基本型号	NE5534	NE5534	-
引脚计数	8	8	8
操作电源电压	15V	15V	15V
频道数量	1	1	-
操作电源电流	4ma	4ma	4ma
标称电流电流	4ma	4ma	4ma
